Abzweigdose Aufputz

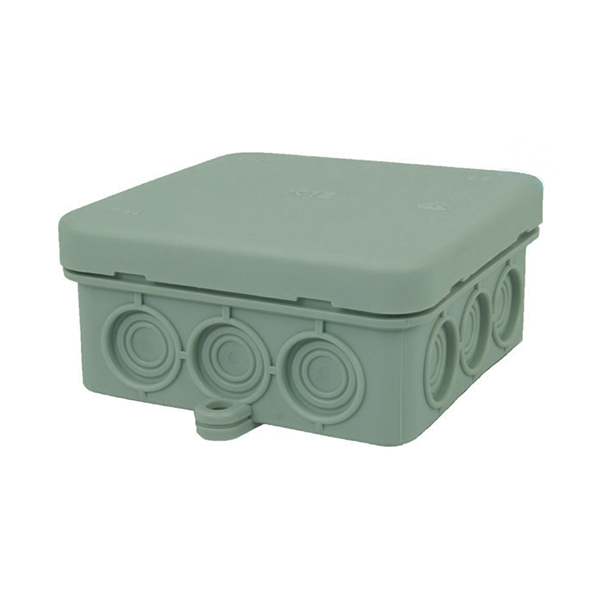

Wo Leitungen abzweigen oder verbunden werden, muss eine Dose sitzen. Auf Putz ist sie die schnellere Lösung, weil nicht gestemmt werden muss, und in Feuchträumen oder auf Betriebsgeländen oft die einzig sinnvolle. Diese Aufputzdose von EGUtec ist im Innen- und Außenbereich anwendbar und auf Montagefreundlichkeit ausgelegt.

Warum der Klemmdeckel zählt

Die Dose hat einen Klemmdeckel, und das merken Sie ab dem zweiten Stück.

Ein geschraubter Deckel bedeutet vier Schrauben je Dose, beim Öffnen und beim Schließen. Bei einer einzelnen Dose fällt das nicht ins Gewicht, bei zwanzig schon. Der Klemmdeckel wird dagegen aufgedrückt und sitzt.

Dazu kommt ein Punkt, der bei Wartung und Nachrüstung zählt: Wer später an die Klemmstelle muss, öffnet die Dose ohne Werkzeug und ohne dass Schrauben verloren gehen.

IP54 für innen und außen

Die Dose ist als Feuchtraumdose mit Schutzart IP54 ausgeführt und damit im Innen- und Außenbereich anwendbar.

Die erste Ziffer steht für den Schutz gegen Fremdkörper, die zweite gegen Wasser. IP54 bedeutet Schutz gegen Staub in schädigender Menge sowie gegen Spritzwasser aus allen Richtungen.

Für die Praxis heißt das: Keller, Garage, Werkstatt, Stallgebäude und geschützte Außenbereiche sind abgedeckt. Für dauerhafte Bewitterung oder Strahlwasser, etwa bei Reinigung mit dem Hochdruckreiniger, brauchen Sie eine höhere Schutzart.

Unterstützt wird die Dichtheit durch selbstdichtende Einführungen, die sich beim Durchstoßen der Leitung um das Kabel legen.

Zwölf Einführungen

Mit zwölf Einführungen ist die Dose großzügig ausgestattet, und das hat einen praktischen Grund.

Eine Abzweigdose sitzt selten dort, wo nur zwei Leitungen zusammenkommen. Typisch sind Zuleitung, Weiterleitung und mehrere Abgänge. Je mehr Einführungen vorhanden sind, desto seltener müssen Sie auf eine größere Dose ausweichen oder eine zweite setzen.

Weil die Einführungen selbstdichtend sind, bleiben ungenutzte Öffnungen zu. Sie müssen also nicht alle belegen, damit die Schutzart erhalten bleibt.

Daten und Ausführung

• Hersteller: EGUtec
• Material: Polyäthylen, halogenfrei
• Nennspannung: 650 V
• Nennquerschnitt: 2,5 mm²
• Maße: 85 x 85 x 40 mm
• Einführungen: 12
• Schutzart: IP54
• Farbe: lichtgrau, RAL 7035
• Deckel: Klemmdeckel
• Lieferzeit: etwa 1 bis 3 Werktage, Ausland etwa 3 bis 8 Werktage

Die Dose ist flammwidrig nach VDE und DIN und hat Befestigungslaschen an den Seiten. Diese sitzen außerhalb des Dosenkörpers, sodass die Schrauben nicht durch den Innenraum geführt werden und die Dichtheit nicht beeinträchtigen.

Halogenfrei im Brandfall

Das Gehäuse besteht aus Polyäthylen und ist halogenfrei ausgeführt.

Halogenhaltige Kunststoffe setzen beim Verbrennen Gase frei, die zusammen mit Löschwasser aggressiv wirken und Elektronik im Gebäude schädigen können. In öffentlichen Gebäuden, Schulen und Mehrfamilienhäusern ist Halogenfreiheit deshalb häufig vorgegeben.

Prüfen Sie die Anforderungen in der Ausschreibung, bevor Sie auf ein günstigeres Material ausweichen. Passend dazu führen wir auch halogenfreie Leitungen unter Kabel und Leitungen.

Aufputz oder Unterputz?

Die Entscheidung fällt meist über den Untergrund und den Zeitpunkt.

Aufputz ist die Wahl bei Nachrüstung, im Bestand, auf Beton- und Mauerwerkswänden ohne Hohlraum sowie überall dort, wo nicht gestemmt werden soll oder darf. In Werkstätten, Kellern und Nebengebäuden ist sie der Normalfall.

Unterputz verschwindet in der Wand und ist bei Neubau und Renovierung die optisch ruhigere Lösung, verlangt aber die entsprechende Vorarbeit.

In Feuchträumen und im Außenbereich spricht zusätzlich die Schutzart für Aufputz, weil eine Unterputzdose in der Wand schwerer abzudichten ist.

Was Sie dazu brauchen

Für den Anschluss innerhalb der Dose finden Sie passende Installationsklemmen, das übrige Material für den Verteiler unter Verteilerbau und Schaltschrank.

Für die Verlegung führen wir das Rohbau-Installationsmaterial sowie Werkzeuge und Zubehör.

Abzweigdosen bei den Allroundbastlern

Sie rüsten eine Installation nach oder brauchen Nachschub für die Baustelle? Diese Aufputzdose von EGUtec misst 85 x 85 x 40 mm, hat zwölf selbstdichtende Einführungen, Schutzart IP54 und einen Klemmdeckel, ausgelegt für 650 V und 2,5 mm². Bei Fragen zur passenden Dose beraten wir Sie gern. Sprechen Sie uns über unser Kontaktformular an, wir helfen Ihnen weiter.
