Bausatz: Adapter 2x 0-10V auf 1-Wire
60,87 €
inkl. MwSt. zzgl. Versand

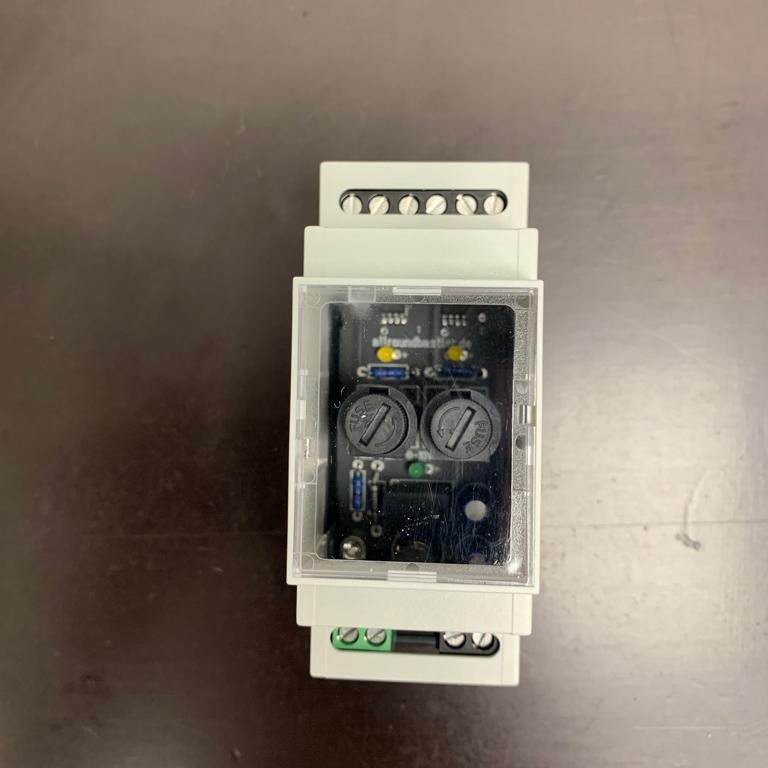

Mit unserem Adapter aus eigener Fertigung liest Du zwei 0–10-V-Sensoren über 1-Wire in Loxone ein – ideal, wenn an der 1-Wire Extension noch Platz ist und keine Analogeingänge mehr frei sind. Er sitzt im Hutschienengehäuse (2 TE), versorgt die Sensoren mit 24 V und wird in Loxone als DS2438 erkannt.
- Versorgungsspannung: 24V DC
- Versorgung Sensoren: 24V DC, Absicherung je 315mA
- 2x Eingang Sensor: 24V, 0V, 0-10V
- Ausgang: 1-Wire (GND+DQ)
- In Loxone einlesbar (Erkennung als DS2438)
- Interne 5V Versorgung der 1-Wire Prozessoren
- Keine externe 5V Versorgung erforderlich
- Im Hutschienengehäuse, Breite 2 TE (1TE=17,5mm)
- Bausatz (die SMD Bauteile sind bereits aufgelötet)
- Auch mit 12V DC betreibbar (bei 12V Sensoren)
- weitere Infos im Anleitungsvideo
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Zwei 0–10-V-Sensoren über 1-Wire einlesen
Viele Sensoren geben ihren Messwert als Spannung von 0 bis 10 V aus. Sind an Deinem Loxone Miniserver oder den Extensions keine Analogeingänge mehr frei, liest unser Adapter zwei dieser Sensoren über den 1-Wire-Bus ein. Du brauchst also nur einen freien Platz am 1-Wire-Strang statt zwei Analogeingängen.

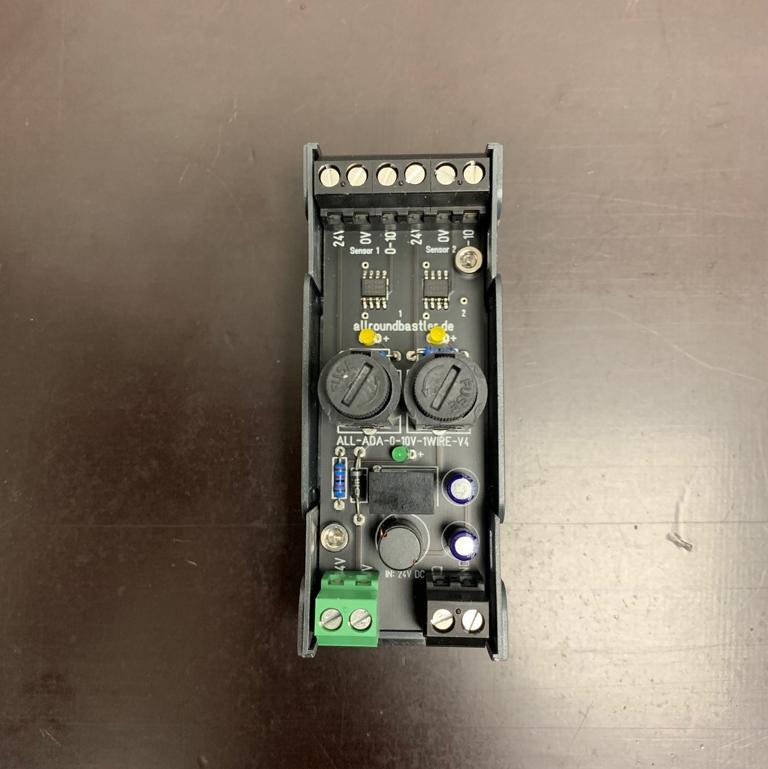

Der Adapter sitzt auf der Hutschiene im Verteiler und versorgt die Sensoren gleich mit: Jeder Eingang hat 24 V, 0 V und den 0–10-V-Signaleingang, abgesichert mit je 315 mA. Die 5 V für die 1-Wire-Bausteine erzeugt er intern, eine zusätzliche Versorgung brauchst Du nicht. In Loxone Config erscheint er bei der 1-Wire-Suche als DS2438.
Wir liefern den Adapter als Bausatz: Die kleinen SMD-Bauteile sind schon aufgelötet, die übrigen Bauteile und die Klemmen lötest Du selbst ein. Wie das geht, zeigt das Anleitungsvideo weiter unten.
Features
- Liest zwei 0–10-V-Sensoren über 1-Wire in Loxone ein (Erkennung als DS2438)
- Versorgung: 24 V DC, bei 12-V-Sensoren auch mit 12 V DC betreibbar
- Versorgt die Sensoren mit 24 V DC, Absicherung je Eingang 315 mA
- 2 Eingänge: 24 V, 0 V, 0–10 V
- Ausgang: 1-Wire (GND + DQ), interne 5-V-Versorgung, keine externe 5-V-Versorgung nötig
- Hutschienengehäuse, Breite 2 TE (1 TE = 17,5 mm)
- Ersatzsicherungen: Feinsicherung 5 × 20 mm mittelträge (10er-Pack)
Lieferumfang

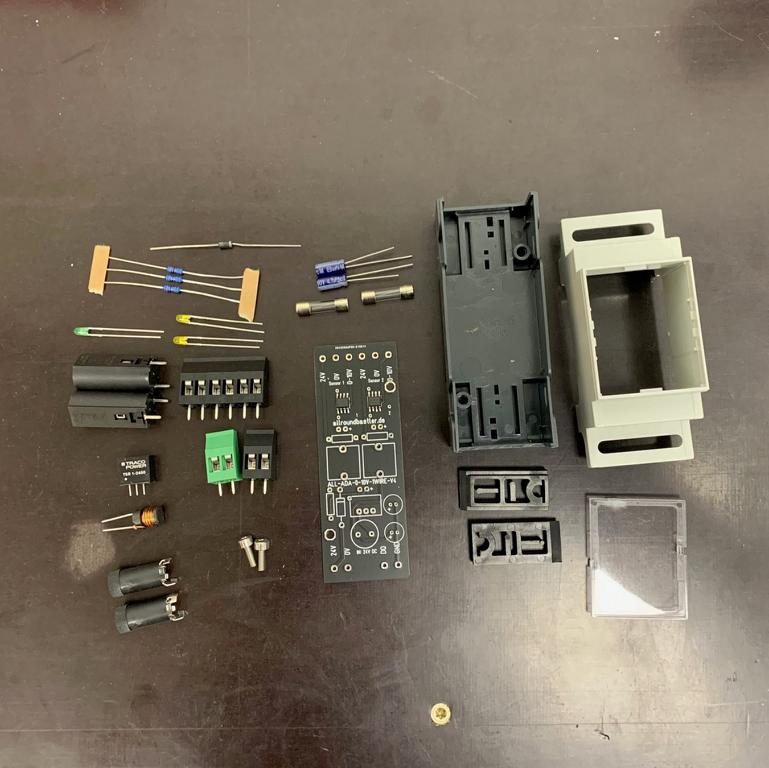

- Bausatz: Platine mit bereits aufgelöteten SMD-Bauteilen, restliche Bauteile und Klemmen zum Einlöten, Hutschienengehäuse (2 TE)
Anleitungsvideo
Häufige Fragen zum Adapter 2x 0–10 V auf 1-Wire
Du willst 0–10-V-Sensoren über 1-Wire einlesen? Hier haben wir die häufigsten Fragen zu unserem Adapter für Dich beantwortet.
Allgemein
Wofür ist der Adapter?
Er setzt zwei 0–10-V-Signale auf 1-Wire um. So liest Du zum Beispiel Sensoren ein, wenn an der 1-Wire Extension noch Platz ist, aber keine Analogeingänge mehr frei sind.
Wie wird er versorgt?
Mit 24 V DC; die Sensoren versorgt er ebenfalls mit 24 V, je Eingang mit 315 mA abgesichert. Bei 12-V-Sensoren läuft er auch mit 12 V DC. Eine externe 5-V-Versorgung brauchst Du nicht.
Wie erscheint er in Loxone?
Als DS2438 an der 1-Wire Extension.
Wie lerne ich den Adapter ein?
Bei der Suche in der Loxone Config wird der Adapter mit seiner Seriennummer gefunden. Damit Du weißt, welcher Adapter wo sitzt, schließt Du die Geräte am besten nach und nach an und lernst sie einzeln ein.
Bausatz
Was muss ich am Bausatz noch machen?
Die SMD-Bauteile sind bereits aufgelötet. Du lötest noch die Klemmen und die übrigen Bauteile ein und baust die Platine ins Hutschienengehäuse. Wie das geht, zeigt das Anleitungsvideo in der Beschreibung.
Wie viel Platz braucht er?
2 TE auf der Hutschiene.
Wo bekomme ich Ersatzsicherungen?
Passende Feinsicherungen 5 × 20 mm bekommst Du bei uns als Feinsicherung mittelträge im 10er-Pack. Achte beim Tausch auf den gleichen Nennstrom wie bei der verbauten Sicherung.
Deine Frage war nicht dabei?Schreib uns – wir helfen Dir gern weiter.
