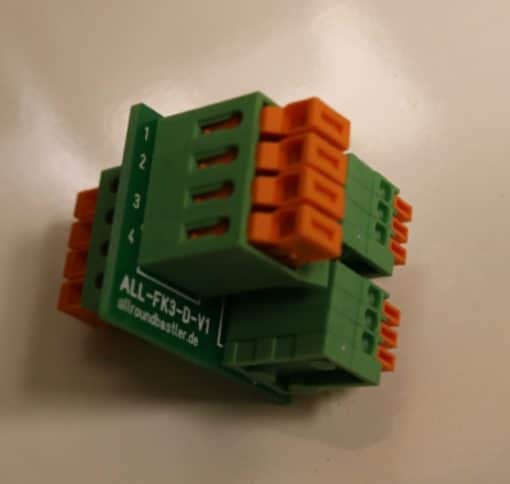

Bausatz ALL-FK –…. Die Anschlussplatine für Fensterkontakte

6,19 11,20

  • Schnell-Anschlussplatine für Fensterkontakte
  • Das „D“ in der Artikelnummer bedeutet DUO, das heißt, es kann
    zusätzlich eine abgehende Leitung angeschlossen werden.
  • Varianten:
    ALL-FK3-V1:  Anschluss Zuleitung 4-adrig, z.B. 2x2x0,6
    Abgänge: bis zu 3 Fensterkontakte mit 0,5qmm
    ALL-FK3-D-V1:  Anschluss Zuleitung 4-adrig, z.B. 2x2x0,6
    Anschluss Abgang zur nächsten Dose 4-adrig, z.B. 2x2x0,6
    Abgänge: bis zu 3 Fensterkontakte mit 0,5qm
    ALL-FK7-V1:  Anschluss Zuleitung 8-adrig, z.B. CAT-Kabel
    Abgänge: bis zu 7 Fensterkontakte mit 0,5qmm
    ALL-FK7-D-V1:  Anschluss Zuleitung 8-adrig, z.B. CAT-Kabel
    Anschluss Abgang zur nächsten Dose 8-adrig, z.B. CAT-Kabel
    Abgänge: bis zu 7 Fensterkontakte mit 0,5qmm
  • Einfach aufzubauender Bausatz
  • Die Aufbauanleitung findest Du auf unserem Youtube-Channel in der Playlist „Anleitungen Bausätze“

Lieferzeit: ca. 3-5 Werktage / Ausland ca. 5-8 Werktage

Auswahl zurücksetzen
Artikelnummer: n.a. Kategorien: , , ,

Beschreibung

  • Schnell-Anschlussplatine für Fensterkontakte
  • Varianten:
    ALL-FK3-V1:  Anschluss Zuleitung 4-adrig, z.B. 2x2x0,6
    Abgänge: bis zu 3 Fensterkontakte mit 0,5qmm
    ALL-FK3-D-V1:  Anschluss Zuleitung 4-adrig, z.B. 2x2x0,6
    Anschluss Abgang zur nächsten Dose 4-adrig, z.B. 2x2x0,6
    Abgänge: bis zu 3 Fensterkontakte mit 0,5qm
    ALL-FK7-V1:  Anschluss Zuleitung 8-adrig, z.B. CAT-Kabel
    Abgänge: bis zu 7 Fensterkontakte mit 0,5qmm
    ALL-FK7-D-V1:  Anschluss Zuleitung 8-adrig, z.B. CAT-Kabel
    Anschluss Abgang zur nächsten Dose 8-adrig, z.B. CAT-Kabel
    Abgänge: bis zu 7 Fensterkontakte mit 0,5qm
  • Maße ALL-FK3-V1: 23x29x17mm
  • Maße ALL-FK3-D-V1: 23x30x32mm
  • Maße ALL-FK7-V1: 31x43x17mm
  • Maße ALL-FK7-D-V1: 32x43x32mm
  • Zuleitungklemmen / Weiterleitungsklemmen: Schnell-Anschlussklemmen mit Schneid-Klemm-Technik
    Aderdurchmesser 0,6 – 0,8mm
  • Abgangsklemmen für die Fensterkontakte: Federzugklemmen mit Bügel
    Aderquerschnitt bis 0,5qmm
  • Einfach aufzubauender Bausatz
  • Die Aufbauanleitung findest Du auf unserem Youtube-Channel in der Playlist „Anleitungen Bausätze“

Zusätzliche Information

Variante Fensterkontakt

ALL-FK3-D-V1, ALL-FK3-V1, ALL-FK7-D-V1, ALL-FK7-V1
