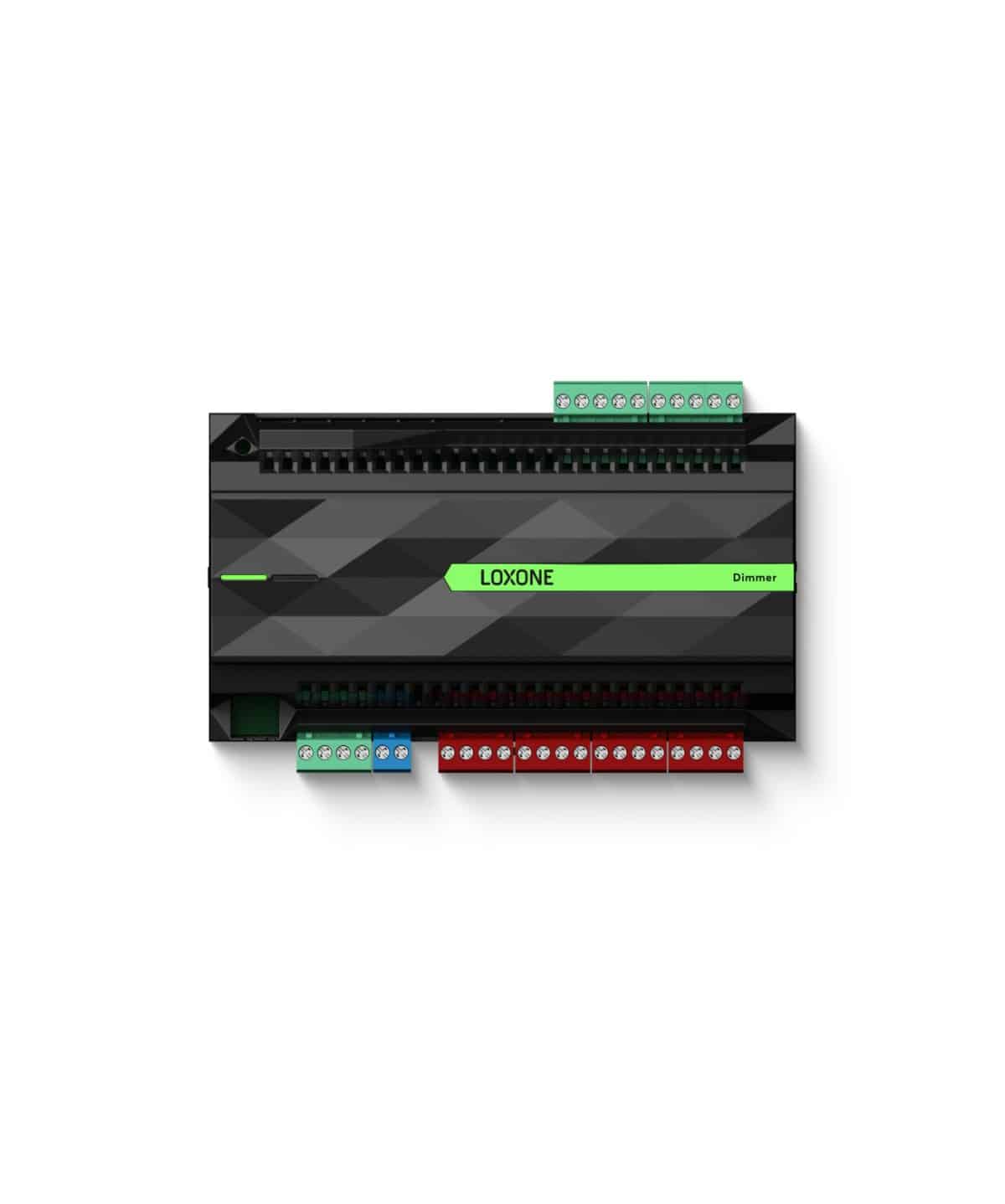

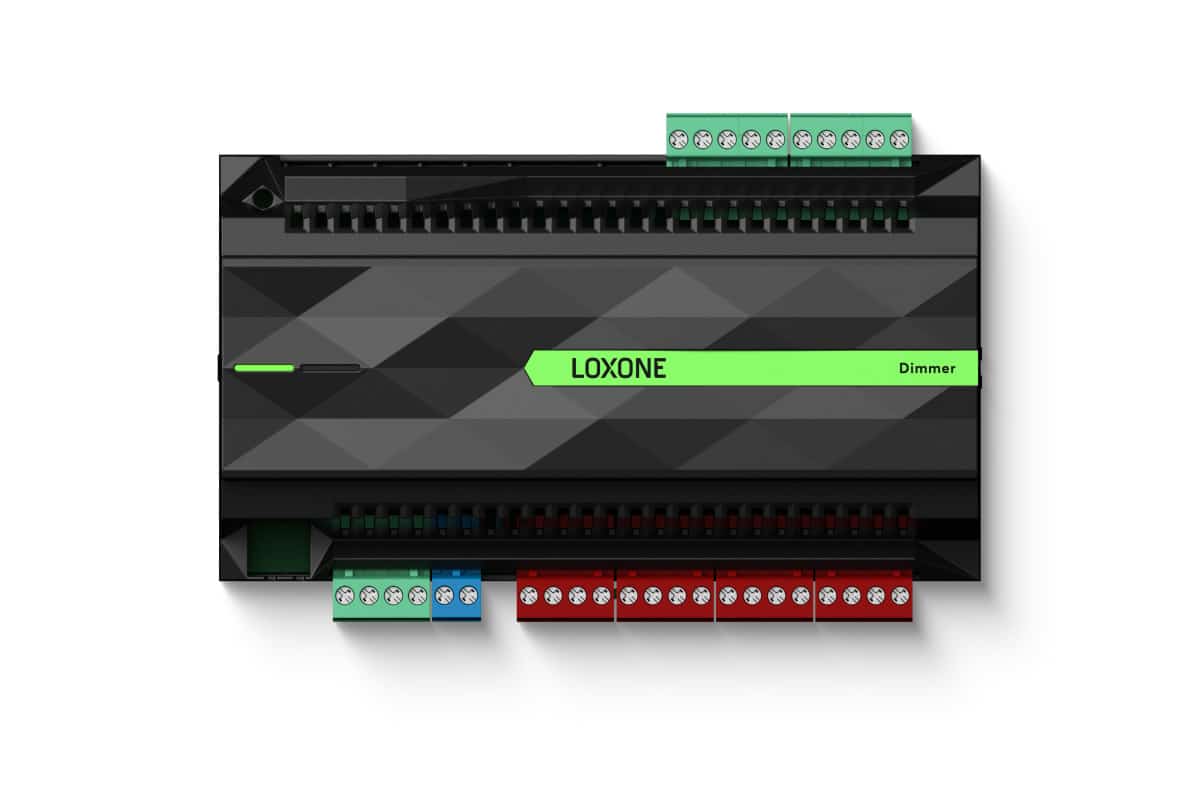

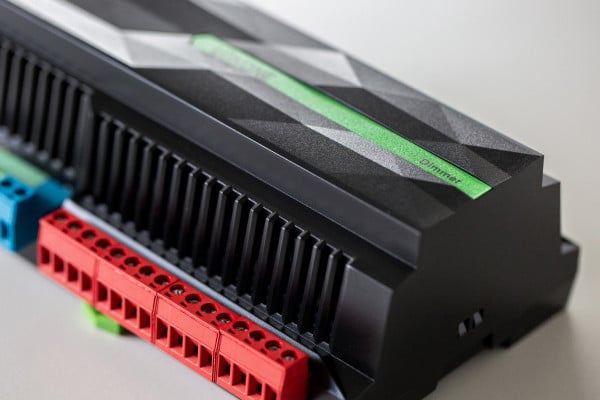

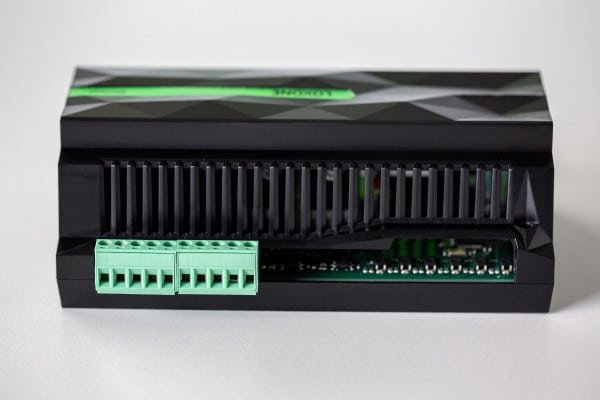

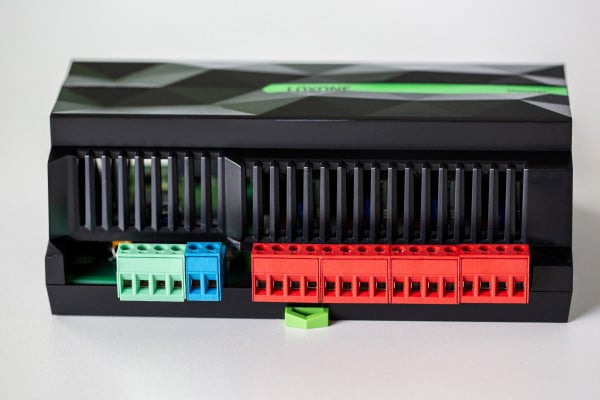

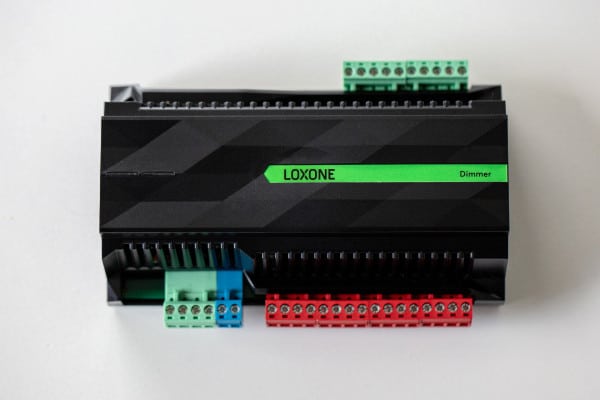

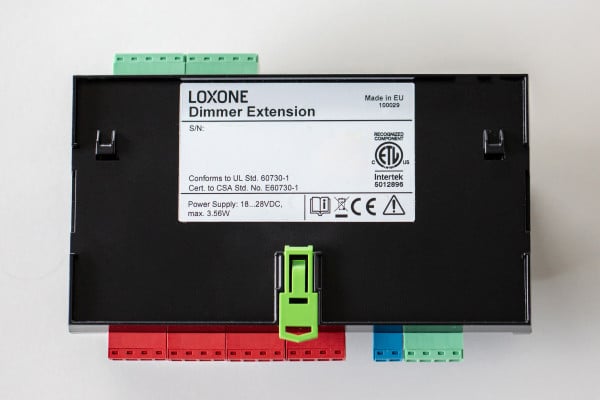

Loxone Dimmer Extension
548,61 €
inkl. MwSt. zzgl. Versand
Die Dimmer Extension stellt vier Ausgänge zum Dimmen von Hochvolt-Leuchtmitteln bereit, dazu acht digitale Eingänge. Sie eignet sich für ohmsche, kapazitive und induktive Lasten.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- 4 dimmbare Ausgänge
- 8 digitale Eingänge
- universell einsetzbar für ohmsche, kapazitive und induktive Last
Elektrische Spezifikationen
| Versorgungsspannung | 18 … 28 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,33 W, max. 0,36 W |
| Verlustleistung bei max. Last | 3,56 W |
Eingänge
| Digital (8) | Logik 0: 0 … 4,5 VDC Undefiniert: 4,5 … 5 VDC Logik 1: 5 … 24 VDC (Ri = 100 kOhm) |
|---|
Ausgänge
| Dimmbar (4) | $14e |
|---|
Schnittstellen
| LOXONE Link | Verbindung mit Miniserver |
|---|
Umgebungsbedingungen
| Temperatur | -10…50 °C / 14…122 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Leiterquerschnitt | 0,05 … 2,5 mm² / AWG 30 … 12 |
|---|---|
| Abisolierlänge | 6 … 7,5 mm / 0,24 … 0,30” |
| Anzugsdrehmoment | 0,5 … 0,6 N·m / 0,37 … 0,44 Ib·ft |
| Temperaturbeständigkeit | min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL |
Anschlussplan
| Anschlussplan |
|---|
Produkteigenschaften
| Montageart | Hutschiene nach EN50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 353 g |
|---|---|
| Bruttogewicht | 424 g |
| Produktmaße | 158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H) |
| Packmaß | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H) |

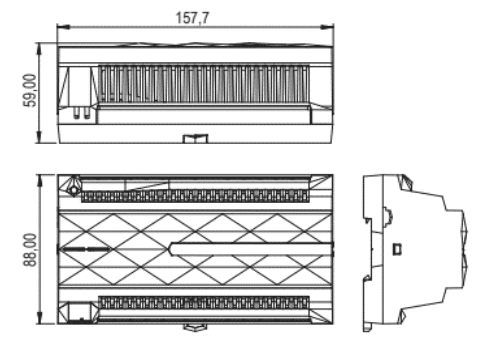

Produktmaßzeichnung
Zertifizierungen & Standards
| Einsatzgebiet | Typ 1 (UL 60730-1, CSA E 60730-1) |
|---|---|
| Bemessungsspannung der Dimmerausgänge | 2.5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Software Klasse | A |
| Normen | UL 60730-1 IEC 60730-1 |
Häufige Fragen
Rund um die Loxone Dimmer Extension erreichen uns immer wieder dieselben Fragen. Die wichtigsten beantworten wir dir hier kurz.
Welche Leuchtmittel kann ich anschließen?
Da sich jeder Kanal auf Phasenanschnitt oder Phasenabschnitt einstellen lässt, eignet sich die Extension für ohmsche, kapazitive und induktive Lasten. Damit dimmst du von der Glühbirne über Halogen bis zur dimmbaren Retrofit-LED nahezu alle gängigen 230V-Leuchtmittel.
Wie viel Last verkraften die Kanäle?
Kanal 1 ist für bis zu 400 Watt ausgelegt, die Kanäle 2 bis 4 für jeweils 210 Watt bei ohmscher Last. Für kapazitive und induktive Lasten gelten geringere Werte, die du dem Loxone Datenblatt entnehmen kannst.
Wie wird die Extension angebunden?
Die Dimmer Extension wird über den Loxone Link mit dem Miniserver verbunden und mit 24 VDC versorgt. Anschließend lernst du sie in der Loxone Config ein und ordnest die Kanäle deinen Räumen zu.
