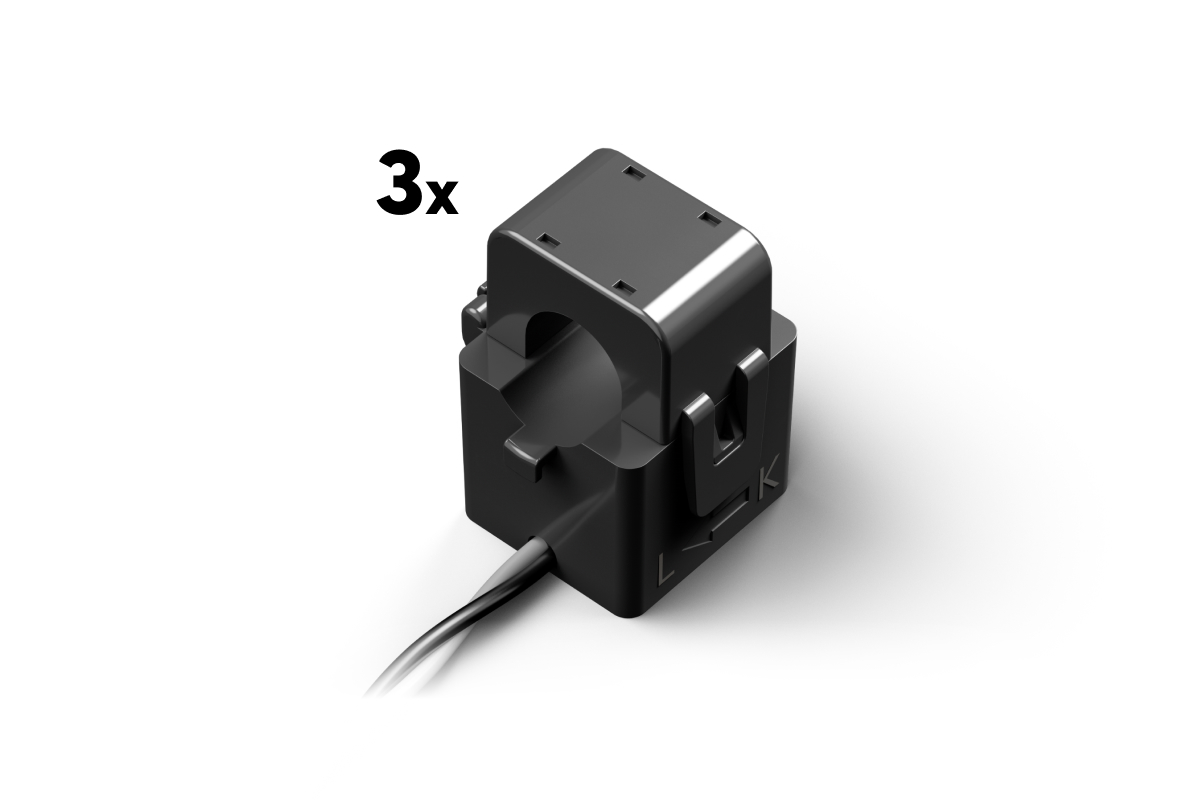

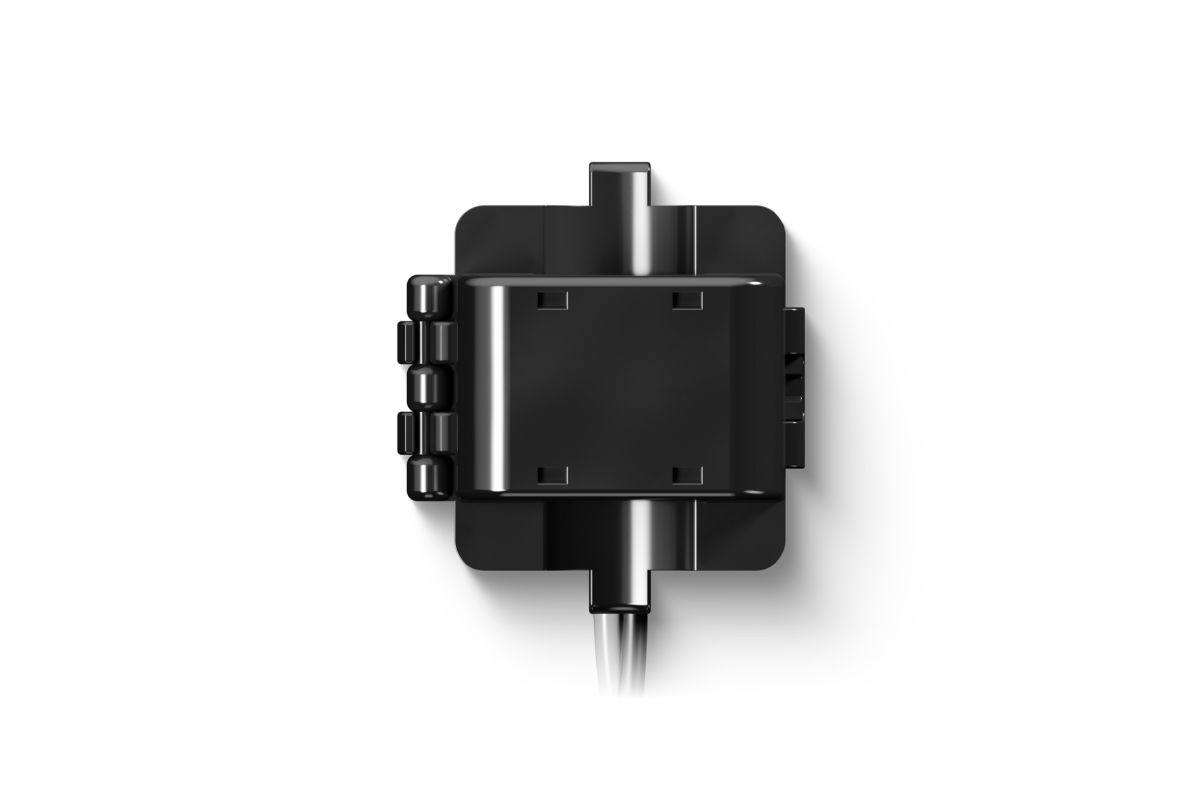

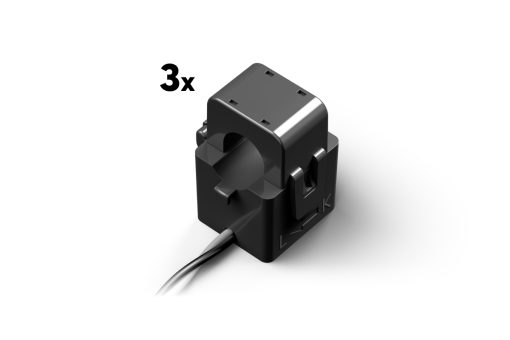

Loxone 40mA Stromwandler 25A 10mm (3 Stk.)
82,11 €
inkl. MwSt. zzgl. Versand
Das Set aus drei Klapp-Stromwandlern ist für den Loxone Energiezähler für 40mA Stromwandler Tree gemacht – einfach über die einzelnen Phasen klappen, fertig. Mit 25 A Nennstrom und 10 mm Öffnung ideal für kleine Netzanschlüsse und die Messung einzelner Geräte.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Set mit drei Klapp-Stromwandlern
- Messbereich primärseitig 25 A / sekundärseitig 40 mA
- Öffnung: 10 mm
- Präzisionsklasse: 3
- Farbcodiertes Kabel (5 m, kürzbar auf 1 m)
- Integrierte Kabelbinderhalterung
- Klare Richtungsmarkierung
Hinweis
Passend für den Loxone Energiezähler für 40mA Stromwandler Tree.
Elektrische Spezifikationen
| Nenn-Primärstrom | 25 A |
|---|---|
| Nenn-Sekundärstrom | 40 mA |
| Genauigkeitsklasse | 3 |
| Nennbelastung | 3,9 Ohm |
| Betriebsfrequenz | 50/60 Hz |
| Linearer Messbereich | 5 … 120 % des Messbereichs Primärseitig |
| Messfehler bei Nenn-Primärstrom | ± 1.0% |
| Phasenfehler bei Nenn-Primärstrom | <120' |
Isolierung & Sicherheit
| Spannungsfestigkeit bei Netzfrequenz | 4 000 V / 10 s, 1 mA |
|---|---|
| Leerlauf-Schutzspannung | 6 … 8 V |
| Isolationswiderstand | 100 MOhm @ 500 VDC |
| Gehäuse-Flammwidrigkeitsklasse | UL 94-V0 |
Umgebungsbedingungen
| Temperatur | -40 … 55 °C / -40 … 131 °F |
|---|---|
| Lagertemperatur | -40 … 85 °C / -40 … 185 °F |
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP40 |
| Atmosphärische Druckbedingungen | 70 … 106 kpa |
Sekundärausgangskabel
| Leiterquerschnitt | 0.5 mm² / AWG 22 |
|---|---|
| Länge | 5 m (auf 1 m kürzbar) |
| Aderenden | verzinnte Drahtenden (5 … 10 mm) |
Anschlussplan
Gewicht & Abmessungen
| Nettogewicht | 396 g |
|---|
Produktmaßzeichnung
Zertifizierungen & Standards
| Zertifizierungen | UL E549933 |
|---|
Häufige Fragen zu den Loxone 40mA Stromwandlern 25A 10mm
Du willst Deinen Energieverbrauch mit Loxone messen? Hier haben wir die häufigsten Fragen zu diesem Wandler-Set für Dich beantwortet.
Planung
Zu welchem Zähler passen die Wandler?
Zum Loxone Energiezähler für 40mA Stromwandler Tree. Im Set sind drei Wandler, einer für jede Phase.
Passen sie auch an den anderen Loxone Energiezähler?
Nein. Die 40-mA-Wandler arbeiten nur am Energiezähler für 40mA Stromwandler. Für den Energiezähler für 1&5A Stromwandler Tree brauchst Du 1-A- oder 5-A-Wandler.
Bis zu welchem Strom messen sie genau?
Der Nennstrom ist 25 A. Genau messen die Wandler zwischen 5 und 120 % davon. Wähle den Wandler passend zur Absicherung der Leitung, die Du messen willst.
Installation
Muss ich die Leitung auftrennen?
Nein, die Klappwandler werden um den Leiter geklappt. Die Öffnung von 10 mm muss für den Leiter samt Isolierung reichen. Die Montage im Verteiler gehört trotzdem in die Hände einer Elektrofachkraft.
Worauf muss ich bei der Richtung achten?
Der Energiezähler misst Bezug und Einspeisung. Setze jeden Wandler so, wie die Richtungsmarkierung es zeigt, sonst zählt der Zähler auf dieser Phase in die falsche Richtung.
Kann ich die Kabel kürzen?
Ja, die 5 m langen Kabel kannst Du bis auf 1 m kürzen.
