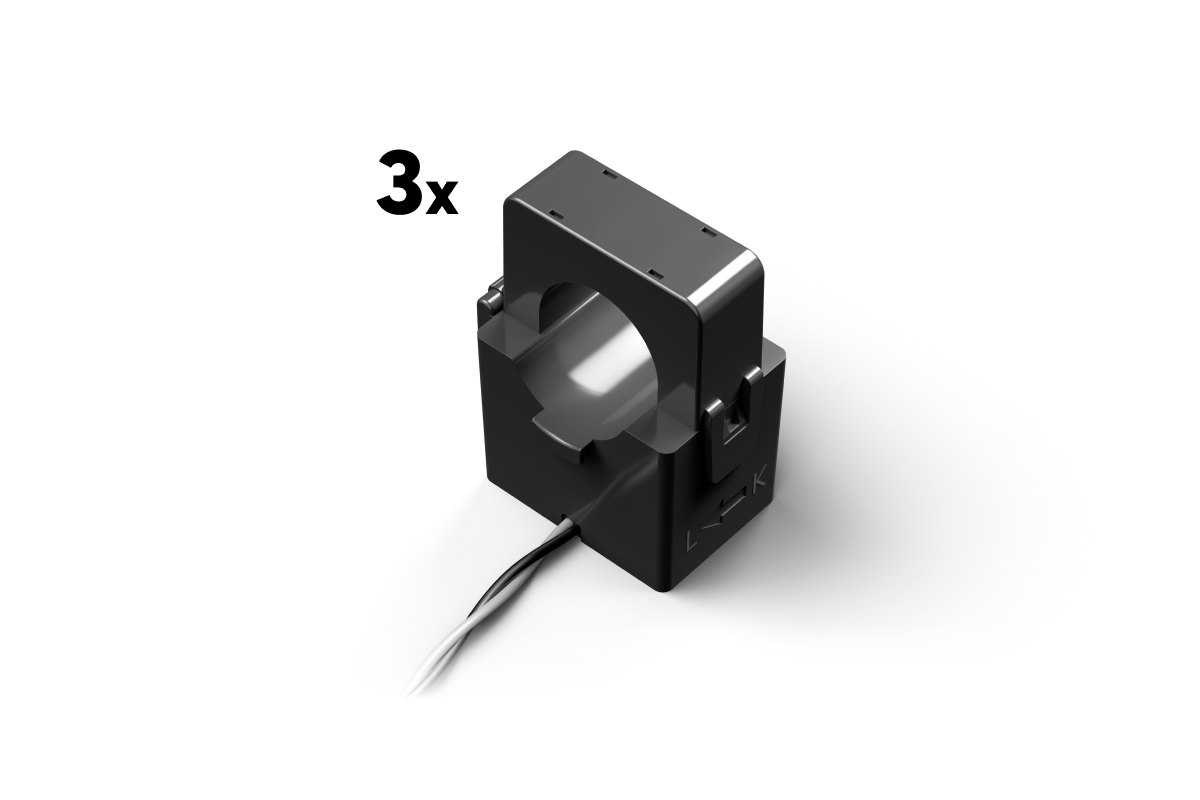

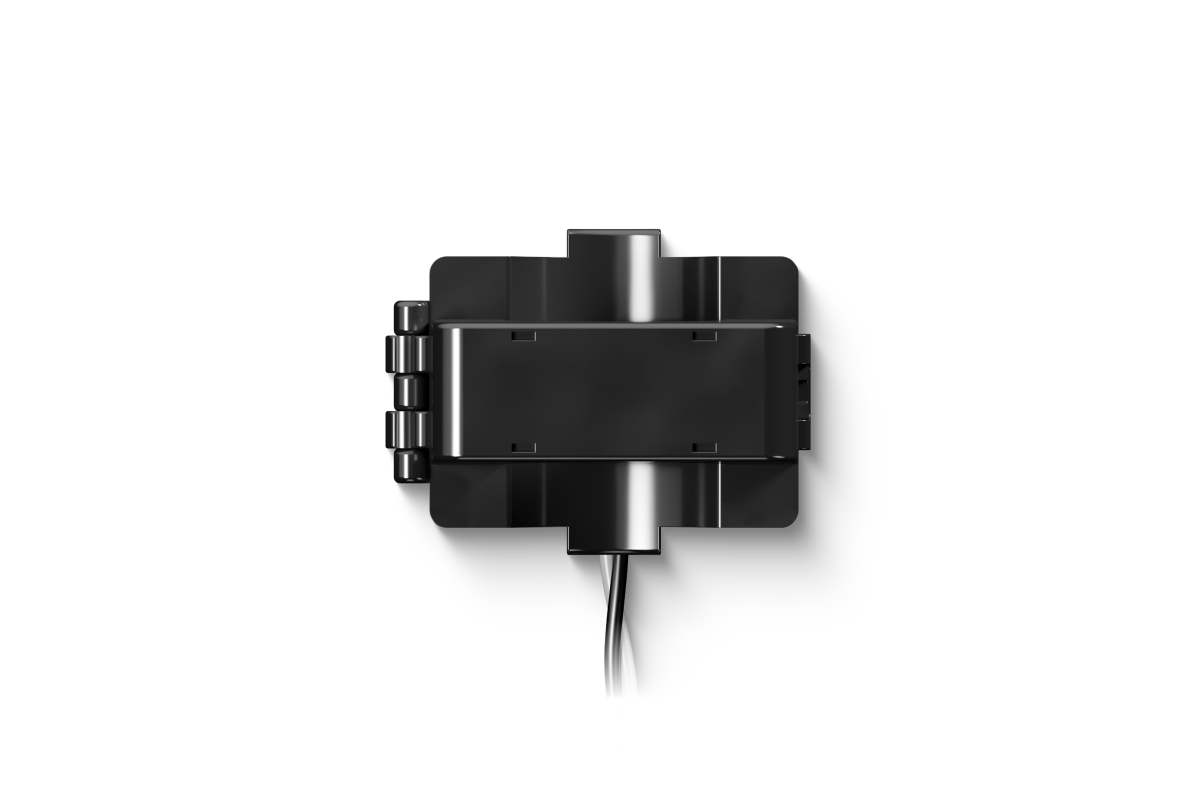

Loxone 5A Stromwandler 400A 35mm (3 Stk.)
236,81 €
inkl. MwSt. zzgl. Versand
Das Set aus drei Klapp-Stromwandlern ist für den Loxone Energiezähler für 1&5A Stromwandler Tree gemacht – einfach über die einzelnen Phasen klappen, fertig. Mit 400 A Nennstrom und 35 mm Öffnung ideal für Gewerbe und Industrie.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Set mit drei Klapp-Stromwandlern
- Messbereich primärseitig 400 A / sekundärseitig 5 A
- Öffnung: 35 mm
- Präzisionsklasse: 0,5
- Farbcodiertes Kabel (2 m, nicht kürzbar)
- Integrierte Kabelbinderhalterung
- Klare Richtungsmarkierung
Hinweis
Passend für den Loxone Energiezähler für 1&5A Stromwandler Tree.
Elektrische Spezifikationen
| Nenn-Primärstrom | 400 A |
|---|---|
| Nenn-Sekundärstrom | 5 A |
| Genauigkeitsklasse | 0,5 |
| Nennbelastung | 2,5 VA |
| Betriebsfrequenz | 50/60 Hz |
| Linearer Messbereich | 5 … 120 % des Nenn-Primärstroms |
| Messfehler bei Nenn-Primärstrom | ± 0,5 % |
| Phasenfehler bei Nenn-Primärstrom | 30′ |
Isolierung & Sicherheit
| Spannungsfestigkeit bei Netzfrequenz | 4 000 V / 10 s, 1 mA |
|---|---|
| Isolationswiderstand | 100 MOhm @ 500 VDC |
| Gehäuse-Flammwidrigkeitsklasse | UL 94-V0 |
Umgebungsbedingungen
| Temperatur | -40 … 70 °C / -40 … 158 °F |
|---|---|
| Lagertemperatur | -40 … 85 °C / -40 … 185 °F |
| Luftfeuchtigkeit | max. 85 % r. F. (nicht kondensierend) |
| Schutzart | IP40 |
| Atmosphärische Druckbedingungen | 70 … 106 kpa |
Sekundärausgangskabel
| Leiterquerschnitt | 1,5 mm² / AWG 16 |
|---|---|
| Länge | 2 m (nicht kürzbar) |
| Aderenden | verzinnte Drahtenden (5 … 10 mm) |
Anschlussplan
Gewicht & Abmessungen
| Nettogewicht (Set) | 1,28 kg |
|---|
Produktmaßzeichnung
Lieferumfang
- 3 Klapp-Stromwandler 400 A / 5 A mit je 2 m Anschlusskabel
Montage
Die Wandler werden um die Leiter L1, L2 und L3 geklappt. Achte auf die Richtungsmarkierung, damit Bezug und Einspeisung richtig gezählt werden. Die Montage im Verteiler gehört in die Hände einer Elektrofachkraft.
Häufige Fragen zu den Loxone 5A Stromwandlern 400A 35mm
Du willst Deinen Energieverbrauch mit Loxone messen? Hier haben wir die häufigsten Fragen zu diesem Wandler-Set für Dich beantwortet.
Planung
Zu welchem Zähler passen die Wandler?
Zum Loxone Energiezähler für 1&5A Stromwandler Tree. Im Set sind drei Wandler, einer für jede Phase.
Passen sie auch an den anderen Loxone Energiezähler?
Nein. Die 5-A-Wandler arbeiten nur am Energiezähler für 1&5A Stromwandler. Für den Energiezähler für 40mA Stromwandler Tree brauchst Du die 40-mA-Wandler.
Bis zu welchem Strom messen sie genau?
Der Nennstrom ist 400 A. Genau messen die Wandler zwischen 5 und 120 % davon. Wähle den Wandler passend zur Absicherung der Leitung, die Du messen willst.
Installation
Muss ich die Leitung auftrennen?
Nein, die Klappwandler werden um den Leiter geklappt. Die Öffnung von 35 mm muss für den Leiter samt Isolierung reichen. Die Montage im Verteiler gehört trotzdem in die Hände einer Elektrofachkraft.
Worauf muss ich bei der Richtung achten?
Der Energiezähler misst Bezug und Einspeisung. Setze jeden Wandler so, wie die Richtungsmarkierung es zeigt, sonst zählt der Zähler auf dieser Phase in die falsche Richtung.
Kann ich die Kabel kürzen?
Nein, die Kabel sind 2 m lang und dürfen nicht gekürzt werden. Plane den Platz für den Zähler so, dass die Kabel reichen.
Deine Frage war nicht dabei?Schreib uns – wir helfen Dir gern weiter.
