Potentialausgleichschiene

Potentialausgleichschiene: Ausführung C für die normgerechte Elektroinstallation

Die Potentialausgleichsschiene ist ein unverzichtbares Bauteil jeder normgerechten Elektroinstallation. Sie stellt die elektrisch leitende Verbindung zwischen allen leitfähigen Elementen eines Gebäudes her und minimiert so Spannungsunterschiede, die im Fehlerfall zu gefährlichen Spannungsüberschlägen führen können. Der Einbau einer Potentialausgleich Schiene ist nach DIN VDE 0100 in jedem Gebäude mit elektrischen Anschlüssen vorgeschrieben, und damit keine Option, sondern Pflicht.

Funktion der Potentialausgleichschiene: Wirkprinzip und Einsatz

Das Wirkprinzip der Potentialausgleichschiene ist einfach: Alle leitfähigen Körper eines Gebäudes werden über die Schiene auf ein gemeinsames elektrisches Potential gebracht. Dadurch werden Spannungsunterschiede zwischen einzelnen Elementen verhindert, die andernfalls zu elektrischen Schlägen oder im schlimmsten Fall zu Bränden führen können. Angeschlossen werden unter anderem Wasserleitungen, Heizungsrohre, Gasrohre, Antennenanlagen, Schutzleiter und die Haupterdungsschiene.

Von der Haupterdungsschiene unterscheidet sich die Potentialausgleichschiene in ihrer Funktion: Während die Haupterdungsschiene als zentraler Sammelpunkt für alle Schutzleiter und Erdungsverbindungen im Gebäude dient, übernimmt die Potentialausgleich Schiene die lokale Verbindung leitfähiger Elemente in einem definierten Bereich, etwa im Feuchtraum oder im Schaltschrank.

Technische Details: Ausführung, Material und Anschlüsse

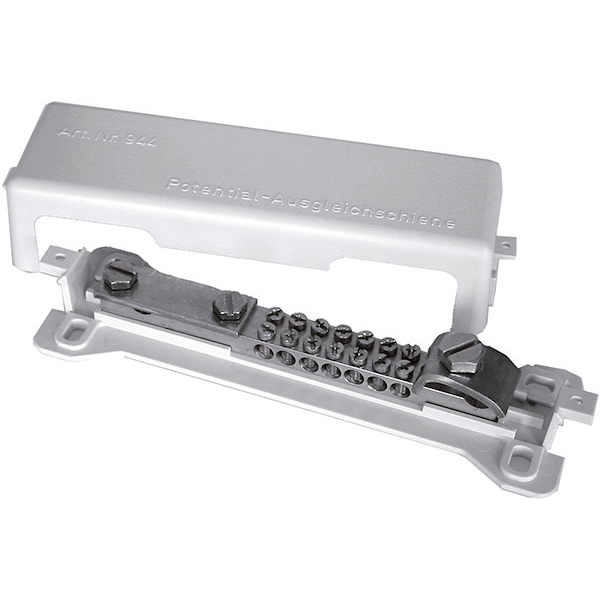

Die Potentialausgleichschiene ist in der Ausführung C erhältlich und für den Einsatz in professionellen Elektroinstallationen ausgelegt. Das Gehäuse besteht aus grauem, halogenfreiem Kunststoff und ist mit einer Abdeckhaube aus Kunststoff ausgestattet, die sowohl Berührungsschutz als auch die Möglichkeit zur Plombierung bietet. Die Kontaktleiste selbst besteht aus Messing (MS) und gewährleistet eine dauerhaft zuverlässige elektrische Verbindung.

Die Schiene bietet Anschlussmöglichkeiten für flexible und starre Leiter sowie Rundleiter in gängigen Querschnitten. Sie erfüllt die Anforderungen der VDE 0185-305-3 und ist damit normgerecht für den Einsatz im Blitzschutz und Potentialausgleich nach den geltenden europäischen Vorschriften. Dank ihrer kompakten Bauweise lässt sie sich platzsparend in Verteilern, Schaltschränken und Unterverteilungen einsetzen.

Potentialausgleichschiene kaufen: Einsatzbereiche und Installation

Die Potentialausgleichschiene eignet sich für eine Vielzahl von Einsatzbereichen: im Hausanschlussraum als Teil des Hauptpotentialausgleichs, in Feuchträumen und Bädern für den Zusatzpotentialausgleich, in Schaltschränken und Verteilern sowie bei Neubau und Sanierung von Elektroinstallationen. Die Montage erfolgt normgerecht nach DIN VDE. Bei Unsicherheiten empfiehlt sich die Beauftragung einer Elektrofachkraft.

Die Potentialausgleichschiene ist bei uns als Lagerware verfügbar und kann direkt in unserem Online-Shop bestellt werden. Bei Fragen zur Ausführung oder zur Installation kontaktieren Sie uns gerne direkt.

FAQ

Welche Leiter können an die Potentialausgleichschiene angeschlossen werden?

Die Schiene bietet Anschlussmöglichkeiten für 7 Leiter mit Querschnitten von 2,5 bis 16 qmm. Sowohl flexible als auch starre Leiter sowie Rundleiter lassen sich anschließen, damit deckt die Ausgleichschiene das gesamte Spektrum gängiger Schutz- und Erdungsleitungen in der Elektroinstallation ab.

Ist die Potentialausgleichschiene halogenfrei und plombierbar?

Das Gehäuse der Schiene besteht aus halogenfreiem Kunststoff, was sie für den Einsatz in sensiblen Bereichen geeignet macht. Die Abdeckhaube lässt sich plombieren, sodass unbefugte Eingriffe in die Installation erkennbar sind, ein wichtiges Merkmal für normgerechte und revisionssichere Elektroinstallationen.

Wo kann ich die Potentialausgleichschiene online kaufen und wie ist die Verfügbarkeit?

Die Potentialausgleichschiene ist bei uns als Lagerware verfügbar und kann direkt online in unserem Shop bestellt werden. Dank schneller Lieferzeiten erhalten Sie das Produkt zeitnah, zu einem fairen Preis ohne versteckte Kosten.

In welchen Bereichen wird eine Potentialausgleichschiene eingesetzt?

Die Ausgleichschiene kommt überall dort zum Einsatz, wo leitfähige Elemente normgerecht miteinander verbunden werden müssen: im Hausanschlussraum, in Feuchträumen, in Schaltschränken sowie in Verteilern. Sie ist ein Standardbauteil in der Elektro-Installation bei Neubau und Sanierung gleichermaßen.
