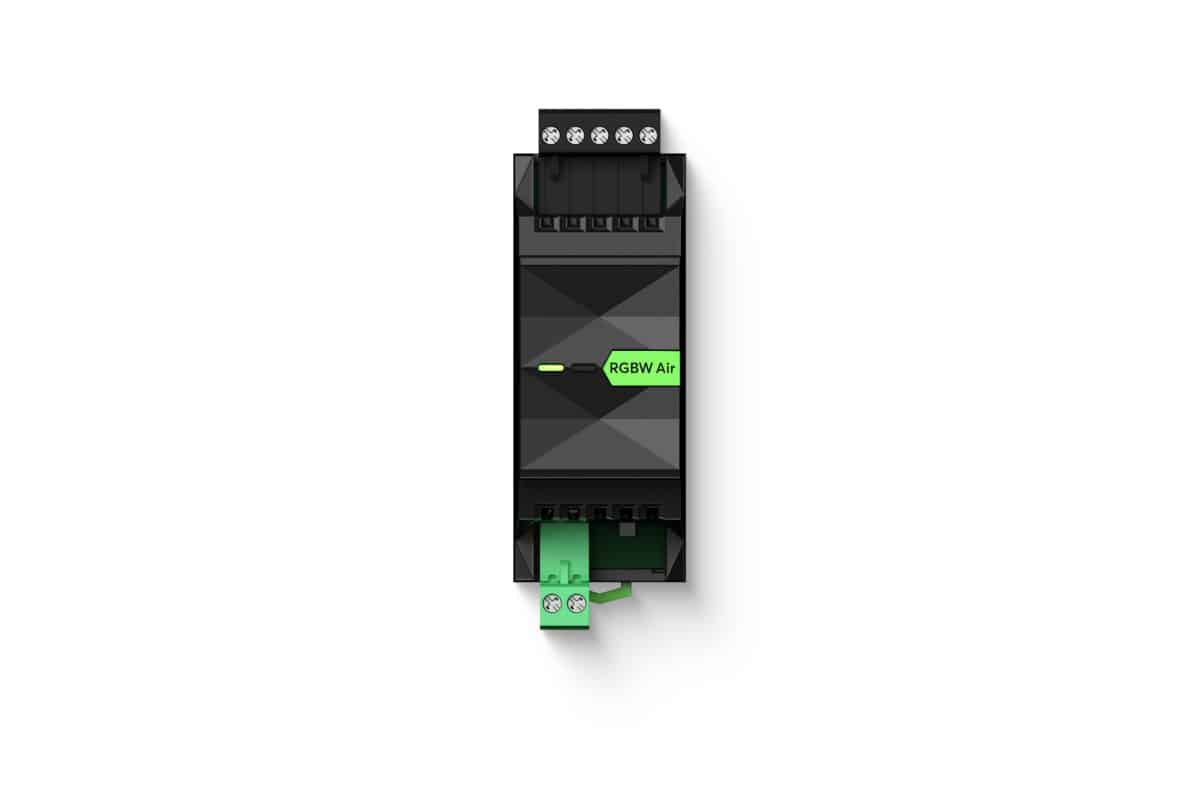

Loxone RGBW 24V Dimmer Air
109,52 €
inkl. MwSt. zzgl. Versand
Der RGBW 24V Dimmer Air steuert Deine Niedervolt-LEDs mit vier PWM-Ausgängen – für RGB- oder RGBW-Farblichtstimmungen oder als vier einzelne Kanäle. Er sitzt auf der Hutschiene und wird kabellos über Loxone Air eingebunden.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Für einzigartige RGBW Farblichtstimmungen
- Max. Kabellänge zu LED: 30m
- Einsetzbar zur RGB oder RGBW Farblichtsteuerung oder auch als Einzelkanäle mit je 50 Watt pro Kanal (24VDC)
Elektrische Spezifikationen
| Versorgungsspannung | 12 … 28 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,066 W, max. 0,163 W |
| Ausgänge | 4 PWM Ausgänge (max. 2,1A je Kanal) 100W bei 12V 200W bei 24V max. Kabellänge zu LED: 30m / 98ft |
| Verlustleistung bei max. Last | 3 W |
| PWM Frequenz | 123 Hz |
| Schnittstellen | LOXONE Air: 868MHz (SRD Band Europa), 4 Kanäle wählbar max. Sendeleistung 15.1mW e.r.p. 915MHz (ISM Band Region 2), 10 Kanäle wählbar max. Sendeleistung 13.2mW |
Umgebungsbedingungen
| Temperatur | -40 … 55 °C / -40 … 131 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Leiterquerschnitt | 0,75 … 2,5mm² / AWG18 … 13 |
|---|---|
| Abisolierlänge | 6 … 7,5 mm / 0,24 … 0,30” |
| Anzugsdrehmoment | 0,5 … 0,6 N·m / 0,37 … 0,44 Ib·ft |
| Temperaturbeständigkeit | min. 80°C / 176°F für IEC, min. 75°C / 167°F für UL |
Produkteigenschaften
| Montageart | Hutschiene nach EN50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 67g |
|---|---|
| Bruttogewicht | 87 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
Produktmaßzeichnung
Anschlussplan
Häufige Fragen zum Loxone RGBW 24V Dimmer Air
Du willst LED-Streifen dimmen oder Farblicht steuern? Hier haben wir die häufigsten Fragen zum RGBW 24V Dimmer Air für Dich beantwortet.
Planung
Wie wird er angebunden?
Er funkt über Loxone Air. Als Basis brauchst Du einen Miniserver Compact oder Go, eine Air Base Extension oder eine Tree to Air Bridge. Bei einem Miniserver Gen. 2 ist das die Air Base Extension. Air-Geräte mit 24 V oder 230 V arbeiten als Repeater und vergrößern so die Reichweite.
Welche LED-Streifen kann ich anschließen?
LED-Streifen mit 12 oder 24 V – zum Beispiel unsere RGBW LED Streifen oder LED Streifen Tunable White. Du nutzt die vier Kanäle für RGBW, RGB oder als vier einzelne weiße Kanäle.
Wie viel Leistung schafft er?
Je Kanal max. 2,1 A, also rund 50 W bei 24 V. Zusammen sind es bis 200 W bei 24 V oder 100 W bei 12 V.
Wie lang darf die Leitung zu den LEDs sein?
Bis zu 30 m.
Installation
Wo baue ich ihn ein?
Er sitzt auf der Hutschiene im Verteiler (2 TE). Brauchst Du einen Dimmer direkt bei den LEDs, nimm den RGBW 24V Compact Dimmer Air.
Wie wird er versorgt?
Die LEDs bekommen ihre Leistung über ein eigenes Netzteil passend zur Spannung der Streifen, zum Beispiel das Steckernetzteil 24V, 6,25A.
Wie sichere ich die Kanäle einzeln ab?
Mit unserer Sicherungsklemme LOX-FUSE-F5: Sie sichert jeden der vier Kanäle mit einer eigenen Feinsicherung ab.
Deine Frage war nicht dabei?Schreib uns – wir helfen Dir gern weiter.
