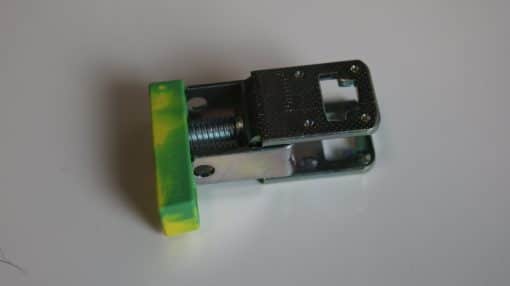

Schirmklemme AKG 35 GNYE u.a. für LOX-CAT-Serie
1,63 €
inkl. MwSt. zzgl. Versand
Mit der Schirmklemme AKG 35 GNYE legst Du den Schirm Deiner Leitungen auf eine Sammelschiene 3 × 10 mm – zum Beispiel beim Aufbau der LOX-CAT-Serie. Die Klemme ist grün-gelb. Passend dazu gibt es die N-Sammelschiene 10 × 3 mm und den Auflagebock AB/SS-M. Die Aufbauanleitung findest Du auf unserem YouTube-Kanal in der Playlist „Anleitungen Bausätze“.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Schirmklemme AKG 35 GNYE
- Farbe: Grün/Gelb
- Für Sammelschienen 3 × 10 mm
Hinweis
Die Aufbauanleitung findest Du auf unserem YouTube-Kanal in der Playlist „Anleitungen Bausätze“.
Elektrische Daten
| Produkttyp | Anschlussklemme für N-Sammelschiene |
|---|---|
| Nennspannung | 300 V |
| Nennstrom | 125 A (bei 35 mm²) |
| Strombelastbarkeit der N-Sammelschiene | 140 A |
Anschlussdaten
| Anschlussart | Schraubanschluss, Gewinde M6 |
|---|---|
| Anzugsdrehmoment | 3,2 … 3,7 Nm |
| Abisolierlänge | 16 mm |
| Leiterquerschnitt starr / flexibel | 2,5 … 35 mm² (AWG 12 … 2) |
| Flexibel mit Aderendhülse | 2,5 … 35 mm² |
Maße & Material
| Breite × Höhe × Tiefe | 14,3 × 27,3 × 40 mm |
|---|---|
| Farbe | grün-gelb |
| Isolierstoff | PA, Brennbarkeitsklasse V2 nach UL 94 |
| Montage | auf N-Sammelschiene |
| Umgebungstemperatur (Betrieb) | −60 … 110 °C (inkl. Eigenerwärmung) |
Kaufmännische Daten
| Hersteller | Phoenix Contact |
|---|---|
| Artikelnummer | 0424026 |
| GTIN / EAN | 4017918002053 |
| Zolltarifnummer | 85369010 |
| Ursprungsland | Polen |
Häufige Fragen zur Schirmklemme AKG 35 GNYE
Du willst den Schirm Deiner Leitungen sauber auflegen? Hier die wichtigsten Antworten.
Allgemein
Wofür ist die Schirmklemme?
Damit legst Du den Schirm Deiner Leitungen auf eine Sammelschiene, zum Beispiel beim Aufbau der LOX-CAT-Serie.
Welche Sammelschiene passt?
Sammelschienen mit 3 × 10 mm, zum Beispiel unsere N-Sammelschiene 10 × 3 mm.
Welche Farbe hat die Klemme?
Grün/Gelb.
Gibt es eine Anleitung?
Ja, auf unserem YouTube-Kanal in der Playlist „Anleitungen Bausätze“.
Versand
Wie schnell wird geliefert?
Lagernde Artikel verschicken wir meist noch am Tag der Bestellung (montags bei Eingang bis ca. 11 Uhr, dienstags bis freitags bis ca. 14 Uhr), die Lieferzeit innerhalb Deutschlands beträgt ca. 1–3 Werktage.
