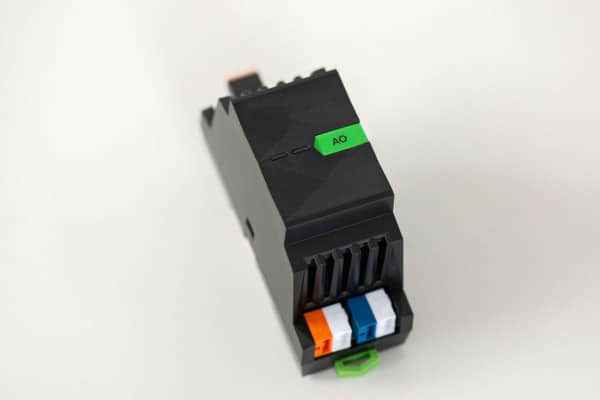

Loxone AO Extension
322,44 €
inkl. MwSt. zzgl. Versand
Die AO Extension (Loxone Art.-Nr. 100382) stellt vier analoge 0–10-V-Ausgänge bereit. Damit steuerst Du zum Beispiel Heizungen, elektronische Vorschaltgeräte oder Pumpen an. Die Ausgänge lösen 0,1 V auf und dürfen dauerhaft mit max. 10 mA (kurzzeitig 20 mA) belastet werden – es handelt sich um Steuersignale. Die Extension wird mit 14–28 V DC versorgt, belegt 2 Teilungseinheiten und hängt am Loxone Link. Für analoge Eingänge gibt es die AI Extension Gen. 2.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Ausgangsstrom kurzzeitig: max. 20 mA
- Ausgangsstrom dauerhaft: max. 10 mA
- Auflösung: 0,1V
Hinweis
Es handelt sich um ein Steuersignal: Der analoge Ausgang darf nur mit max. 20 mA belastet werden.
Elektrische Spezifikationen
| Versorgungsspannung | 14 … 28 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,11 W, max.1,26 W |
| Verlustleistung bei max. Last | 1,26 W |
Ausgänge
| Analog (4) | Bereich: 0 … 10 V Momentanausgang: max. 20 mA Dauerbetriebsausgang: max. 10 mA Auflösung: 0,1 V |
|---|
Schnittstellen
| LOXONE Link | Verbindung mit Miniserver |
|---|
Umgebungsbedingungen
| Temperatur | 0 … 55 °C / 32 … 131 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Klemmentyp | 24 V DC & Loxone Link: DG220B |
|---|---|
| Leiterquerschnitt | 24 V DC & Loxone Link: 0,25 … 0,8 mm² / AWG 23 … 18 Ausgänge: 0,14 … 0,5 mm² / AWG 26 … 20 |
| Abisolierlänge | 24 V DC & Loxone Link: 5 mm / 0,2″ Ausgänge: 7 mm / 0,28″ |
| Temperaturbeständigkeit | 24 V DC & Loxone Link: −40 … 105 °C / −40 … 221 °F Ausgänge: −40 … 70 °C / −40 … 158 °F |
Produkteigenschaften
| Montageart | Hutschiene nach EN50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 57 g |
|---|---|
| Bruttogewicht | 92 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
Produktmaßzeichnung
Zertifizierungen & Standards
| Zertifizierungen | UL 62368-1 CSA C22.2#62368-1 |
|---|
Anschlussplan
Häufige Fragen zur Loxone AO Extension
Du willst Geräte mit 0–10-V-Eingang ansteuern? Hier haben wir die häufigsten Fragen zur AO Extension für Dich beantwortet.
Planung
Wofür nutze ich die AO Extension?
Ihre vier 0–10-V-Ausgänge steuern Geräte mit analogem Steuereingang, zum Beispiel Ventilantriebe, Pumpen, Lüftungsgeräte oder Heizungen.
Wie stark darf ich einen Ausgang belasten?
Es ist ein reines Steuersignal: dauerhaft max. 10 mA, kurzzeitig max. 20 mA. Verbraucher schließt Du deshalb nicht direkt an.
Wie fein lässt sich der Ausgang einstellen?
In Schritten von 0,1 V zwischen 0 und 10 V.
Installation
Wie wird sie angeschlossen?
Sie sitzt auf der Hutschiene (2 TE) und bekommt 14–28 V DC sowie die Link-Leitung (blau/weiß) vom Miniserver. Sie zählt zu den bis zu 30 Extensions am Loxone Link.
Deine Frage war nicht dabei?Schreib uns – wir helfen Dir gern weiter.
