LOX-CAT-E2 Einspeiseplatine für die LOX-CAT-Serie
Ab 6,89 €
inkl. MwSt. zzgl. Versand

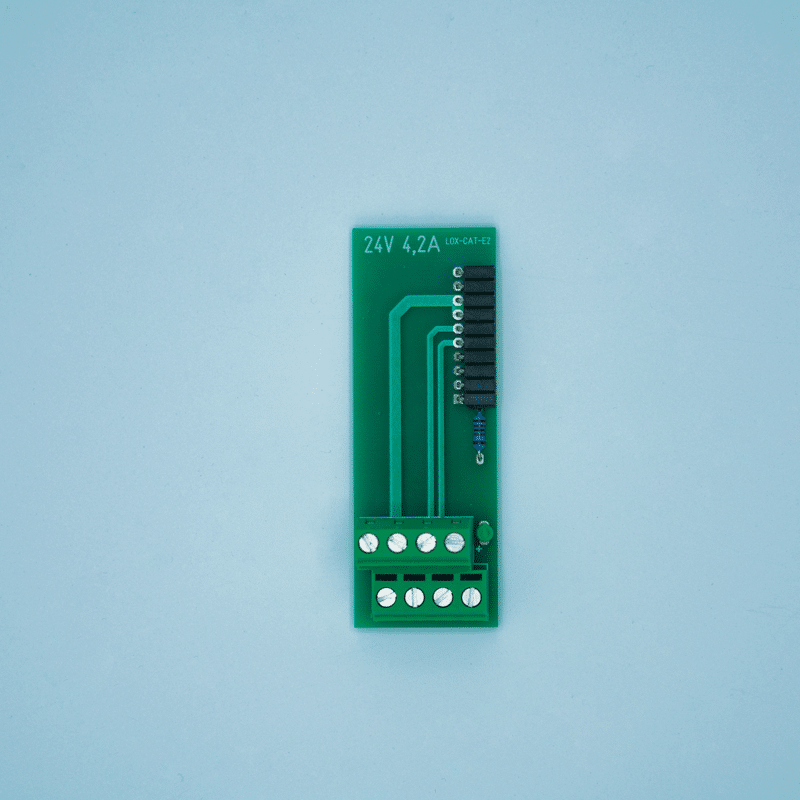

Mit der Einspeiseplatine LOX-CAT-E2 bringst Du 24 V, Tree, KNX und 1-Wire in Deine LOX-CAT-Serie – die weiteren Platinen hängst Du einfach seitlich an. Sie ist bis 24 V / 4,2 A belastbar, hat 8 Anschlussklemmen 1,5 mm² und eine Kontroll-LED, die nur 2 mA statt üblicher 20 mA braucht. Du bekommst sie als Bausatz zum Selbstlöten oder fertig gelötet, passend für die Platinenhalter S4, S8 und S16. Die Aufbauanleitung findest Du auf unserem YouTube-Kanal in der Playlist „Anleitungen Bausätze“.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Einspeisung von 24 V, 0 V (GND), Tree, KNX und 1-Wire
- Belastbar bis 24 V, 4,2 A
- 8 Anschlussklemmen 1,5 mm²
- Seitliche Buchsenleiste zum Verbinden mit den weiteren Platinen der LOX-CAT-Serie
- Kontroll-LED für die 24-V-Einspeisung, LED-Strom nur 2 mA statt üblicher 20 mA
- Für die Platinenhalter LOX-HAL S4, S8 und S16 auf der Hutschiene
- Als Bausatz zum Selbstlöten oder fertig gelötet
Downloads und Anleitung
Anschlussbeispiele findest Du im Bereich „Downloads“. Die Aufbauanleitung findest Du auf unserem YouTube-Kanal in der Playlist „Anleitungen Bausätze“.
Videos
Häufige Fragen zur LOX-CAT-E2
Du baust einen Verteiler mit der LOX-CAT-Serie auf? Hier haben wir die häufigsten Fragen für Dich beantwortet.
Gut zu wissen
Wofür ist die Einspeiseplatine?
Sie speist 24 V, 0 V (GND), Tree, KNX und 1-Wire in die LOX-CAT-Serie ein. Die anderen Platinen verbindest Du über die seitliche Buchsenleiste.
Wie stark ist sie belastbar?
Bis 24 V, 4,2 A. Eine LED zeigt die 24-V-Einspeisung an.
Wie wird sie montiert?
In den Platinenhaltern LOX-HAL S4, S8 oder S16 auf der Hutschiene.
Bausatz oder fertig gelötet?
Du hast die Wahl. Anschlussbeispiele findest Du im Bereich „Downloads“, die Aufbauanleitung auf unserem YouTube-Kanal.
Deine Frage war nicht dabei?Schreib uns – wir helfen Dir gern weiter.
Anschlussbeispiel 1: Geräte mit 24 V versorgen (PDF)
Anschlussbeispiel 2: Loxone Tree Geräte anschließen (PDF)
Anschlussbeispiel 3: Fensterkontakte anschließen (PDF)
Anschlussbeispiel 4: Fensterkontakte mit Loxone Tree (PDF)
Anschlussbeispiel 5: 1-Wire Geräte anschließen (PDF)
