Platinenhalter 4-Fach für die LOX-CAT-Serie

8,16 €

inkl. MwSt. zzgl. Versand

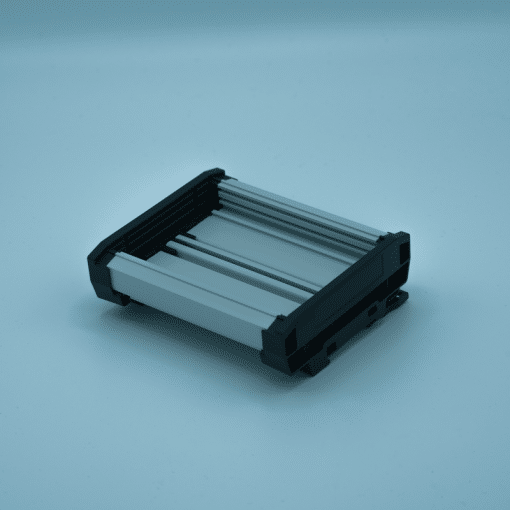

Der Platinenhalter LOX-HAL S4 nimmt bis zu 4 Platinen der LOX-CAT-Serie auf und sitzt auf der Hutschiene – so steckst Du Einspeisung und Anschlussplatinen ordentlich nebeneinander. Er belegt 6 TE und misst 111 × 92,3 mm, mit je einem seitlichen Halter rechts und links. Passende Platinen sind zum Beispiel LOX-CAT-P2-V2, LOX-CAT-E2 und LOX-TREE-P2; geliefert wird ohne Platinen. Die Aufbauanleitung findest Du auf unserem YouTube-Kanal in der Playlist „Anleitungen Bausätze“.

Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage

Features

Platinenhalter für bis zu 4 Platinen der LOX-CAT-Serie, z. B. LOX-CAT-P2, P2-V2 und E2
Belegt 6 TE auf der Hutschiene
Länge: 111 mm, Breite: 92,3 mm
Mit seitlichen Haltern (1 × rechts, 1 × links)

Hinweis

Lieferung ohne Platinen bzw. Bausätze. Die Aufbauanleitung findest Du auf unserem YouTube-Kanal in der Playlist „Anleitungen Bausätze“.

Material & Eigenschaften

Material	Polyamid (PA)
Farbe	lichtgrau (RAL 7035)
Brennbarkeitsklasse nach UL 94	V0
CTI nach IEC 60112	600
Leiterplattenstärke	1,4 … 1,8 mm
Schutzart	IP20

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	−40 … 105 °C (abhängig von der Verlustleistung)
Umgebungstemperatur (Lagerung/Transport)	−40 … 55 °C

Montage & Abmessungen

Montageart	Hutschiene, parallel zur Tragschiene
Seitliche Halter	1 × rechts, 1 × links
Länge	111 mm
Breite	92,3 mm
Teilungseinheiten	6 TE

Häufige Fragen zum Platinenhalter 4-Fach

Du willst Deine LOX-CAT-Platinen auf der Hutschiene unterbringen? Hier haben wir die häufigsten Fragen für Dich beantwortet.

Gut zu wissen

Welche Größe brauche ich?

Das hängt von der Zahl der Platinen ab: Der 4-Fach-Halter belegt 6 TE, der 8-Fach-Halter 12 TE und der 16-Fach-Halter 24 TE. Für eine einzelne Platine gibt es den Einzelhalter.
