LOX-CAT-P2-V2 Anschlussplatine für CAT-Kabel

Features

Multifunktionale Anschlussplatine für ein CAT-Kabel, Version 2
Anschluss von 24 V, 0 V (GND), Tree, KNX, 1-Wire, digitalen und analogen Eingängen und mehr
8 Anschlussklemmen 1,5 mm², 8 Jumper-Möglichkeiten
Feinsicherung 5 × 20 mm 315 mA, bis 800 mA möglich (z. B. bei mehreren Stellantrieben)
LED zur Kontrolle der Feinsicherung, LED-Strom nur 2 mA statt üblicher 20 mA
Schneid-Anschluss für CAT-Kabel von 0,13 bis 0,34 mm² (I-Y(ST)Y, Ø 0,6–0,8 mm)
Seitliche Buchsen- und Stiftleiste zum Verbinden mit den anderen Platinen der LOX-CAT-Serie
Für die Platinenhalter LOX-HAL S4, S8 und S16 auf der Hutschiene

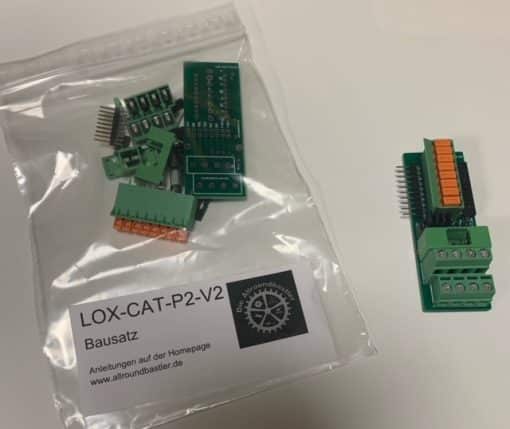

Als Bausatz zum Selbstlöten oder fertig gelötet
Ersatzsicherungen: Feinsicherung 5 × 20 mm mittelträge (10er-Pack)

Downloads und Anleitung

Anschlussbeispiele findest Du im Bereich „Downloads“. Die Aufbauanleitung findest Du auf unserem YouTube-Kanal in der Playlist „Anleitungen Bausätze“.

Videos

Häufige Fragen zur LOX-CAT-P2-V2

Du willst CAT-Kabel sauber im Verteiler auflegen? Hier haben wir die häufigsten Fragen für Dich beantwortet.

Gut zu wissen

Was kann ich über die Platine anschließen?

24 V, 0 V (GND), Tree, KNX, 1-Wire, digitale und analoge Eingänge und mehr – über 8 Klemmen mit 1,5 mm² und 8 Jumper.

Wie ist die Platine abgesichert?

Mit einer Feinsicherung 5 × 20 mm 315 mA, bis 800 mA möglich – zum Beispiel bei mehreren Stellantrieben. Eine LED zeigt den Zustand der Sicherung.

Wie wird sie montiert?

In den Platinenhaltern LOX-HAL S4, S8 oder S16 auf der Hutschiene. Über die seitlichen Leisten verbindest Du sie mit den anderen Platinen der LOX-CAT-Serie.

Bausatz oder fertig gelötet?

Du hast die Wahl. Anschlussbeispiele findest Du im Bereich „Downloads“, die Aufbauanleitung auf unserem YouTube-Kanal in der Playlist „Anleitungen Bausätze“.

Wo bekomme ich Ersatzsicherungen?

Passende Feinsicherungen 5 × 20 mm bekommst Du bei uns als Feinsicherung mittelträge im 10er-Pack. Achte beim Tausch auf den gleichen Nennstrom wie bei der verbauten Sicherung.

Deine Frage war nicht dabei?Schreib uns – wir helfen Dir gern weiter.

Zum Kontaktformular

Anschlussbeispiel 1: Geräte mit 24 V versorgen (PDF)

Anschlussbeispiel 2: Loxone Tree Geräte anschließen (PDF)

Anschlussbeispiel 3: Fensterkontakte anschließen (PDF)

Anschlussbeispiel 4: Fensterkontakte mit Loxone Tree (PDF)

Anschlussbeispiel 5: 1-Wire Geräte anschließen (PDF)

Anschlussbeispiel 6: KNX Geräte anschließen (PDF)

Anschlussbeispiel 7: Analoge Sensoren anschließen (PDF)
