Loxone Energy Meter 1-Phase Tree

Q: Ich will drei Phasen messen

Dann nimm den Energy Meter 3-Phasen Tree .

94,01 €

inkl. MwSt. zzgl. Versand

Der Loxone Energy Meter 1-Phase Tree ist ein Direktzähler für die Hutschiene: Er misst einphasige Verbraucher MID-zertifiziert und bidirektional bis 100 A und braucht nur 2 Teilungseinheiten. Über Tree ist er ohne Register-Konfiguration eingebunden.

Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage

Wunschliste ansehen

Artikelnummer: 100566 Kategorie: Energie Marke: Loxone

Features

Einfach integriert: dank Tree direkt loslegen, statt sich mit Register-Adressen herumzuschlagen
Abrechenbar: MID-zertifiziert und plombierbar
Überblick behalten: Kosten unter Kontrolle und immer wissen, was verbraucht wird
Live-Werte: erfasst auch kurze Lastspitzen dank sekündlicher Abfrage
Abgesichert: voll integriert in das Lastmanagement
Geld sparen: dank Live-Werten optimal für das Energiemanagement
Display für Zählerstand und Leistung
Vollständig integriert in die Zählerbausteine
Einstellbare Verdrahtungsrichtung in der Software

Versorgung und Leistung

Spannung	100 … 276V, 50/60Hz
Strom	max. 100A
Leistungsaufnahme	0.3W
Verlustleistung bei max. Last	2W (bei 100A)

Messbereich

Leistung	Bereich: 0.01…99.9 kW / kVAr / kVA Genauigkeit: ±1%
Energie	Bereich: 0…999999 kWh / kVArh Verbrauch und Lieferung Genauigkeit: Klasse 1 IEC62053, Klasse B EN50470
Spannung	Bereich: 100…276VAC Genauigkeit: ±0.5%
Strom	Bereich: 0.05…100A Genauigkeit: ±0.5%
Frequenz	Bereich: 49…61 Hz Genauigkeit: ±0.2%

Betriebsbedingungen – gemäß MID 2014/32/EU Anhang V

Spannung	Un: 230VAC, ±20%
Strom	Imin: 0.5A / Iref: 10A / Imax: 100A
Frequenz	fn: 50 Hz, ± 2 %
Leistungsfaktor	cosφ: 0,5 induktiv … 0,8 kapazitiv
Genauigkeit (Energie)	Klasse B (2%, @ +5°C … +30°C)

Umgebungsbedingungen

Temperatur	-40 … 70°C / -40 … 158°F
Luftfeuchtigkeit	max. 95 % r. F. (nicht kondensierend)

Anschlussklemmen

Leiterquerschnitt	Netzspannung: 1,5…25mm² / AWG16…3 * 24VDC & LOXONE Tree: 0,28…0,8mm² / AWG23…18
Abisolierlänge	Netzspannung: 14…15mm / 0,55…0,59” 24VDC & LOXONE Tree: 5…6mm / 0,2…0,24"
Anzugsdrehmoment	Netzspannung: 3 N.m / 2,21 lbf.ft 24VDC & LOXONE Tree: –
Temperaturbeständigkeit	Netzspannung: -40…70°C / -40…158°F 24VDC & LOXONE Tree: -40…105 °C / -40…221°F
Schraubenantrieb	Netzspannung: Pozidriv 2 (PZ2) 24VDC & LOXONE Tree: –

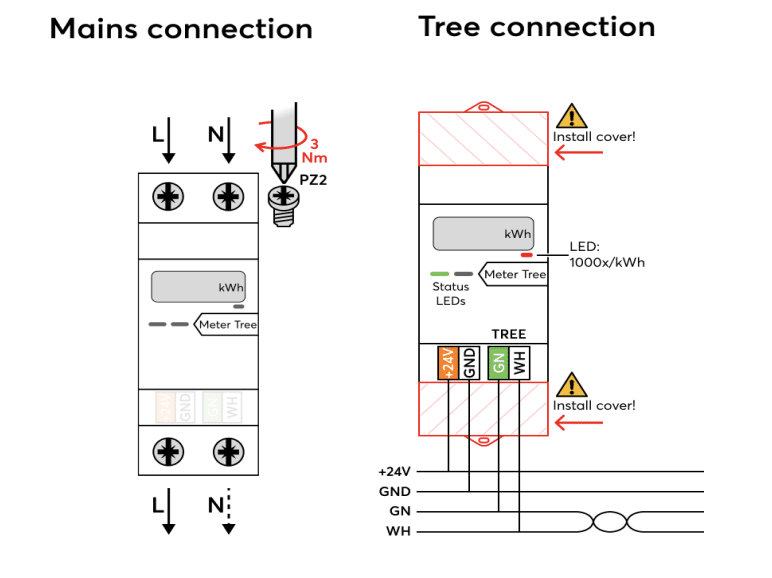

Anschlussplan

Produkteigenschaften

Montageart	Hutschiene nach EN50022, 35 mm
Farbe	Schwarz: RAL 9005
Glanzgrad	Matt

Gewicht & Abmessungen

Nettogewicht	177 g
Bruttogewicht	198 g
Produktmaße	36x105x66mm / 1,42×4,13×2,60" (LxBxH), 2 Teilungseinheiten
Breite	2 TE (36 mm)
Packmaß	123x72x41mm / 4,84×2,83×1,61" (LxBxH)

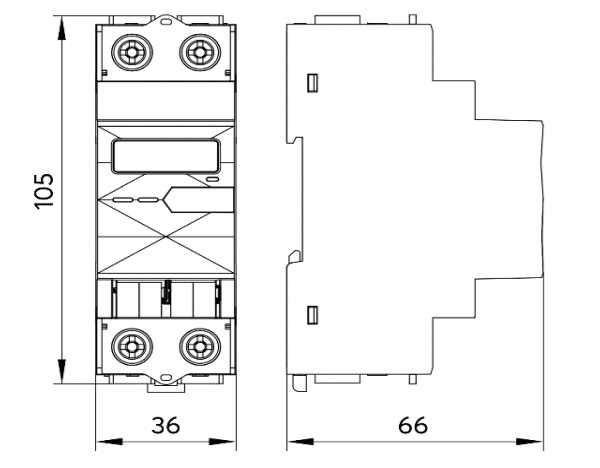

Produktmaßzeichnung

Zertifizierungen & Standards

Genauigkeitsklasse 0,5	Genauigkeitsklasse 0,5
Schutzklasse	IP20

Ersatzstecker oder Ersatzklemmen für dieses Gerät gesucht?

Zum Ersatzstecker-Finder

Häufige Fragen zum Loxone Energy Meter 1-Phase Tree

Du willst einen einphasigen Verbraucher mit Loxone messen? Hier haben wir die häufigsten Fragen für Dich beantwortet.

Planung

Brauche ich Stromwandler?

Nein, das ist ein Direktzähler bis 100 A. Für höhere Ströme gibt es Energiezähler mit Stromwandlern: für 40-mA-Wandler oder für 1- und 5-A-Wandler.

Misst er Bezug und Einspeisung?

Ja, er zählt bidirektional – Verbrauch und Lieferung getrennt.

Wofür ist die MID-Zertifizierung gut?

Mit MID-zertifizierten, plombierbaren Zählern kannst Du Strom abrechnen, zum Beispiel für eine Einliegerwohnung oder den Ladestrom eines Firmenwagens.
