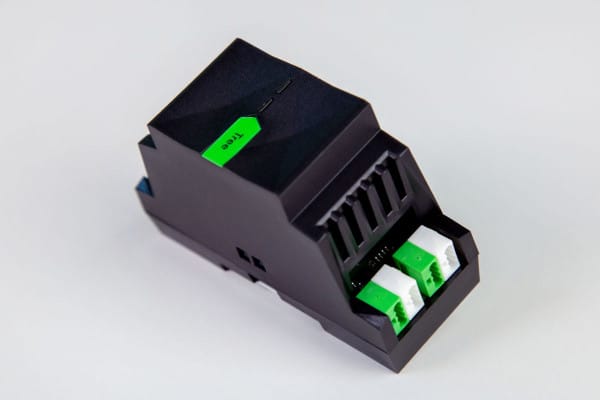

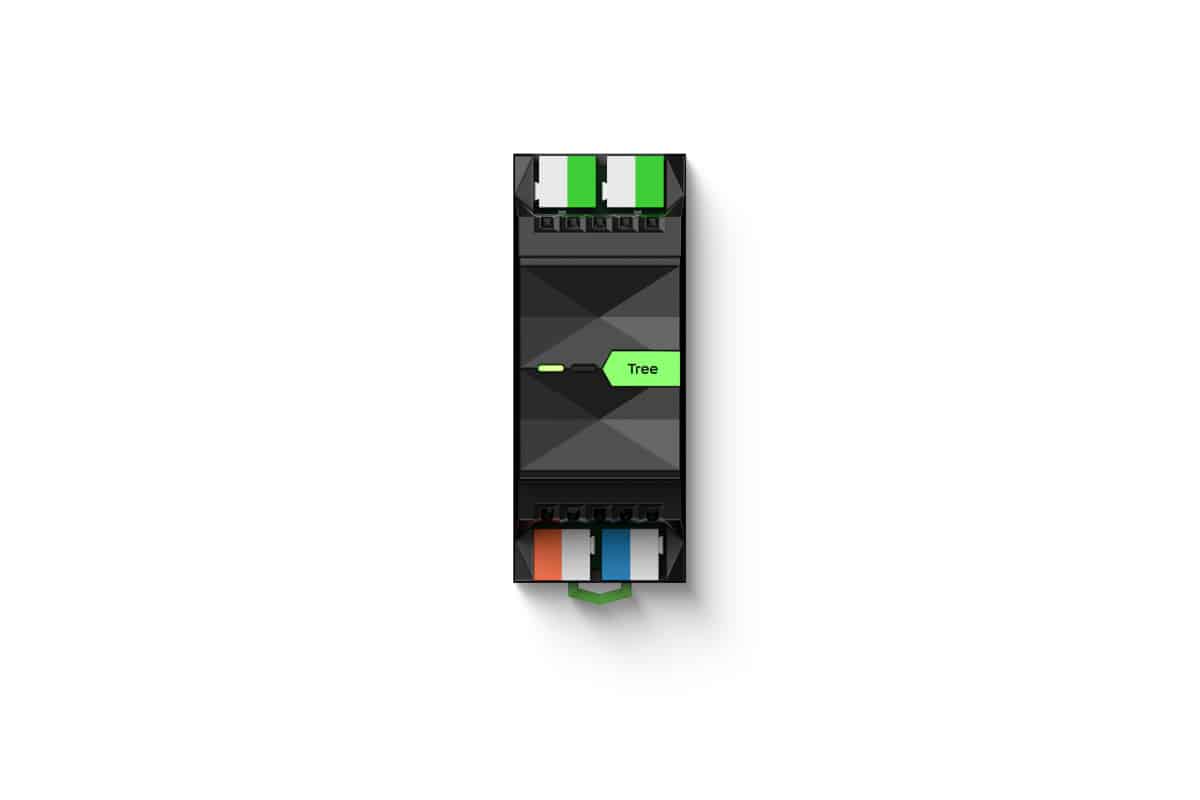

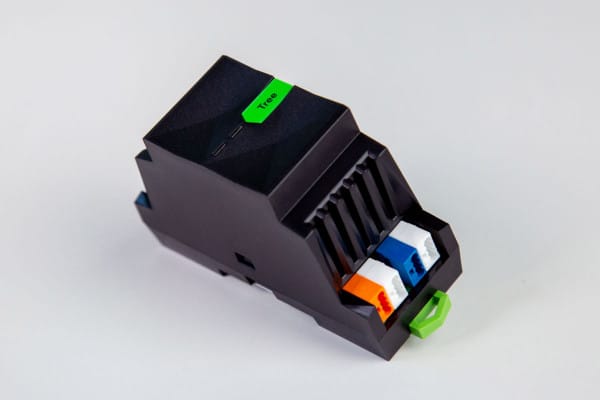

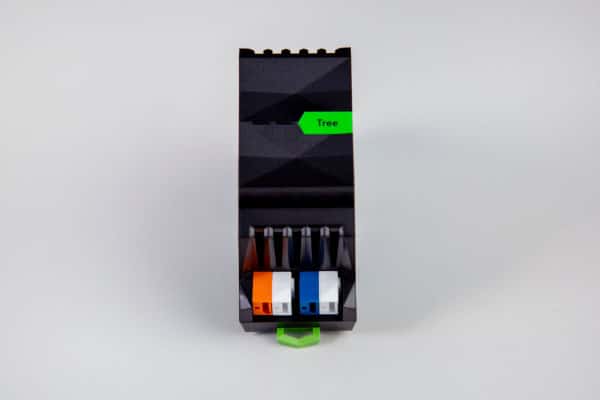

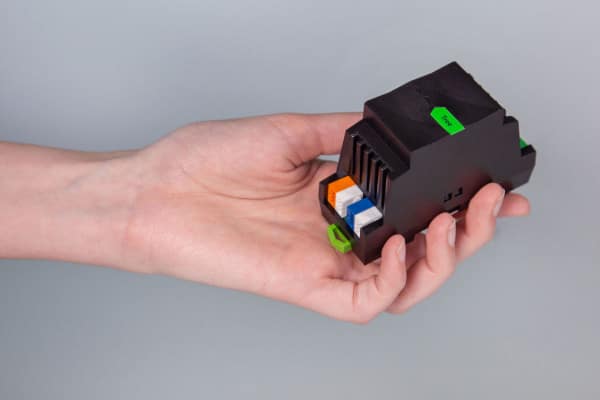

Loxone Tree Extension
129,25 €
inkl. MwSt. zzgl. Versand
Die Tree Extension erweitert Deinen Miniserver um zwei Tree-Anschlüsse für je bis zu 50 Geräte. Mit freier Verdrahtung in Linie, Stern oder Baum sparst Du bis zu 80 % Verkabelungsaufwand.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Zwei Tree Anschlüsse für bis zu 50 Geräte je Ast
- Für bis zu 80% weniger Verkabelungsaufwand
- Linie, Stern und Baum Verdrahtungstopologie
- Hohe verzögerungsfreie Übertragungsgeschwindigkeit
- Updatefähigkeit
- Integrierte Diagnosefunktion
- Verschlüsselte Kommunikation
Elektrische Spezifikationen
| Versorgungsspannung | 9 … 28 V DC |
|---|---|
| Leistungsaufnahme | typ. 0.30 W |
| Verlustleistung bei max. Last | 0,12 W |
Schnittstellen
| LOXONE Link | Verbindung mit Miniserver |
|---|---|
| LOXONE Tree | 2 Äste max. 50 Geräte je Ast max. 500 m Kabellänge je Ast |
Umgebungsbedingungen
| Temperatur | -40 … 70°C / -40 … 158°F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Leiterquerschnitt | 24 V DC & Loxone Link: 0,05 … 2,5 mm² / AWG 30 … 12 Tree-Schnittstellen: 0,25 … 0,8 mm² / AWG 23 … 18 |
|---|---|
| Abisolierlänge | 24 V DC & Loxone Link: 6 … 7,5 mm / 0,24 … 0,30″ Tree-Schnittstellen: 5 mm / 0,2″ |
| Anzugsdrehmoment | 24 V DC & Loxone Link: 0,5 … 0,6 N·m / 0,37 … 0,44 lb·ft |
| Temperaturbeständigkeit | 24 V DC & Loxone Link: min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL Tree-Schnittstellen: −40 … 105 °C / −40 … 221 °F |
Produkteigenschaften
| Montageart | Hutschiene nach EN50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 60 g |
|---|---|
| Bruttogewicht | 85 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmaß | 113 x 69 x 70,5mm / 4,45 x 2,72 x 2,78” (L x B x H) |
Produktmaßzeichnung
Zertifizierungen & Standards
| Zertifizierungen | UL 62368-1 CSA C22.2#62368-1 |
|---|

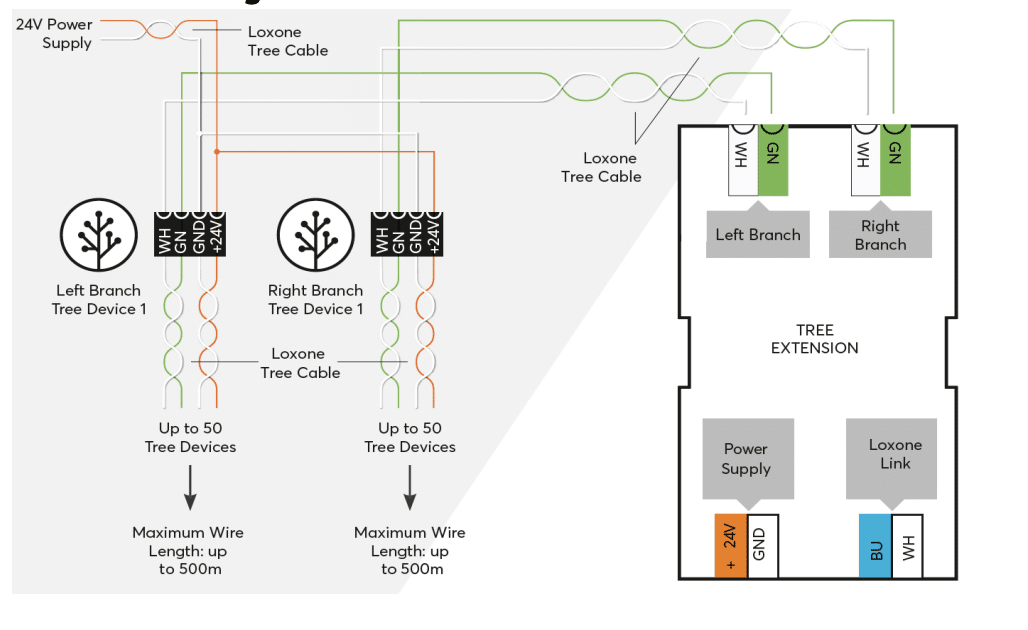

Anschlussplan
Häufige Fragen zur Loxone Tree Extension
Du planst Deine Tree-Verkabelung? Hier haben wir die häufigsten Fragen zur Tree Extension für Dich beantwortet.
Planung
Wann brauche ich eine Tree Extension?
Die Tree-Schnittstelle Deines Miniservers nimmt bis zu 50 Tree-Geräte auf. Brauchst Du mehr Geräte oder weitere Stränge, bringt jede Tree Extension zwei zusätzliche Stränge mit je bis zu 50 Geräten.
Wie lang darf ein Tree-Strang sein?
Bis zu 500 m je Strang. Du verlegst ihn frei als Linie, Stern oder Baum. Verbinde die beiden Stränge aber nie miteinander.
Wie viele Tree Extensions kann ich anschließen?
Die Tree Extension hängt am Loxone Link und zählt damit zu den bis zu 30 Extensions, die ein Miniserver aufnimmt.
Installation
Wie wird sie angeschlossen?
Sie sitzt auf der Hutschiene (2 TE) und bekommt 24 V DC sowie die Link-Leitung (blau/weiß) vom Miniserver. Die Tree-Geräte schließt Du an die Klemmen für den linken und rechten Strang an.
Welches Kabel nehme ich?
Am besten das Loxone Tree Kabel. Es führt Daten und 24 V in einem Mantel und hat zusätzlich ein 1,5-mm²-Aderpaar für Geräte mit höherem Strombedarf.
Was muss ich bei mehreren Netzteilen beachten?
Werden die Tree-Geräte von einem anderen Netzteil versorgt als die Tree Extension, verbindest Du GND der Netzteile miteinander, damit die Datenübertragung stabil läuft.
Deine Frage war nicht dabei?Schreib uns – wir helfen Dir gern weiter.
