Loxone Tree Kabel (200m oder nach Auswahl)

Warum ein Kabel für alles reicht

Die Antwort steckt im Aufbau. Das Kabel führt drei Adernpaare, und die haben unterschiedliche Aufgaben.

Zwei Adern mit 1,5 mm² in Orange und Weiß übernehmen die Versorgung. Der größere Querschnitt ist hier richtig, weil über diese Adern der Strom für die angeschlossenen Geräte läuft.

Dazu kommen zwei Adern mit 0,8 mm in Orange und Weiß sowie zwei weitere in Grün und Weiß, beide geeignet für die Tree Kommunikation.

Damit liegen Versorgung und Datenleitungen in einer Leitung. Du ziehst also nicht Strom- und Buskabel getrennt, sondern einmal, und das ist auf der Baustelle der entscheidende Zeitfaktor.

Der Farbcode als Fehlerbremse

Die genaue Farbkennzeichnung klingt nach einer Nebensache, ist aber der Punkt, an dem Installationen schiefgehen.

Wenn jede Ader eine feste Bedeutung hat, muss niemand nachdenken oder nachmessen. Das gilt besonders dann, wenn mehrere Personen an derselben Installation arbeiten oder wenn Jahre später jemand anders eine Erweiterung anschließt.

Der standardisierte Farbcode minimiert Installationsfehler. Genau deshalb lohnt es sich, im gesamten Projekt dasselbe Kabel zu verwenden statt verschiedene Leitungen zu mischen.

Halogenfrei und brandschutzzertifiziert

Das Kabel ist raucharm und halogenfrei ausgeführt, gekennzeichnet als LSZH.

Der Unterschied zeigt sich im Brandfall. Halogenhaltige Kunststoffe setzen beim Verbrennen Gase frei, die zusammen mit Löschwasser aggressiv wirken und Elektronik im gesamten Gebäude schädigen können. Raucharme Ausführungen entwickeln zudem weniger dichten Rauch, was in Fluchtwegen zählt.

Belegt ist das durch die Zertifizierungen: CPR-Klasse B2ca-s1a, d1, a1 sowie die UL-Zertifikate UL 13 für Power Limited Circuit Cable und UL 444 beziehungsweise CSA C22.2 No. 214 für Communication Cables.

Für Projekte in öffentlichen Gebäuden, Schulen oder Mehrfamilienhäusern ist die CPR-Klasse häufig vorgegeben. Prüfe das in der Ausschreibung, bevor Du eine günstigere Leitung einplanst.

Zwei Details, die Zeit sparen

Zwei Merkmale fallen erst beim Arbeiten auf, machen dann aber einen Unterschied.

Die Meterbeschriftung auf dem Mantel zeigt jederzeit, wie viel Kabel bereits verbraucht ist und wie viel auf der Rolle bleibt. Das erspart Schätzen und Nachmessen, besonders wenn mehrere Stränge von derselben Rolle gezogen werden.

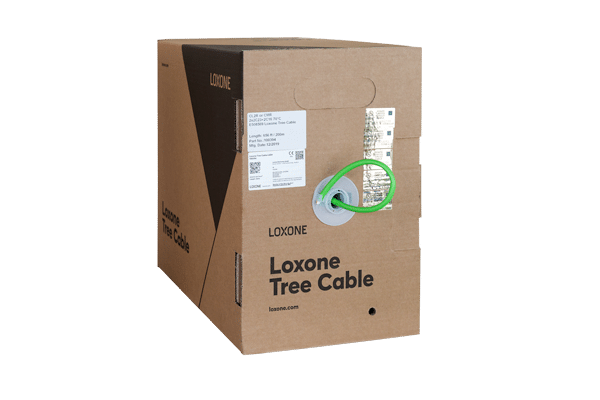

Die Kartonbox mit Aufwicklung zur Drallvermeidung sorgt dafür, dass sich das Kabel beim Abziehen nicht verdreht. Ein verdrilltes Kabel lässt sich schlechter durch Leerrohre ziehen und neigt zum Verknoten.

Wofür Du es einsetzt

Das Kabel ist universell einsetzbar für alle Tree Produkte, und das deckt einen großen Teil einer Loxone Installation ab.

Dazu gehören Bewegungs- und Präsenzmelder, Stellantriebe für Heizung und Beschattung aus dem Bereich Klima und Beschattung sowie LED Spots und weitere 24V Beleuchtung.

Ebenso angebunden werden Taster, Sensoren und die übrigen Komponenten, die Du unter Loxone Produkte finden.

Mengen und Planung

Du bekommst das Kabel als 200-m-Rolle oder als Einzellänge in Metern – Einzellängen werden am Stück geliefert.

Plane beim Ermitteln der Menge großzügig. Tree-Installationen laufen sternförmig oder als Zweig vom Miniserver aus, und die tatsächliche Kabellänge liegt wegen Leerrohrführung, Umwegen und Reserve an den Dosen deutlich über der Luftlinie. Ein Zuschlag von einem Fünftel auf die gerechnete Länge ist erfahrungsgemäß realistisch.

Passendes Material

Weitere Leitungen findest Du unter Kabel und Leitungen. Für die Verlegung im Neubau führen wir das übrige Rohbau-Installationsmaterial.

Am anderen Ende der Leitung findest Du unter Verteilerbau und Schaltschrank sowie bei den Extensions und Schnittstellen, was für den Anschluss gebraucht wird.

Loxone Tree Kabel bei den Allroundbastlern

Du planst eine Tree-Installation oder erweiterst eine bestehende? Das Loxone Tree Kabel führt Versorgung und zwei Datenleitungen in einer Leitung, ist raucharm und halogenfrei und nach CPR-Klasse B2ca zertifiziert. Erhältlich als 200-m-Rolle oder als Einzellänge am Stück, die Lieferzeit beträgt etwa 1 bis 3 Werktage, ins Ausland etwa 3 bis 8 Werktage. Bei Fragen zur Menge oder zur Verlegung beraten wir Dich gern. Sprich uns über unser Kontaktformular an, wir helfen Dir weiter.
