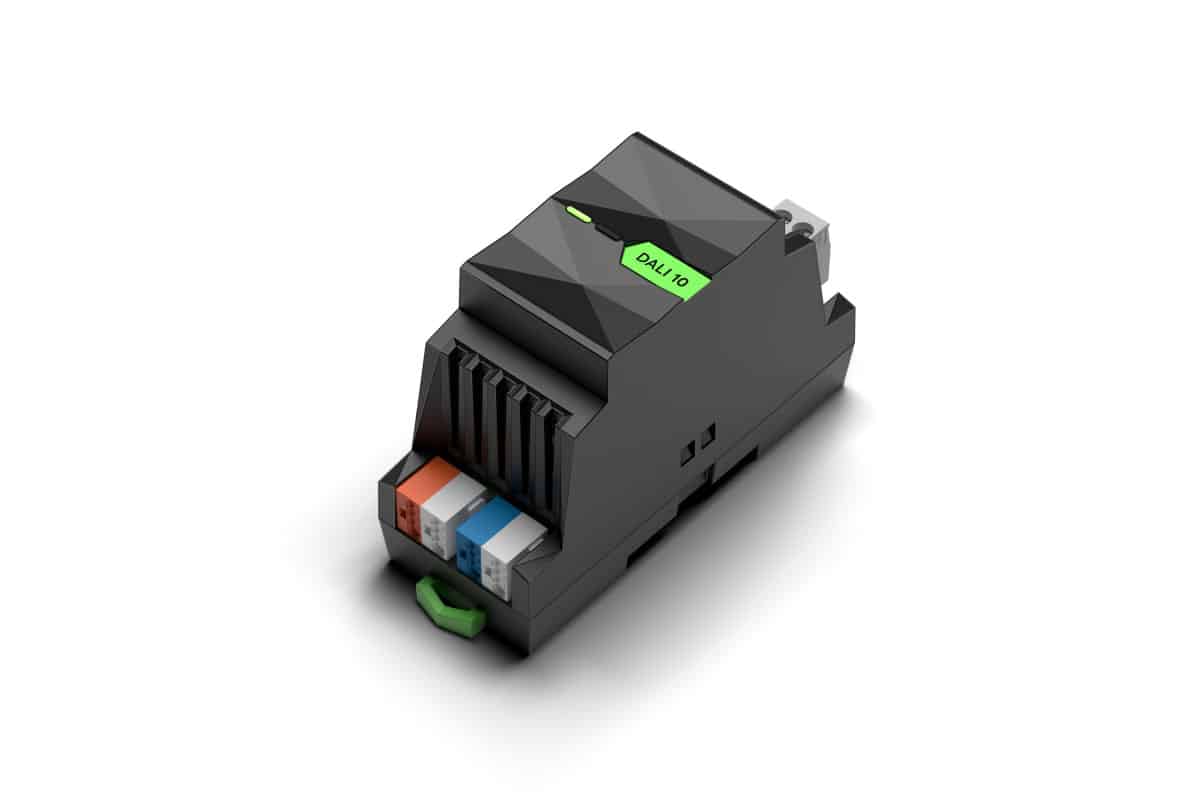

Loxone DALI Extension 10 Geräte
238,00 €
inkl. MwSt. zzgl. Versand
Mit der DALI Extension bindest Du bis zu 10 DALI-Leuchten und -Geräte verschiedenster Hersteller kabelgebunden in Dein Loxone System ein. Die Konfiguration erfolgt einfach und vollständig in der Loxone Config.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Bis zu 10 DALI Geräte / 16 Gruppen
- Bis zu 300m Kabellänge
- Unterstützt DALI Gerätetypen 0-8
- Unterstützt DALI-2 Instanztypen 1-4
- Integrierte schaltbare Spannungsversorgung
- Einfache und vollständige Konfiguration in Loxone Config
- DALI-2 zertifiziert (Unterstützung von DALI/DALI2-Leuchten und ausschließlich DALI-2-zertifizierter Sensorik)
- Unterstützt den DALI Broadcast Modus
Elektrische Spezifikationen
| Versorgungsspannung | 12 … 28 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,4 W (keine Buslast) max. 5,4 W (inkl. 250 mA Buslast) |
| Verlustleistung bei max. Last | 1,4 W (bei 250 mA Buslast) |
Schnittstellen
| LOXONE Link | Verbindung mit Miniserver |
|---|---|
| DALI | DALI Geräte: max. 10 Geräte / 16 Gruppen DALI Typen: unterstützte DALI Gerätetypen: 0-8, unterstützte DALI-2 Instanztypen: 1-4 Buslänge: max. 300 m / 985 ft bei 1,5 mm² Bustopologie: Bus, Linie, Stern, Baum Busspannung: High: 16 V, Low: O V (typ.) Busversorgung: garantiert: 240 mA, max. 250 mA |
Umgebungsbedingungen
| Temperatur | -40 … 55 °C / -40 … 131 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Klemmentyp | 24 V DC & Loxone Link: DG220B DALI-Schnittstelle: MSTB2,5 |
|---|---|
| Leiterquerschnitt | 24 V DC & Loxone Link: 0,28 … 0,8 mm² / AWG 23 … 18 DALI-Schnittstelle: 0,25 … 2,5 mm² / AWG 24 … 12 |
| Abisolierlänge | 24 V DC & Loxone Link: 5 … 6 mm / 0,2 … 0,24″ DALI-Schnittstelle: 7 mm / 0,28″ |
| Temperaturbeständigkeit | 24 V DC & Loxone Link: −40 … 105 °C / −40 … 221 °F DALI-Schnittstelle: −40 … 70 °C / −40 … 158 °F |
Anschlussplan
| Anschlussplan |
|---|
Produkteigenschaften
| Montageart | Hutschiene nach EN50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 68 g |
|---|---|
| Bruttogewicht | 87 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
Produktmaßzeichnung
Zertifizierungen & Standards
| Normen | IEC 62368-1:2018 UL 62368-1:2019 Ed.3 CSA C22.2#62368-1:2019 Ed.3 |
|---|
Häufige Fragen zur Loxone DALI Extension 10 Geräte
Du planst Beleuchtung mit DALI? Hier haben wir die häufigsten Fragen zur DALI Extension für 10 Geräte für Dich beantwortet.
Planung
Wie viele DALI-Geräte kann ich anschließen?
Bis zu 10 DALI-Leuchten und -Geräte, aufgeteilt in bis zu 16 Gruppen. Unterstützt werden die DALI-Gerätetypen 0–8 und die DALI-2-Instanztypen 1–4.
Welche Sensoren funktionieren?
Die Extension ist DALI-2-zertifiziert. Leuchten nach DALI und DALI-2 funktionieren, Sensoren nur mit DALI-2-Zertifizierung.
Wie lang darf der DALI-Bus sein?
Bis zu 300 m bei 1,5 mm². Du verlegst ihn als Bus, Linie, Stern oder Baum.
Brauche ich ein eigenes DALI-Netzteil?
Nein, die Busversorgung ist integriert (garantiert 240 mA) und lässt sich abschalten, wenn Du eine externe Versorgung nutzt.
Brauche ich die Variante für 10 oder 64 Geräte?
Das hängt von der Zahl Deiner DALI-Geräte ab. Für größere Projekte gibt es die DALI Extension für 64 Geräte.
Installation
Wie wird sie angeschlossen?
Sie sitzt auf der Hutschiene und bekommt 24 V DC sowie die Link-Leitung (blau/weiß) vom Miniserver. Sie zählt zu den bis zu 30 Extensions, die ein Miniserver am Loxone Link aufnimmt. Sie belegt 2 TE.
