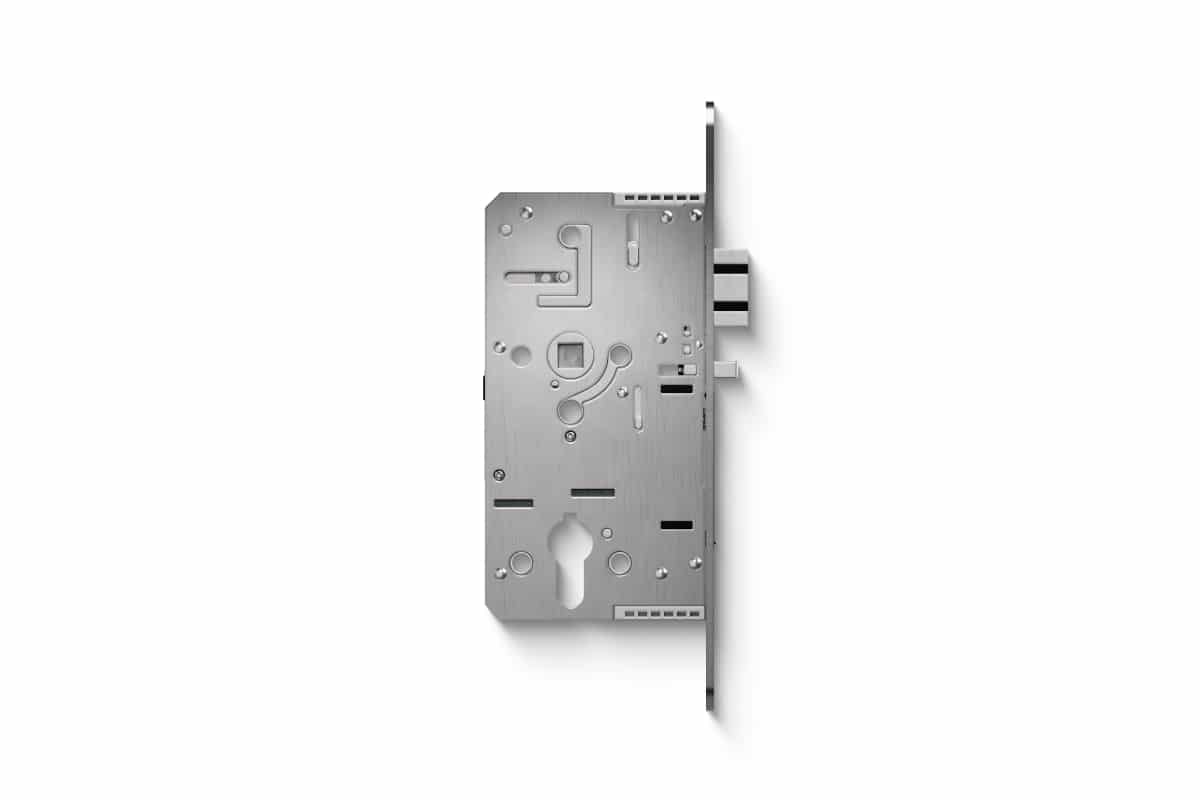

Loxone Door Lock Air Battery
386,75 €
inkl. MwSt. zzgl. Versand
Das Door Lock Air Battery ist ein smartes Türschloss mit Loxone Air Technologie, das unsichtbar im Türblatt verbaut wird – Griff und Beschlag bleiben unverändert. Ohne zusätzliche Verkabelung ist es ideal für Neubau und Nachrüstung, mit Panikfunktion und Türstatus-Rückmeldung im System.
Das Doorlook wird für Dich gefertigt - Lieferzeit ca. 14-21 Arbeitstage
Features
- Elektrisch entkuppelbarer Außentürgriff
- Nahtlose Integration – in Zutrittskontrolle, Alarmsystem und Gebäudeautomation
- Panikfunktion gemäß EN 179 / EN 1125
- Selbstverriegelnder Mechanismus für erhöhte Sicherheit
- Türstatusrückmeldung im System integriert
- Mechanische Notentriegelung
- Nachrüstfreundlich – keine zusätzliche Verkabelung erforderlich
- Elektromechanisches Schloss zertifiziert nach EN 14846
- Feuerschutznachweis gemäß EN 1634-1
Hinweis
Das Door Lock Air Battery kommuniziert über einen eigenen Funkkanal. Daher muss sich ein NFC Code Touch Air (24 V), ein Miniserver Compact, ein Miniserver Go, eine Air Base Extension oder eine Tree to Air Bridge in Air-Reichweite befinden.
Das Door Lock Air ist von jedem Umtausch und Widerruf ausgeschlossen, da es speziell für Dich gefertigt wird.
Drücker, Zylinder und geteilter Vierkantstift sind nicht im Lieferumfang enthalten.
Allgemein
| Schlosstyp | Automatisch verriegelndes Panikschloss |
|---|---|
| Riegel | Fallenriegel Hilfsfalle |
| Rastung | Profilzylinder (PZ) Rundzylinder (RZ) |
Spannungsversorgung
| Batterie-Lebensdauer | bis zu 2 Jahre |
|---|---|
| Batterietyp | 2x 1,5 V AAA Batterien oder 1x 1/2 AA 3,6 V Batterie |
Gewicht & Abmessungen
| Dornmaß | Vollblatt: 50 / 55 / 60 / 65 mm Rohrrahmen: 35 mm |
|---|---|
| Entfernung | Vollblatt: PZ 72 / 88 mm, RZ 78 mm Rohrrahmen: PZ 92 mm |
| Fallenriegel mit Flüstereinsatz | 20 mm Ausschluss |
| Nussvierkant | 9 mm |
| Nettogewicht | 744 g |
| Bruttogewicht | 830 g |
| Packmaß | 260 x 150 x 45 mm |
Schnittstellen
| Loxone Air | 868 MHz (SRD Band Europa), 4 Kanäle wählbar, max. Sendeleistung 15,1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 Kanäle wählbar, max. Sendeleistung 13,2 mW interne Antenne |
|---|
Umgebungsbedingungen
| Temperatur | -20 … 50 °C / -4 … 122 °F |
|---|---|
| Luftfeuchtigkeit | max. 80 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Produkteigenschaften
| Farbe | Edelstahl |
|---|
Zertifizierungen & Standards
| Zertifizierungen | EN 179 EN 1125 EN 14846 EN 1634 |
|---|
Was sind Dornmaß, Abstand und Stulp?
Maße des Türschlosses
Damit das Door Lock Air perfekt zur Tür passt, müssen die Abmessungen des vorhandenen Schlosskastens berücksichtigt werden. Bitte entnimm die Maße entweder dem aktuell verbauten Türschloss oder den technischen Unterlagen der Tür.
Die Grafik zeigt, welche Maße relevant sind und wie diese gemessen werden. Achte darauf, in Millimeter zu messen.
1: Dornmaß (Backset)
Das Dornmaß ist der Abstand von der Vorderkante des Stulps (3) bis zur Mitte des Schlüssellochs/Zylinders (bzw. zur Mitte der Drückernuss).
Es bestimmt, wie weit Schloss und Zylinder im Türblatt nach innen versetzt sind.
So misst du: Von der Vorderkante des Stulps gerade nach innen bis zur Mitte von Zylinder/Schlüsselloch (oder Drückernuss).
2: Abstand (Entfernung)
Der Abstand (auch Entfernung genannt) ist das Maß zwischen Drücker und Zylinder – also Mitte Drückernuss bis Mitte Zylinder. Dieses Maß ist entscheidend dafür, welche Schloss/Garnitur-Kombination passt.
So misst du: Mitte Drückernuss bis Mitte Zylinder.
3: Stulp (Schlossstulp / Stulpbreite)

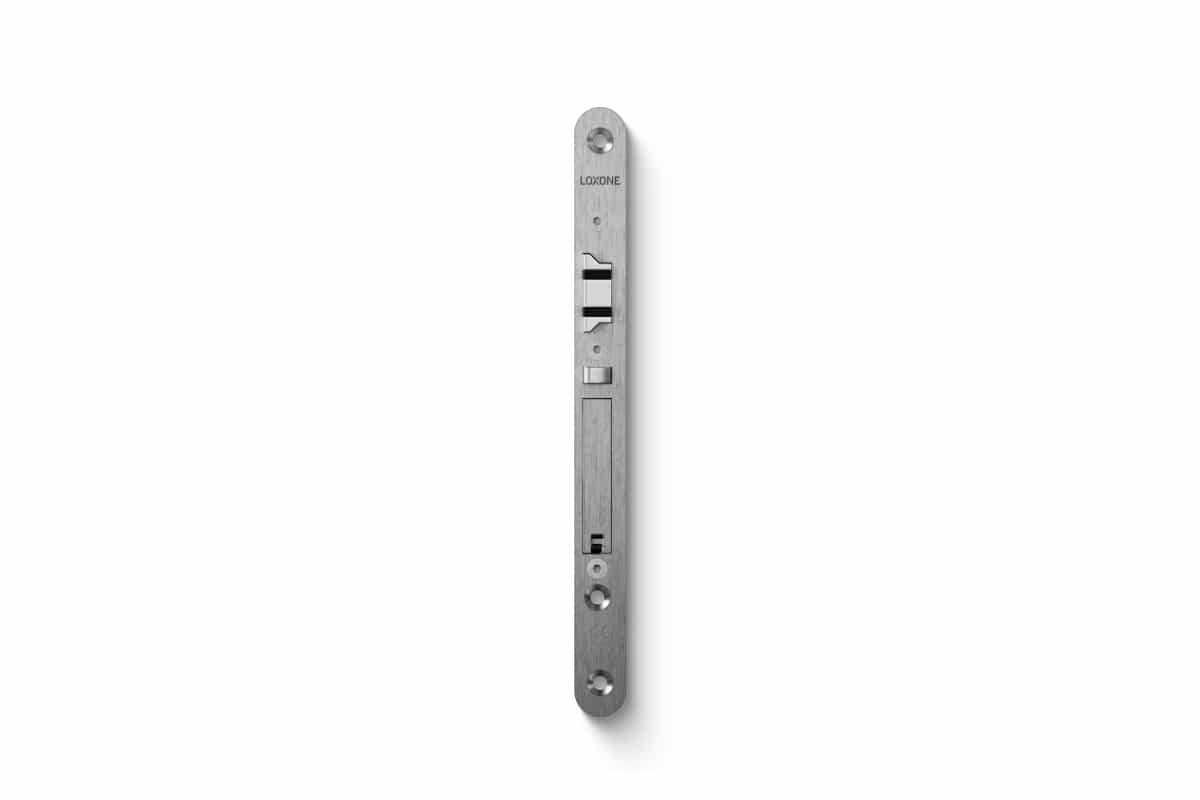

Der Stulp ist die sichtbare Metallleiste an der Türkante, durch die Falle und Riegel austreten.
So misst du: Breite (W), Länge (L) und Stärke (T) des Stulps.
Wie bestimme ich Türanschlag & Öffnungsrichtung?
So gehst du vor:
- Stelle dich auf die Seite der Tür, auf der du die Bänder (Scharniere) siehst.
- Sind die Bänder links → DIN links. Sind die Bänder rechts → DIN rechts.
Die Grafik zeigt die vier möglichen Kombinationen:
- DIN links; nach außen
- DIN links; nach innen
- DIN rechts: nach außen
- DIN links; nach innen
Was ist ein Schließblech und welches wird benötigt?
Das Schließblech wird im Türrahmen (Zarge) montiert. Es ist das Metallteil, in das Falle und Riegel einrasten. Es gibt zwei gängige Varianten:
Flachschließblech
- liegt flach in der Zarge bzw. Im Falz
- hat keinen abstehenden „Lappen“
Wähle „Flachschließblech“, wenn das Schließblech bündig mit der Zarge abschließt.
Lappenschließblech
- hat einen abgewinkelten, vorstehenden Teil (den „Lappen“)
- dieser „Lappen“ ragt in Richtung Türblatt bzw. überdeckt einen Teil der Rahmenkante
- wird verwendet, wenn eine Überdeckung an der Zarge nötig ist, z. B., um den Falz abzudecken oder Unebenheiten auszugleichen
Wähle „Lappenschließblech“, wenn am Schließblech ein sichtbarer, abstehender Winkel vorhanden ist.
So prüfst du: Schaue dir das bestehende Schließblech an: Hat es eine abgewinkelte Überdeckung (Lappe) wähle Lappenschließblech. Ist es plan/flach wähle Flachschließblech.
Datenblatt Door Lock Air Battery
Folder (100700-100715, 100732-100747, 100772-100775)
Folder (100764, 100765, 100766, 100767)
Technische Zeichnung PZ 72 55 xx 20x235x3
Technische Zeichnung PZ 72 65 xx 24x235x3
Technische Zeichnung PZ 78 60 xx 18x235x3
Technische Zeichnung PZ 88 50 xx 20x250x3
Technische Zeichnung PZ 88 60 xx 18x250x3
Technische Zeichnung PZ 92 35 xx 24x270x3
