Der Umbau ist relativ einfach.
In der Anleitung_Umbau_Doorlock_Air_Battery findest Du die Umbau-Schritte.
Lieferumfang:
1x pass. Adapterkabel mit Stecker
2x Klebeetikett
1x Netzteil 230V AC auf 3,3V DC
35,70 €
inkl. MwSt. zzgl. Versand
Du hast das Loxone Door Lock Air Battery, im Türblatt liegt aber ein Kabel? Mit diesem Umbauset versorgst Du das Schloss direkt mit Spannung. Im Lieferumfang sind ein passendes Adapterkabel mit Stecker, 2 Klebeetiketten und ein Netzteil 230 V AC auf 3,3 V DC. Der Umbau ist relativ einfach, die einzelnen Schritte findest Du in unserer Umbauanleitung (PDF).
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Der Umbau ist relativ einfach.
In der Anleitung_Umbau_Doorlock_Air_Battery findest Du die Umbau-Schritte.
Lieferumfang:
1x pass. Adapterkabel mit Stecker
2x Klebeetikett
1x Netzteil 230V AC auf 3,3V DC
Du willst Dein Door Lock Air Battery dauerhaft mit Strom versorgen? Hier die wichtigsten Antworten.
Damit versorgst Du das Door Lock Air Battery direkt mit Strom statt mit Batterien. Voraussetzung ist ein Kabel im Türblatt.
Nein. Das Door Lock Air Inductive wird induktiv über das Schließblech versorgt und braucht kein Adapterset.
Nein. Das Adapterkabel wird statt des Batteriefachs angeschlossen, die Versorgung übernimmt das Netzteil.

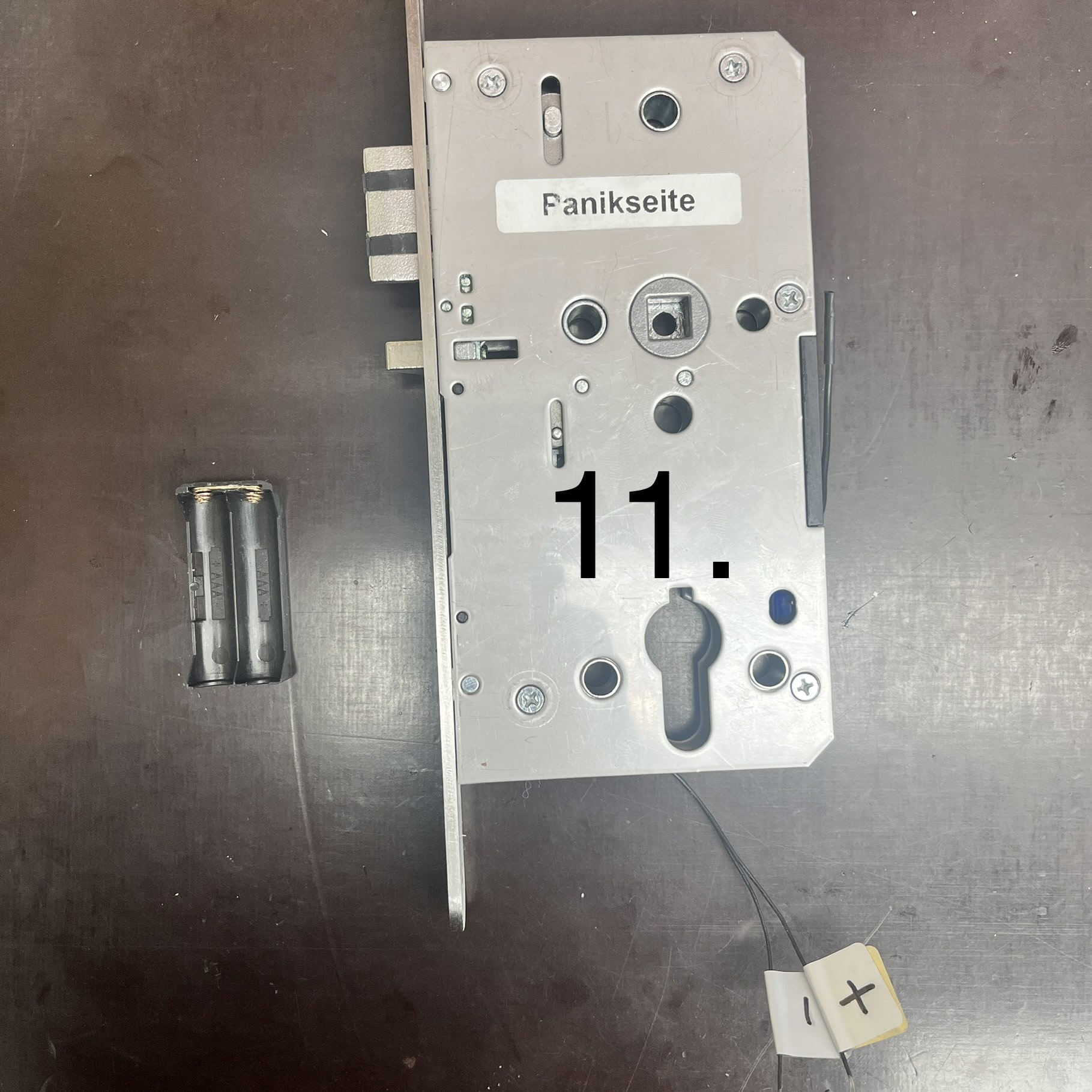

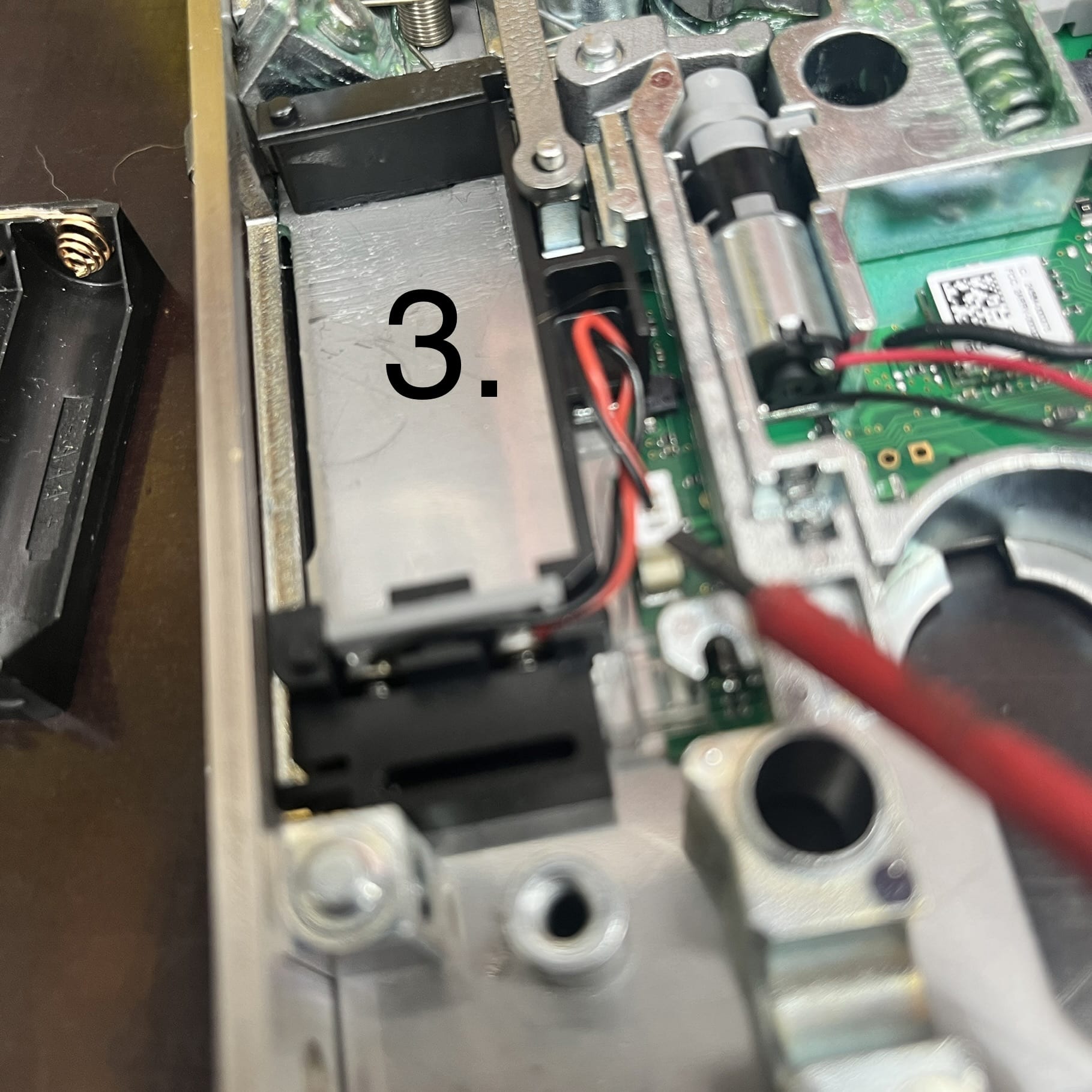

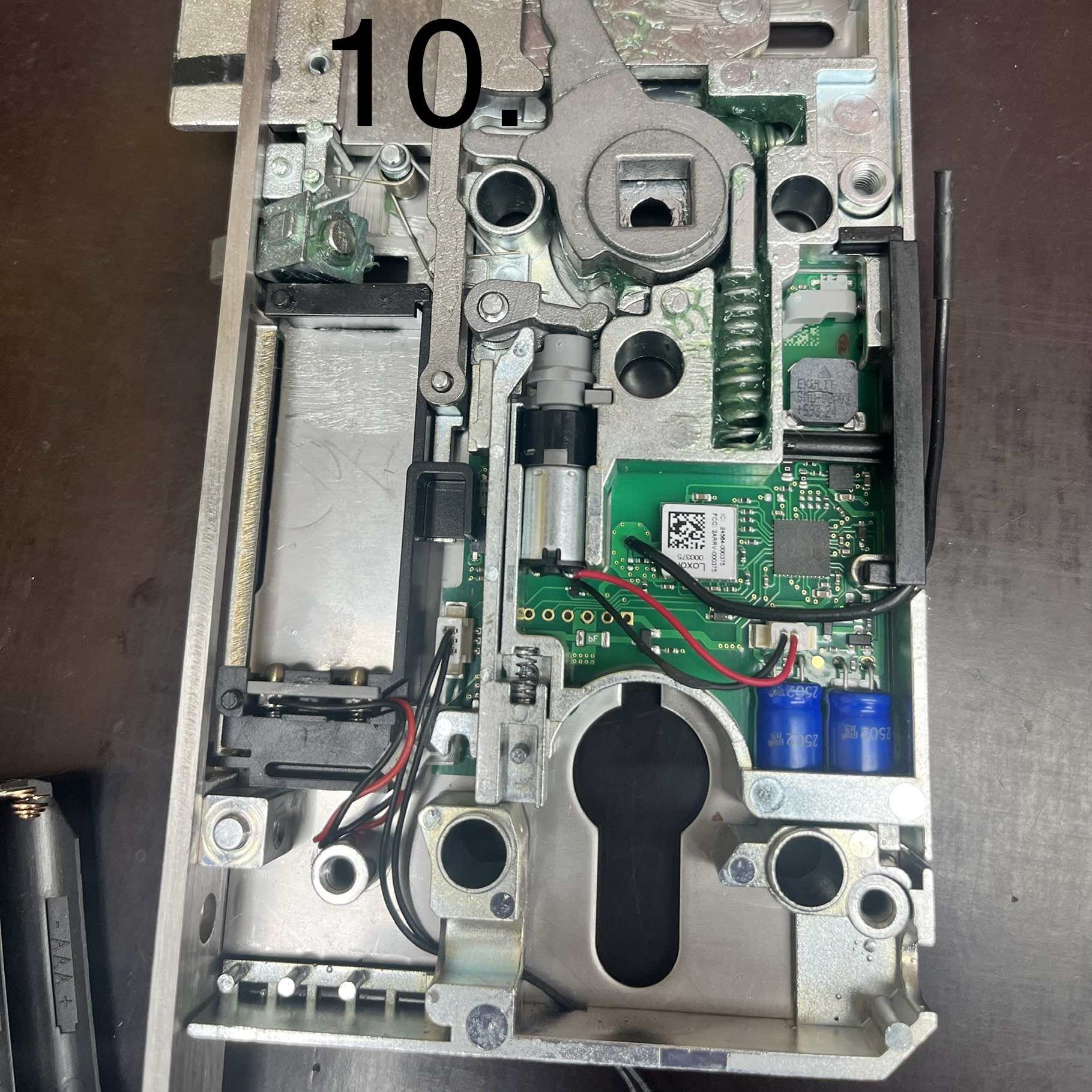

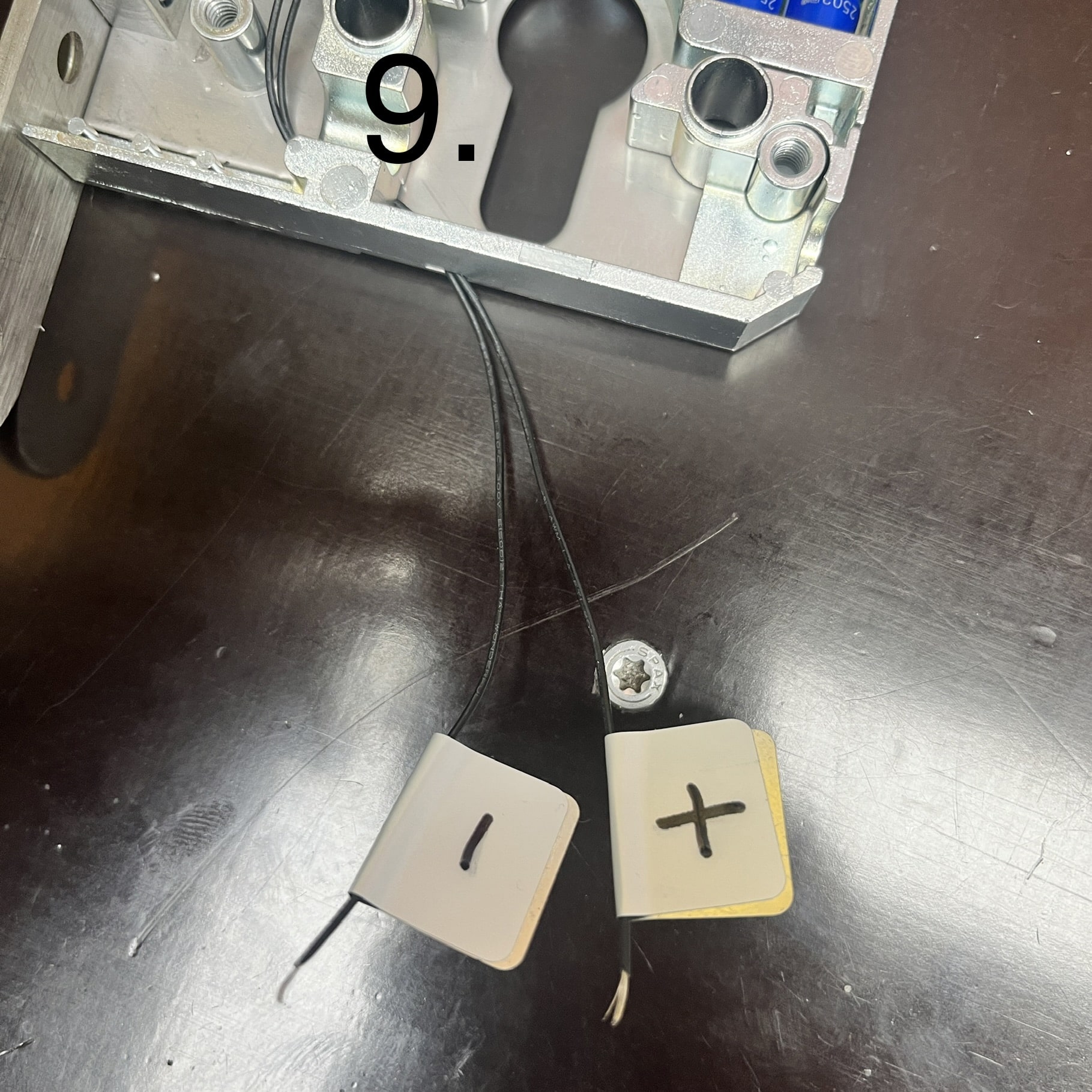

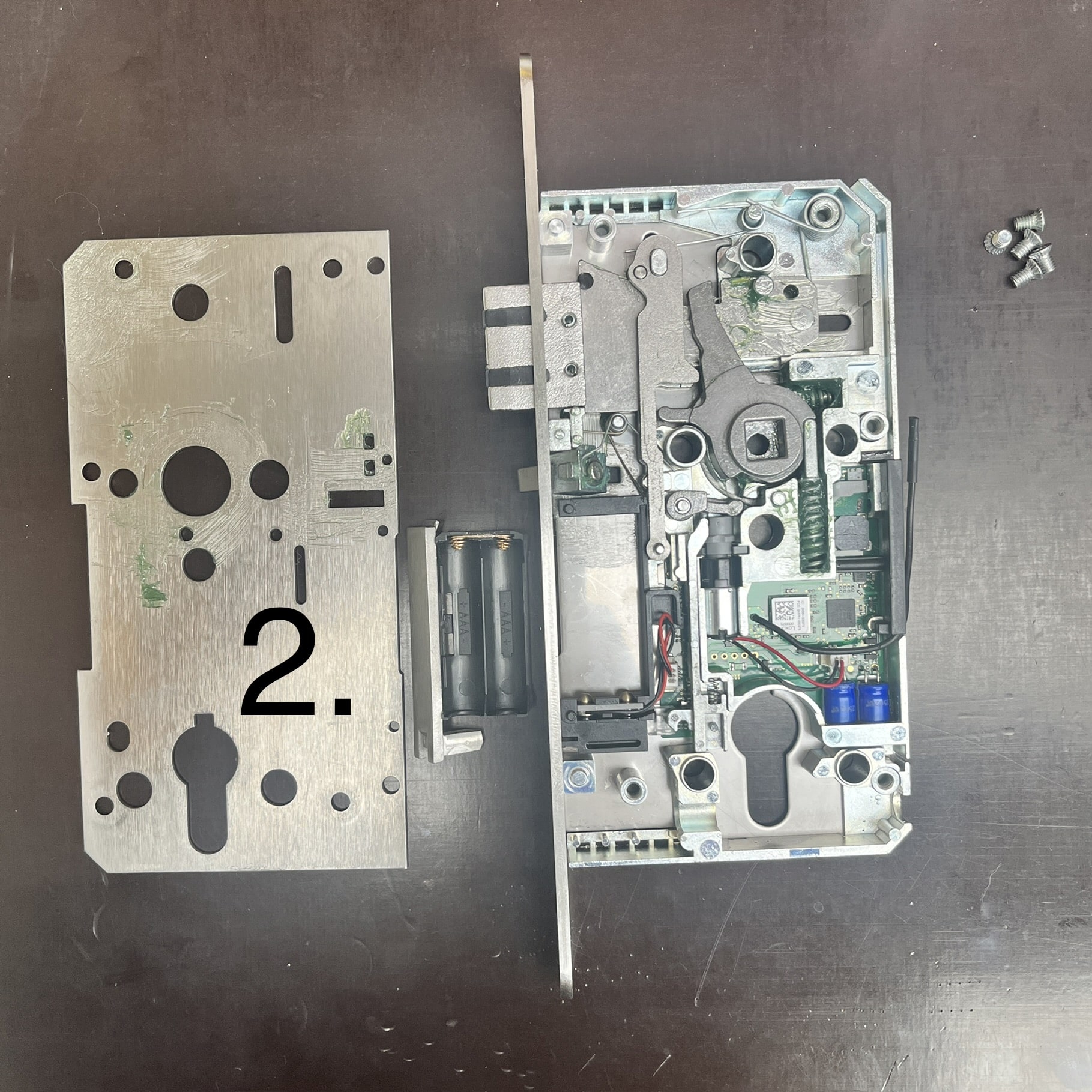

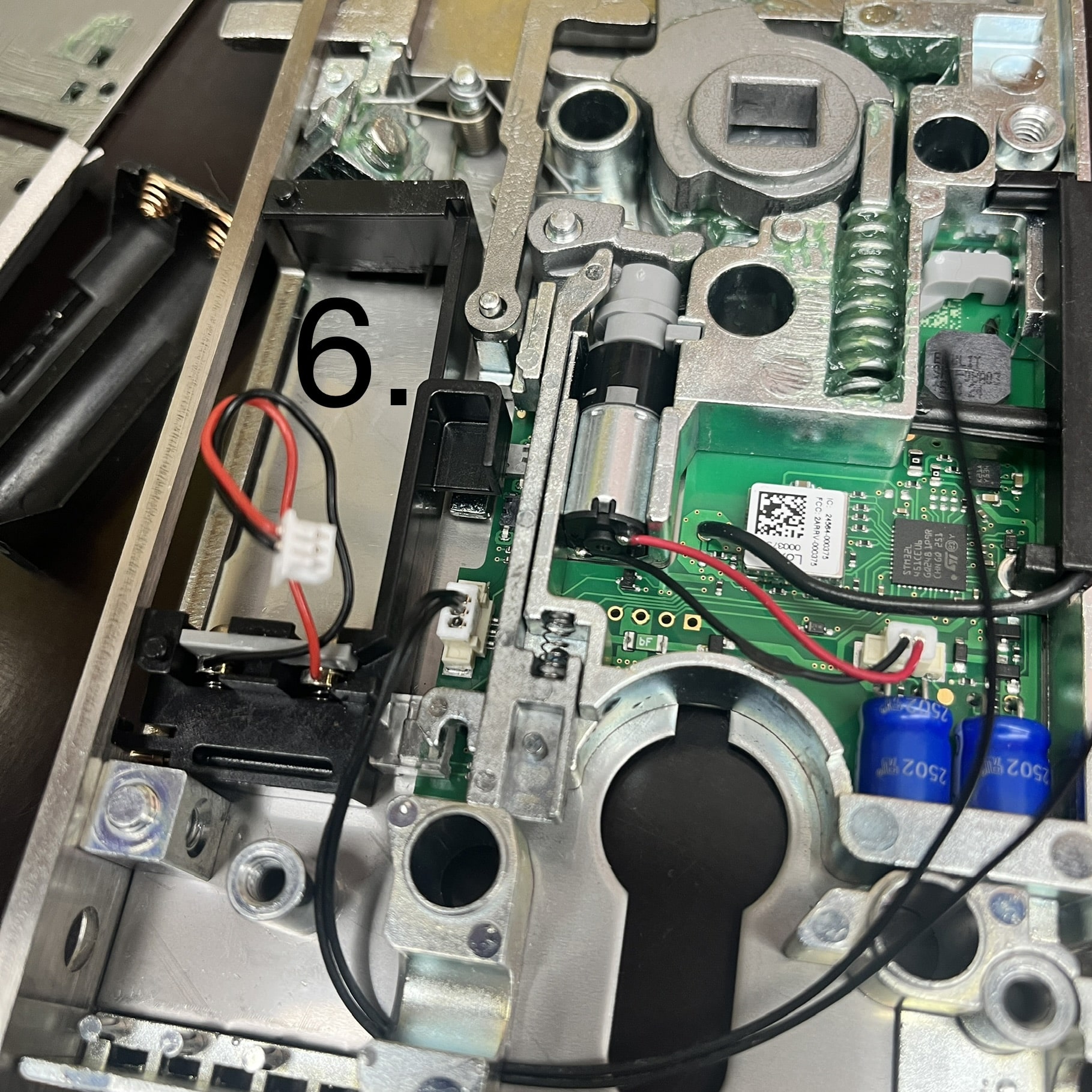

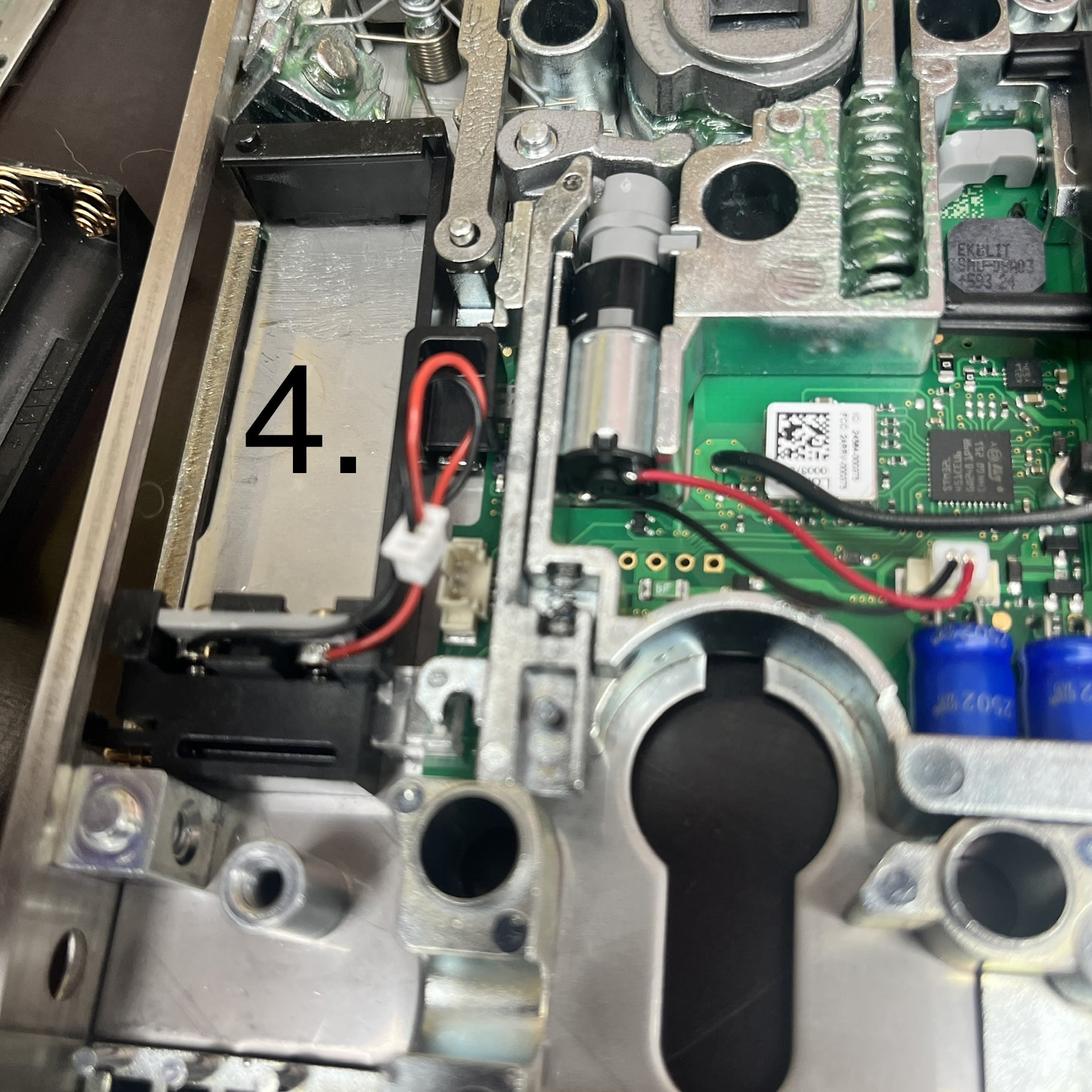

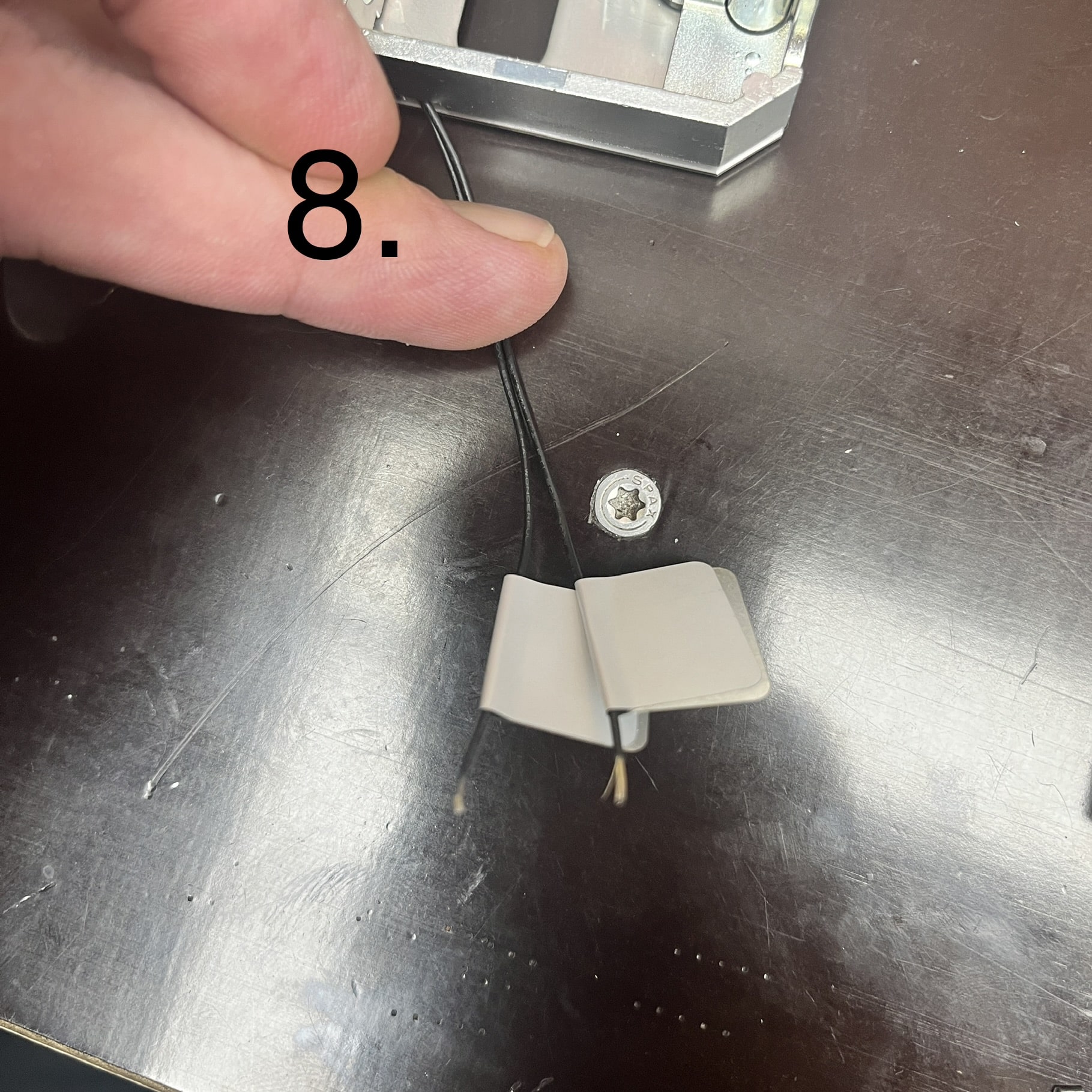

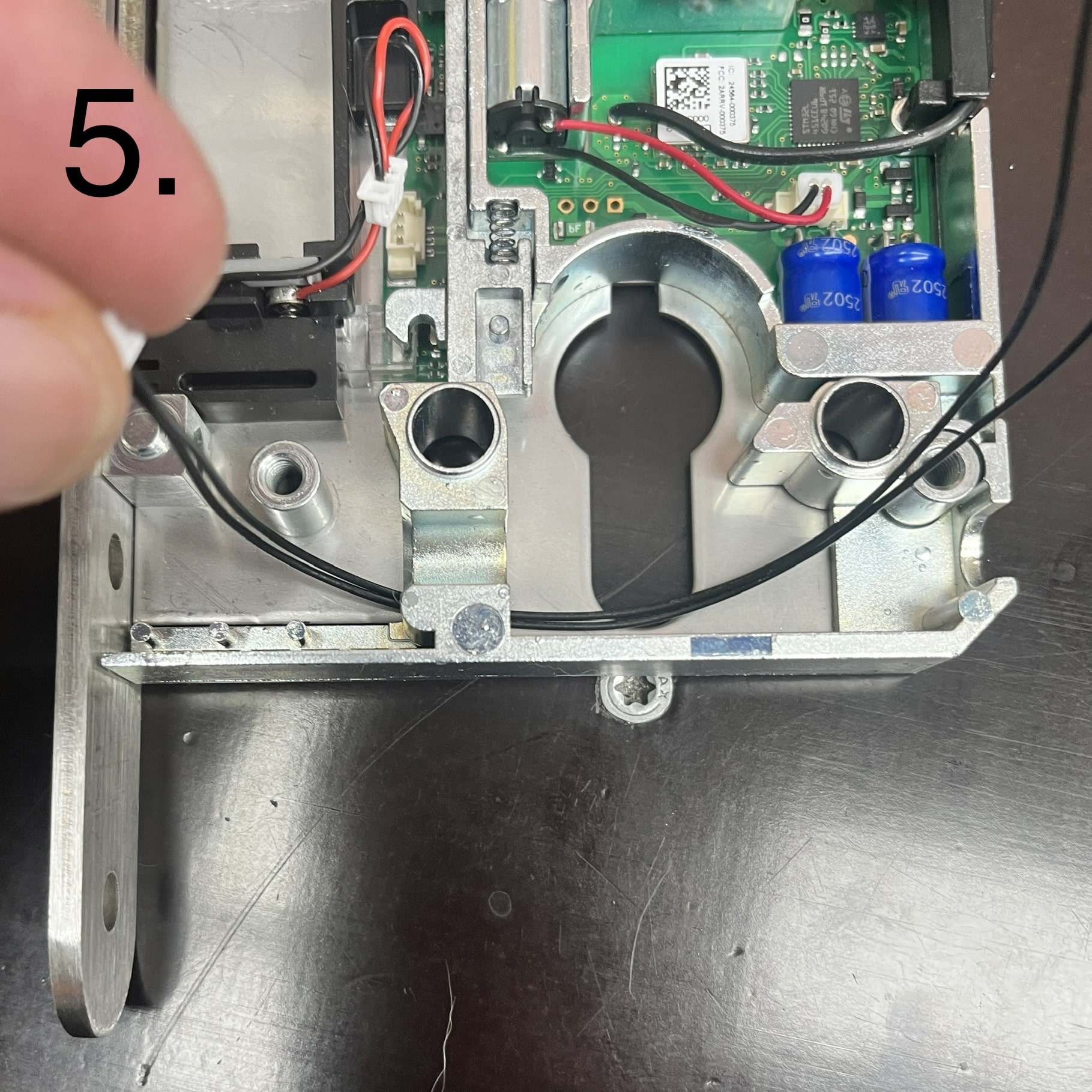

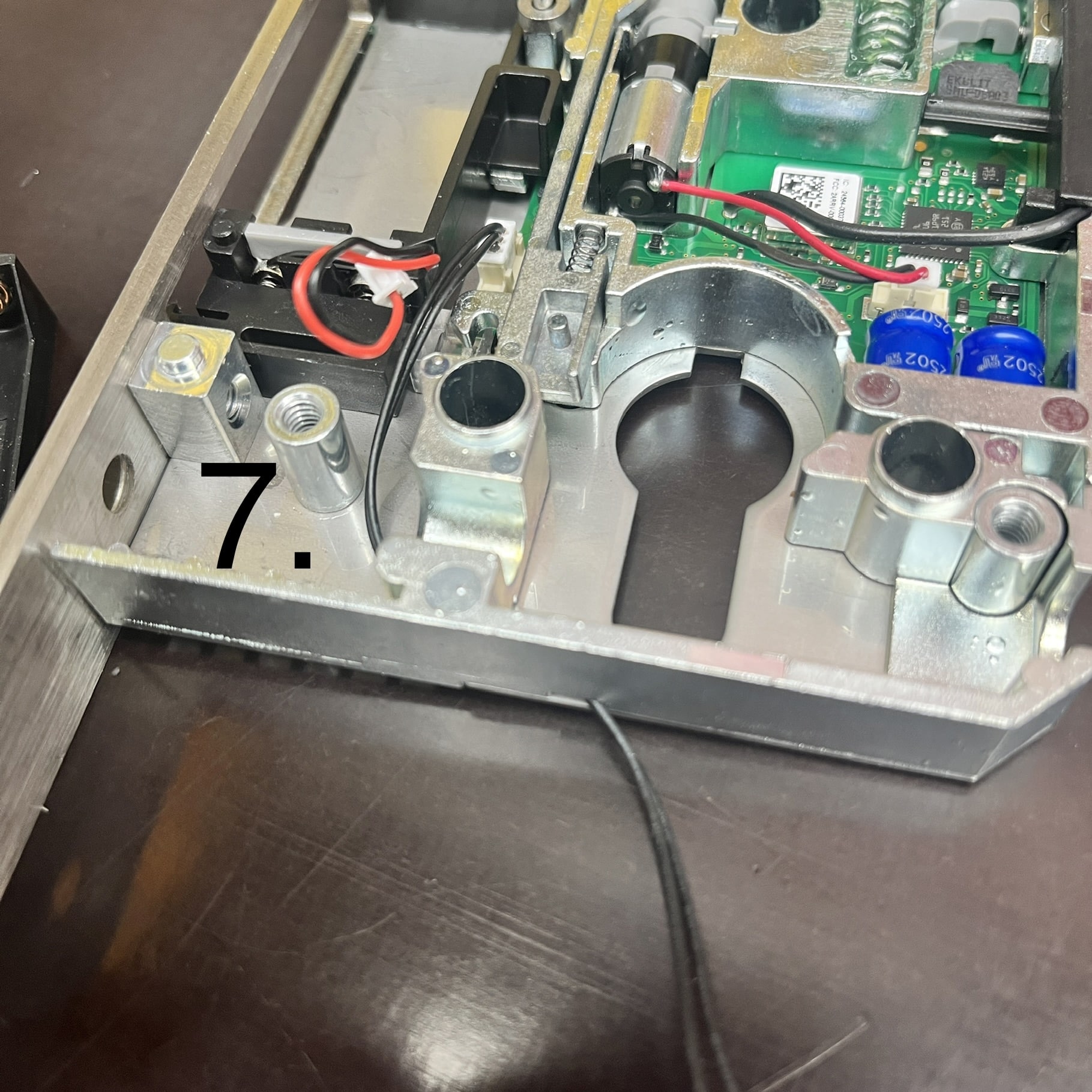

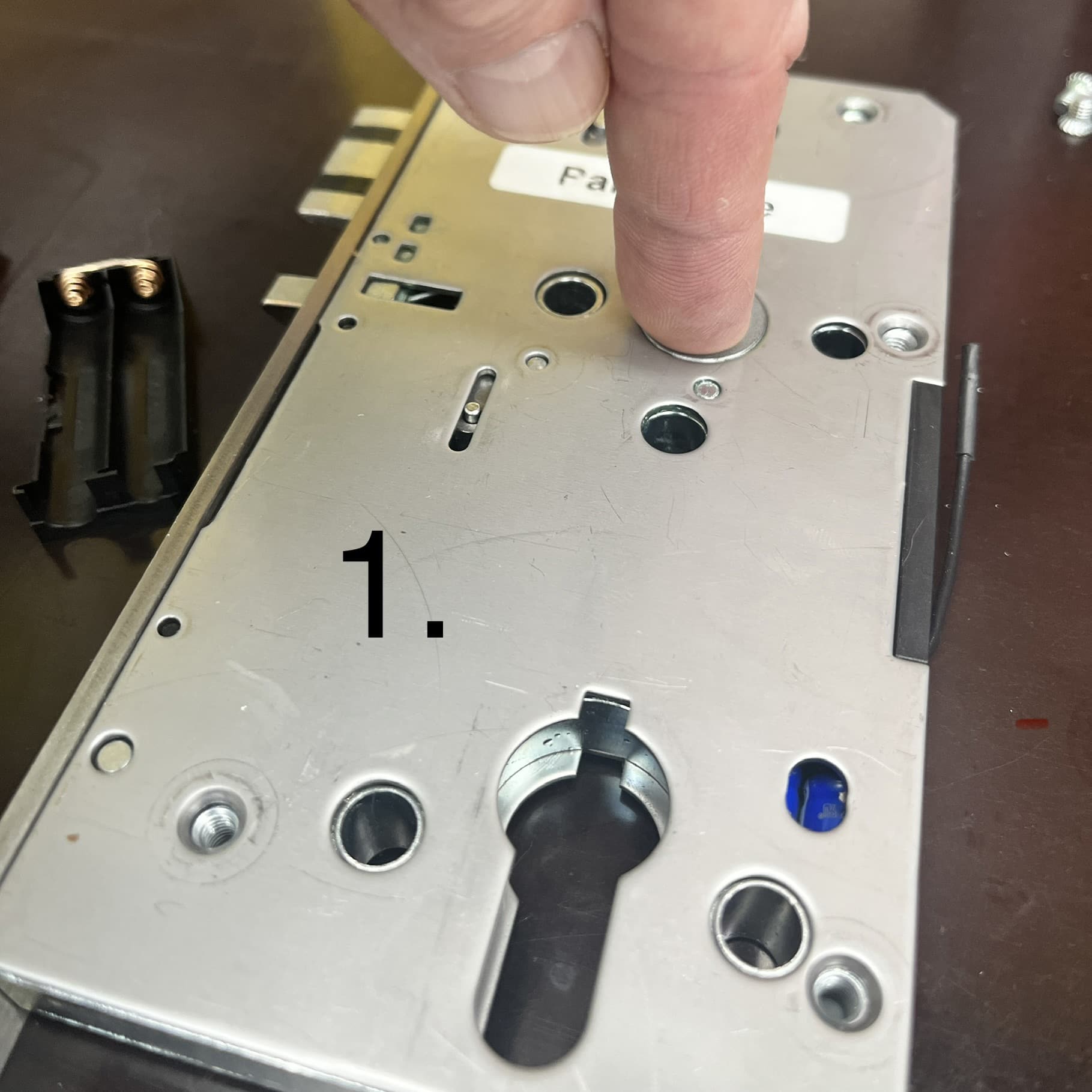

Du öffnest das Schloss, ziehst den kleinen 3-poligen Stecker zum Batteriefach ab und steckst stattdessen das Adapterkabel an. Die beiden Adern führst Du seitlich aus dem Schloss heraus und beschriftest sie mit den beiliegenden Etiketten. Alle Schritte zeigt Dir die bebilderte Anleitung im Reiter „Downloads“.
Außerhalb der Tür. So liegt in der Tür und im Kabelübergang nur Kleinspannung an. Der Anschluss an 230 V darf nur durch eine Elektrofachkraft erfolgen.
Auf die richtige Polung: Die Ader vom mittleren Pin des Steckers ist Minus, die äußere Ader Plus. Am Netzteil ist die rote Ader Plus. Zwischen den beiden Adern sollten ca. 3 V anliegen.

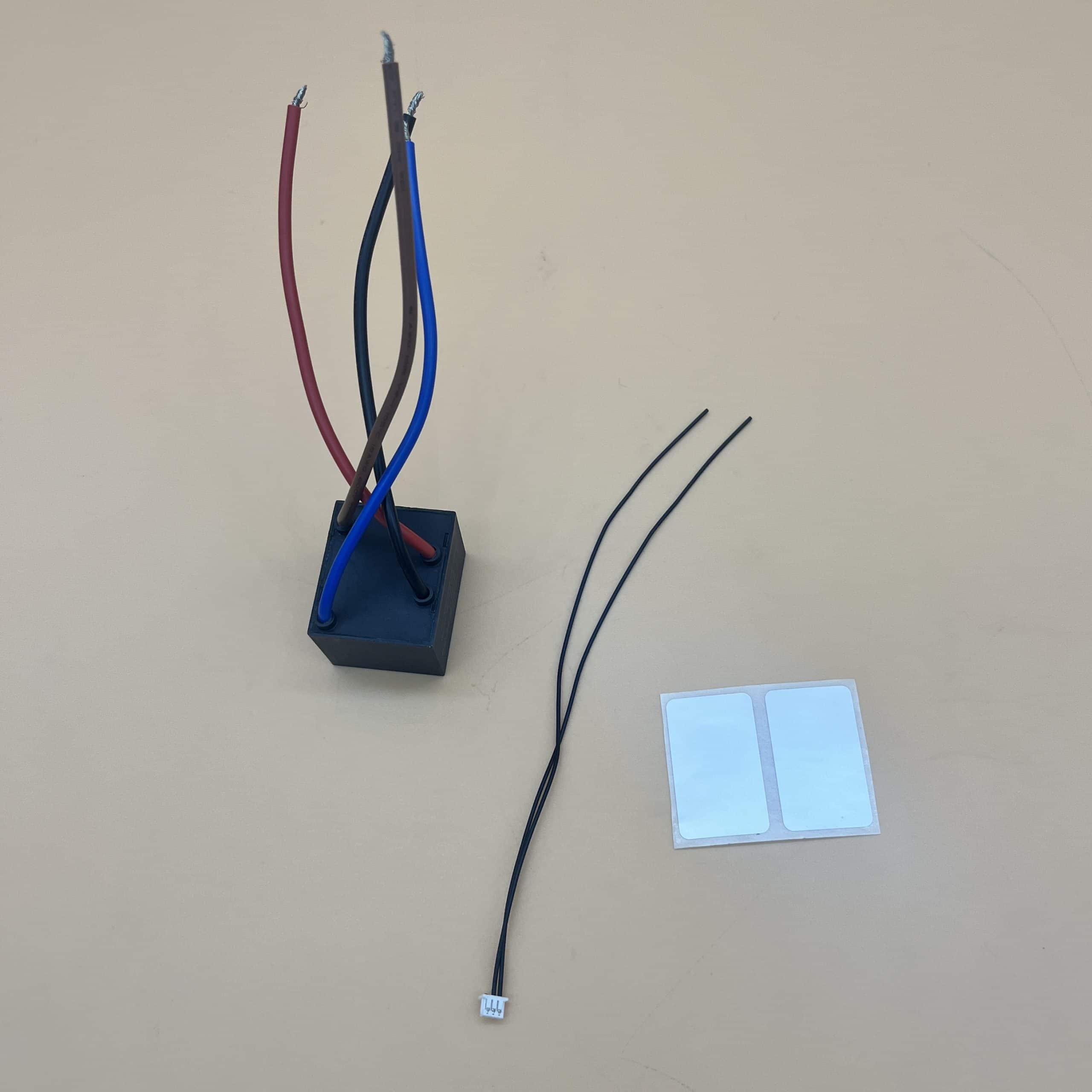

Ein Adapterkabel mit Stecker, zwei Klebeetiketten und ein Netzteil von 230 V AC auf 3,3 V DC. Das Door Lock Air ist nicht dabei.
Deine Frage war nicht dabei?Schreib uns – wir helfen Dir gern weiter.
