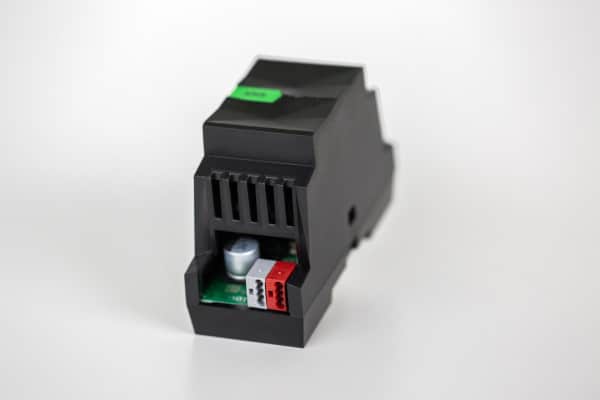

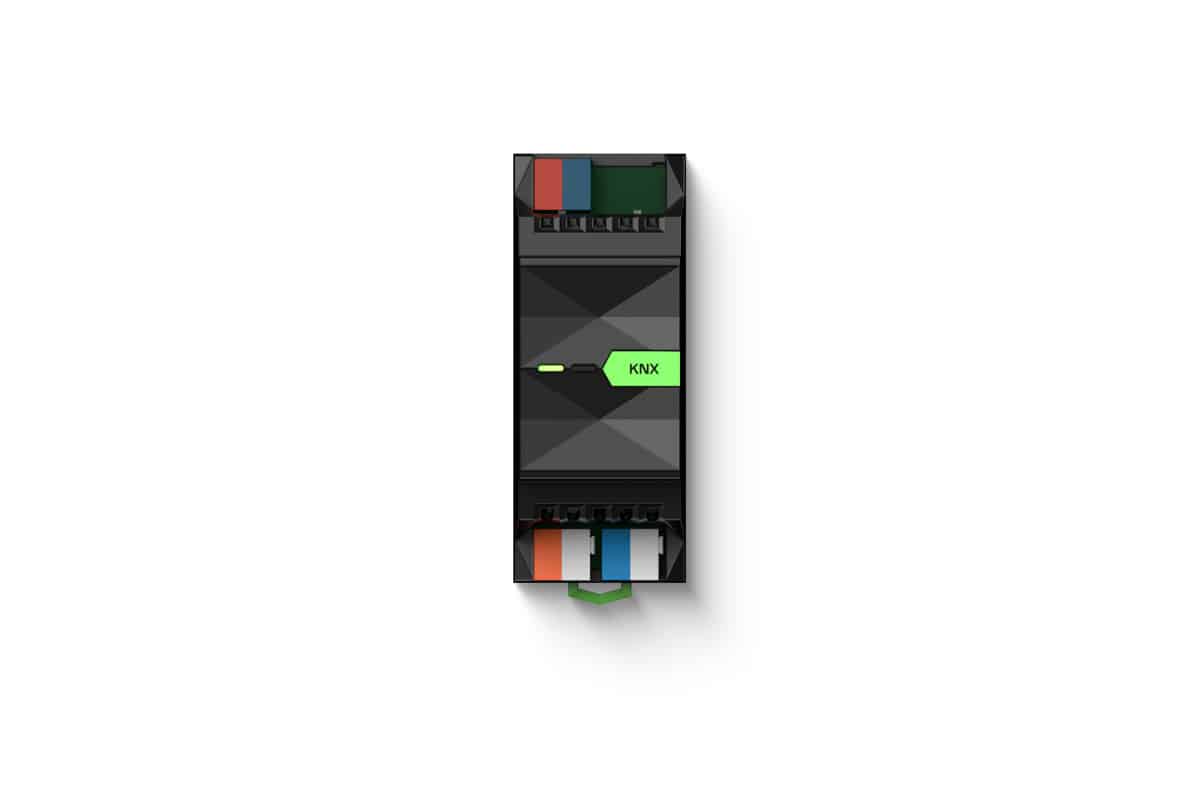

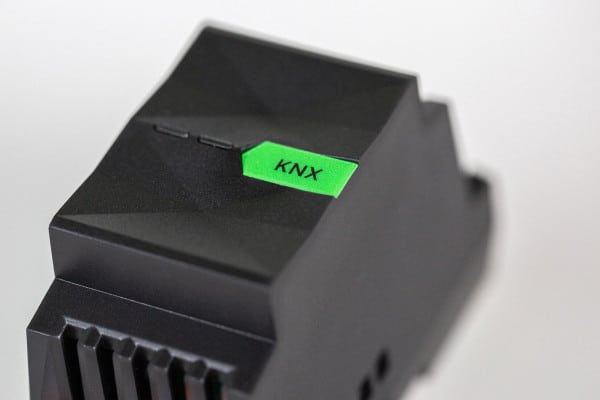

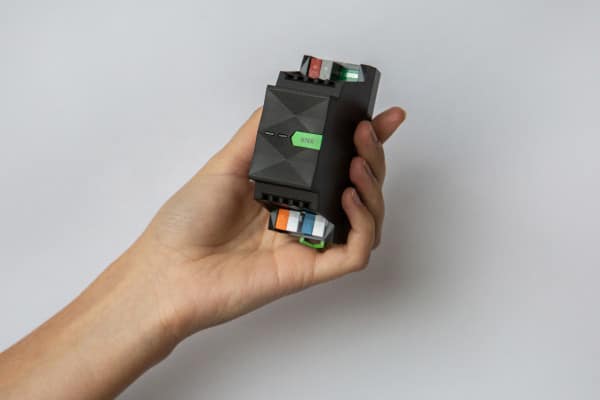

Loxone KNX Extension
682,92 €
inkl. MwSt. zzgl. Versand
Mit der KNX Extension bindest Du KNX-Geräte in Dein Loxone System ein – bis zu 500 Gruppenadressen werden gesendet und empfangen. Ideal, um bestehende KNX-Installationen mit Loxone zu verbinden.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Zur Einbindung von bis zu 500 KNX-Gruppenadressen
- Sendet und empfängt Gruppenadressen unterschiedlicher Datentypen
- Kabellänge bis zu KNX-Netzteil: max. 350m
- Kabellänge bis zum KNX-Gerät: max. 700m
- Totale Kabellänge KNX Bus: max. 1000m
Hinweis
Für den KNX Bus ist eine eigene, spezielle Spannungsversorgung (KNX/EIB Netzteil) notwendig.
Elektrische Spezifikationen
| Versorgungsspannung | 10 … 28 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,08 W |
| Verlustleistung bei max. Last | 0,15 W |
Schnittstellen
| LOXONE Link | Verbindung mit Miniserver |
|---|---|
| KNX | zur Einbindung von bis zu 500 KNX Gruppenadressen insgesamt Kabellänge bis zu KNX Netzteil: max. 350 m / 1.148 ft Kabellänge bis zu erstem KNX Gerät: max. 700 m / 2.297 ft Totale Kabellänge KNX Bus: max. 1000 m / 3.281 ft |
Umgebungsbedingungen
| Temperatur | -25 … 55 °C / -13 … 131 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Leiterquerschnitt | 0,25 … 0,8 mm² / AWG 23 … 18 |
|---|---|
| Abisolierlänge | 5 mm / 0,2” |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F |
Produkteigenschaften
| Montageart | Hutschiene nach EN50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 55 g |
|---|---|
| Bruttogewicht | 74 g |
| Produktmaße | 88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten |
| Packmaß | 121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H) |
Produktmaßzeichnung

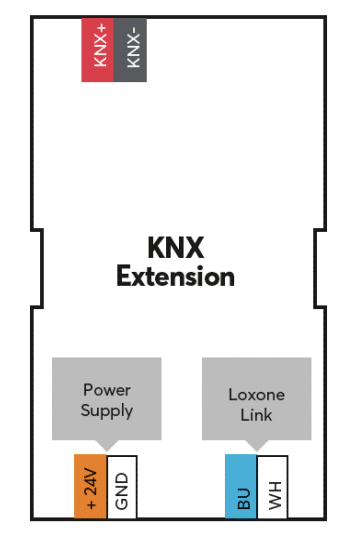

Anschlussplan
Häufige Fragen zur Loxone KNX Extension
Du willst KNX und Loxone verbinden? Hier haben wir die häufigsten Fragen zur KNX Extension für Dich beantwortet.
Planung
Wofür brauche ich die KNX Extension?
Damit verbindest Du eine bestehende KNX-Installation mit Loxone. Taster, Aktoren und Sensoren am KNX-Bus nutzt Du dann in Deiner Loxone Programmierung weiter.
Wie viele Gruppenadressen sind möglich?
Bis zu 500 KNX-Gruppenadressen unterschiedlicher Datentypen – gesendet und empfangen.
Brauche ich ein KNX-Netzteil?
Ja. Der KNX-Bus braucht wie üblich eine eigene KNX/EIB-Spannungsversorgung. Die KNX Extension versorgt den Bus nicht.
Wie lang darf die KNX-Leitung sein?
Bis zum KNX-Netzteil max. 350 m, bis zum KNX-Gerät max. 700 m und insgesamt max. 1000 m.
Installation
Wie wird sie angeschlossen?
Sie sitzt auf der Hutschiene (2 TE) und bekommt 24 V DC sowie die Link-Leitung (blau/weiß) vom Miniserver. Sie zählt zu den bis zu 30 Extensions, die ein Miniserver am Loxone Link aufnimmt.
