Features
- Kompakter Formfaktor
- Spannung einstellbar
- Überlast- und Kurzschlussschutz
- Geräuschloser Betrieb
AC Eingang (Netzspannung)
| Nennspannung | 120 … 240VAC, 50 … 60Hz |
|---|---|
| Eingangsstrom | 0.95A |
| Einschaltstrom | typ. 80A |
| Wirkungsgrad | typ. 93% |
| Leistungsaufnahme ohne Last | typ. 250mW |
| Leistungsfaktor | typ. 0,55 |
DC Ausgänge
| Nennspannung | 22.5 … 27VDC (+/- 7%) |
|---|---|
| Nennstrom | 4.2A @ 240VAC 2.5A @ 120VAC |
| Schutzfunktion | SELF und PELV fähig |
| Reaktion auf Ausgangskurzschluss | Automatische Neustarts |
| Parallelbetrieb | Nicht zulässig |
Umgebungsbedingungen
| Temperatur | -25 … 70°C / -13 … 158°F Lastminderung über 40°C erforderlich |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
Anschlussklemmen
| Leiterquerschnitt | AC Eingang: 0,25 … 2,5mm² / AWG30 … 12 DC Ausgänge: 0,25 … 2,5mm² / AWG28 … 12 |
|---|---|
| Abisolierlänge | AC Eingang: 7mm / 0,28″ DC Ausgänge: 7mm / 0,28″ |
| Drehmoment der Klemmen | AC Eingang: 0.5Nm / 0.37 lbf ft DC Ausgang: 0.5Nm / 0.37 lbf ft |
| Temperaturbeständigkeit | AC Eingang: -40 … 115°C / -40 … 239°F DC Ausgang: -40 … 120°C / -40 … 248°F |
Elektrische Spezifikationen
| Schutzart | PELV empfohlen |
|---|
Produkteigenschaften
| Montageart | Hutschiene nach EN50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 142,8 g |
|---|---|
| Bruttogewicht | 165,2 g |
| Produktmaße | 36,1x112x57,1mm / 1,42×4,41×2,24” (LxBxH), 2 Teilungseinheiten |
| Packmaß | 132x38x62mm / 5.20×1.50×2.44” (LxWxH) |

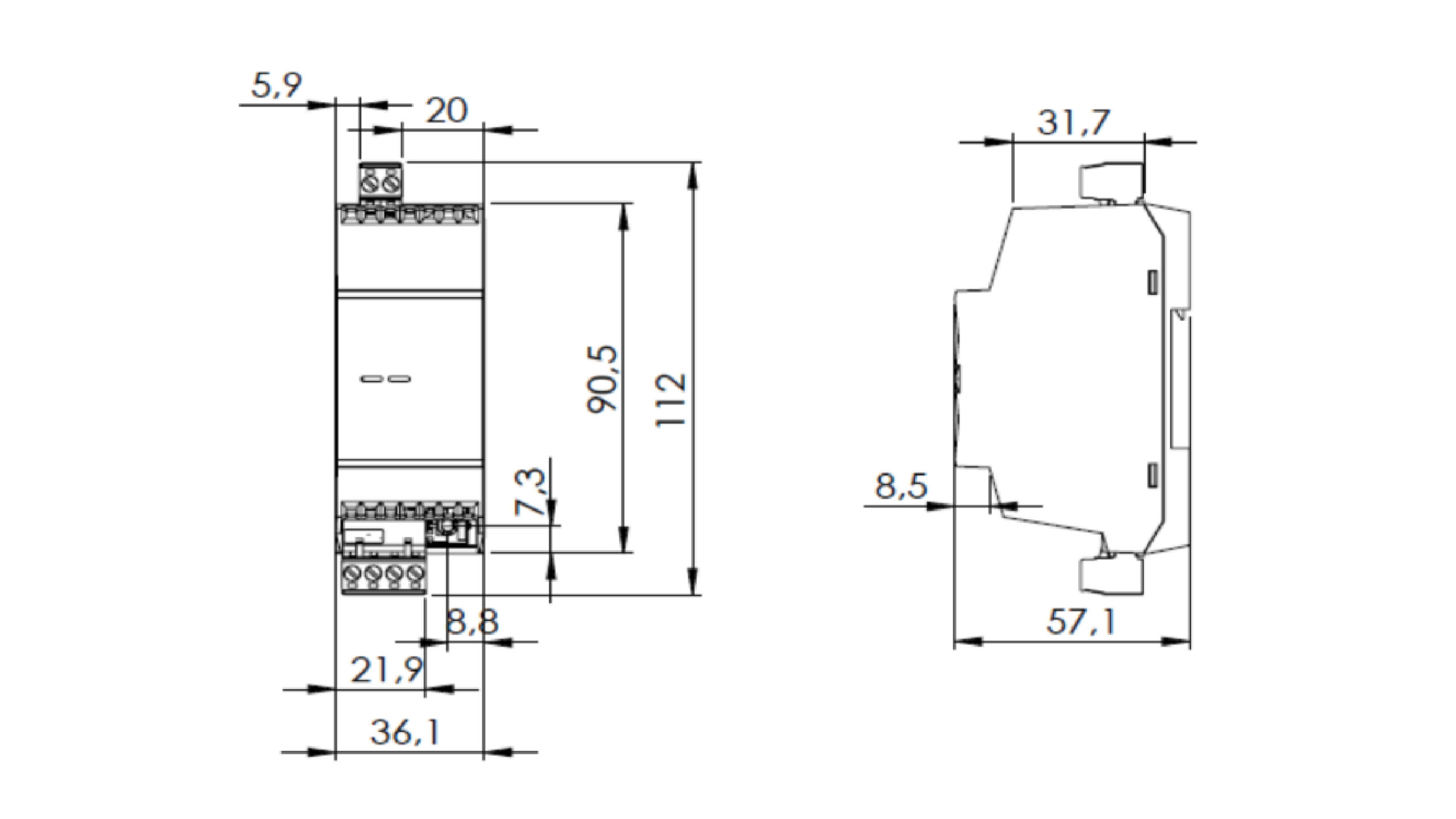

Produktmaßzeichnung

Zertifizierungen & Standards
| Schutzklasse | IP20 |
|---|---|
| Verschmutzungsgrad | 2 |
| EMV entspricht den folgenden Normen | EN 61000-6-1 EN 61000-6-3 |
| Zertifizierungen | IEC 62368-1 EN 61000-3-2 CB Zertifikat, UL62368 ″Multilisting″ |

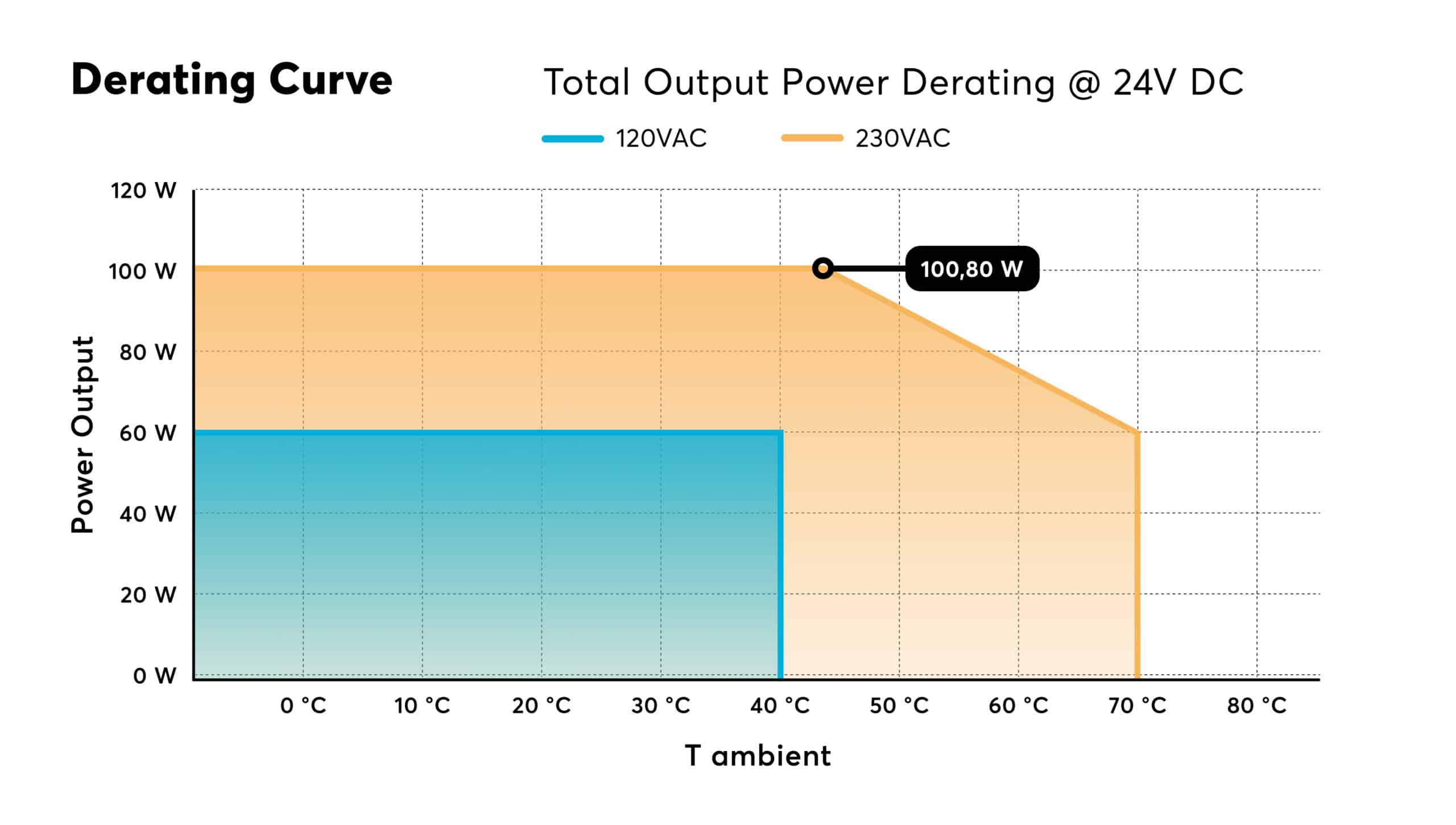

Lastminderung

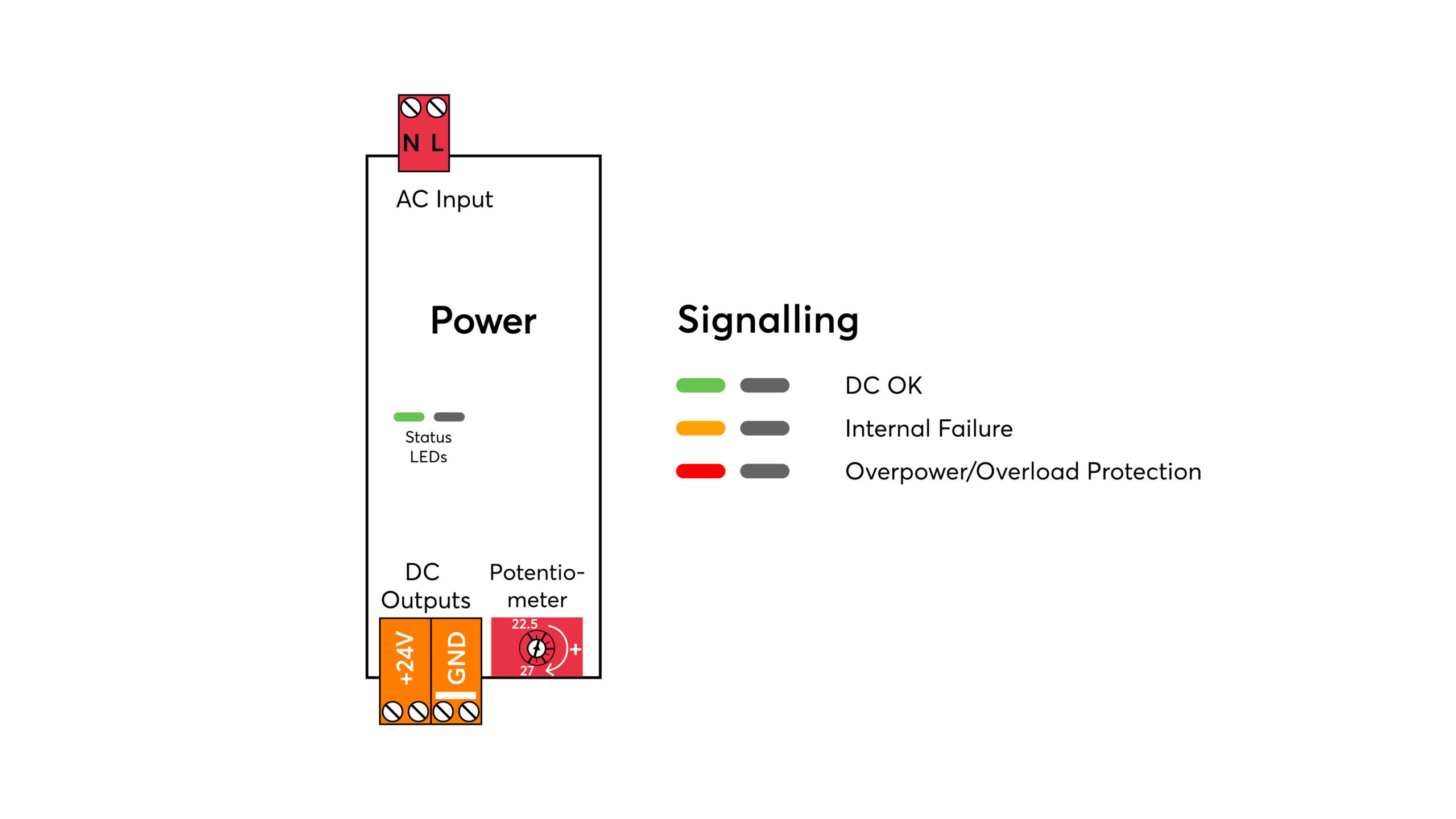

Anschlussplan
