Loxone Wallbox 11kW 16A Air

Name: Loxone Wallbox 11kW 16A Air
Brand: Loxone
SKU: 100527
Price: 773.50 EUR
Availability: InStock

773,50 €

inkl. MwSt. zzgl. Versand

Mit der Loxone Wallbox lädst Du Dein Elektroauto dynamisch von 1,38 bis 11 kW – auf Wunsch mit PV-Überschuss oder zu günstigen Börsenstrompreisen. Sie funkt über Loxone Air, zusätzlich lassen sich bis zu 3 Tree-Geräte direkt anschließen.

Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage

Artikelnummer: 100527 Kategorie: Energie Marke: Loxone

Features

Kostenlos laden: PV-Überschuss effizient nutzen
Strombörse inklusive: günstig laden, auch ohne PV-Anlage – ideal für variable Stromtarife
Einfache Bedienung mit dem Touch Pure Flex oder der Loxone App
Flottentauglich: Absicherung der Leitung und des Gebäudes dank optimaler Leistungsverteilung
Nutzeridentifikation und Abrechnung per NFC
Bis zu 5 anpassbare Lademodi
Einfache Integration über Tree oder Air
OCPP-fähig
MID-Konformität erreichbar in Kombination mit dem Loxone Energiezähler Tree
Zertifiziert für TOR nach OVE R37:2024

Hinweis

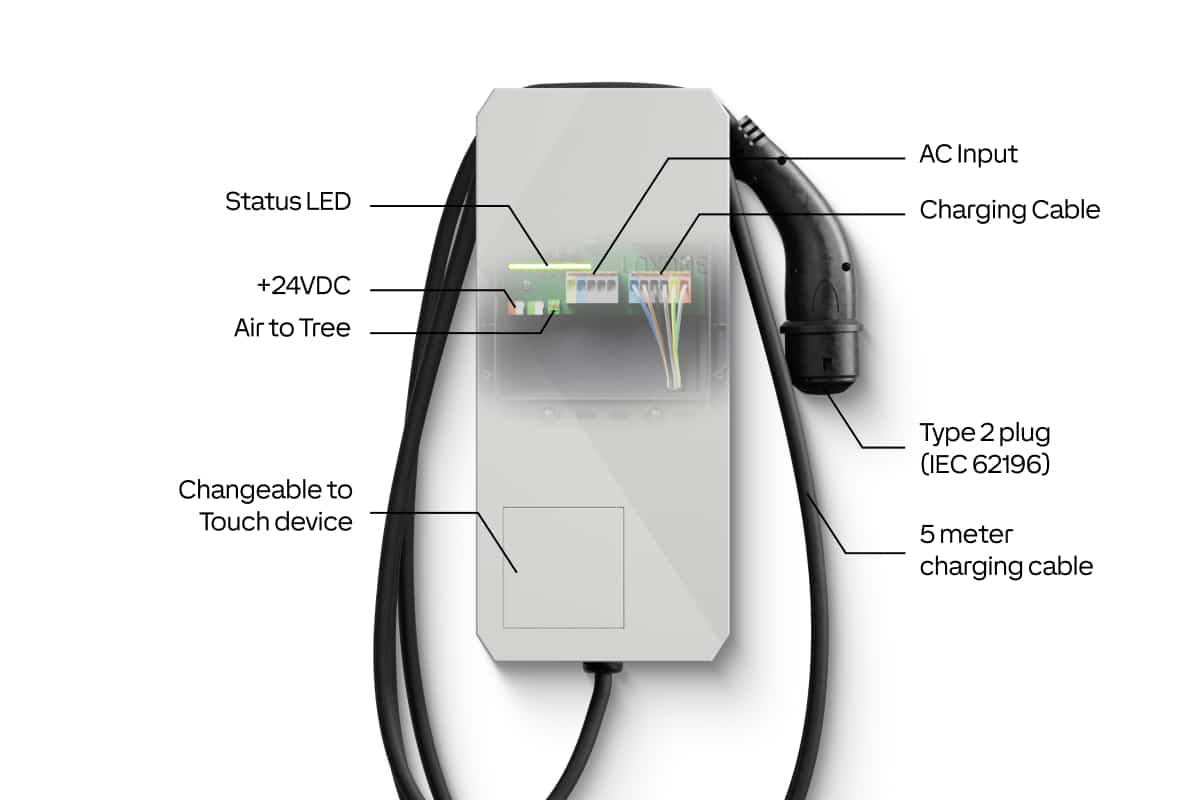

Air-Variante: Über die integrierte Tree-Schnittstelle schließt Du bis zu 3 Tree-Geräte wie Energiezähler, NFC Code Touch oder Touch-Geräte direkt an.

Elektrische Spezifikationen

Nennspannung	AC Eingang (Netzspannung): 3x 230/400V or 1x 230V, 50-60Hz 24V DC Ausgang: 24V DC
Nennstrom	AC Eingang (Netzspannung): 3x 16A or 1x 16A 24V DC Ausgang: max. 100mA
Leistungsaufnahme	AC Eingang (Netzspannung): Standby: 0,6W, Laden: 4W 24V DC Ausgang: – Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden.
Max. Ladeleistung	11kW (3 phasig 16A) 3,7kW (1 phasig 16A) einstellbar von 1,38kW bis 3,7/11kW
Ladebetriebsart	Ladebetriebsart 3 (IEC 61851-1)
Fehlerstromerkennung	Intern, RDC-MD, DC 6mA (IEC 62955)
Ladekabel mit Stecker	Typ 2 Stecker (IEC 62196) 5 Meter Kabel, 5×2,5mm² + 1×0,5mm²

Schnittstellen

LOXONE Air	Verbindung zu Miniserver / Air Base Extension 868MHz (SRD Band Europe), 4 channels, max. 15.1mWe.r.p. 915MHz (ISM Band Region 2), 10 channels, max. 13.2mW Interne Antenne
LOXONE Tree	Anschluss: bis zu 3 Tree-Geräte Energymeter, Touch-Geräte (z. B. Touch, Touch Pure Flex, NFC Code Touch) Eine Verbindung zur Tree-to-Air-Bridge wird nicht unterstützt. Alle anderen Tree-Geräte werden offiziell nicht unterstützt, können jedoch auf eigene Gefahr angeschlossen werden. Kabellänge: Tree-Geräte müssen direkt im Inneren des Wallbox-Gehäuses installiert werden. Eine Verlegung der Tree-Kabel außerhalb der Wallbox wird nicht empfohlen.
Modbus RTU zum Anschluss von Energiezählern	max. 1 Gerät max. 3m Leitungslänge einstellbare Baudrate & Parität Datentypen: 16 & 32 bit min. Abfragezyklus: 5s
OCPP	1.6 & 2.0.1, NFC Code Touch erforderlich

Umgebungsbedingungen

Temperatur	-20 … 50 °C / -4 … 122 °F
Luftfeuchtigkeit	max. 95 % r. F. (nicht kondensierend)
Schutzart	IP44 (IEC 60529)
Stoßfestigkeitsgrad	IK08 (IEC 62262)
Schutzklasse	Klasse I
Installation	Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule
Empfohlene Montagehöhe	Kabelauslass: 132cm / 52″ Oberkante: 165cm / 65″
Betriebshöhe	max. 2000 m

Anschlussklemmen

Klemmentyp	AC Eingang, Ladeausgang: DG2206V DC Ausgang: DG220B Modbus: SPTAF 1
Leiterquerschnitt	AC Eingang, Ladeausgang: 0,5 … 6mm² / AWG 20 … 8 DC Ausgang: 0,28 … 0,8mm² / AWG 23 … 18 Modbus: 0,25 … 0,75mm² / AWG 24 … 16
Abisolierlänge	AC Eingang, Ladeausgang: 12mm / 0,47" DC Ausgang: 5 … 6mm / 0,2 … 0,24" Modbus: 8mm / 0,31"
Temperaturbeständigkeit	AC Eingang, Ladeausgang: -40 … 105°C / -40 … 221°F DC Ausgang: -40 … 105°C / -40 … 221°F Modbus: -60 … 100°C / -76 … 212°F
Anschlussraum	Hutschiene mit 158mm / 6,2" Breite, Platz für Geräte mit bis zu 9 Teilungseinheiten

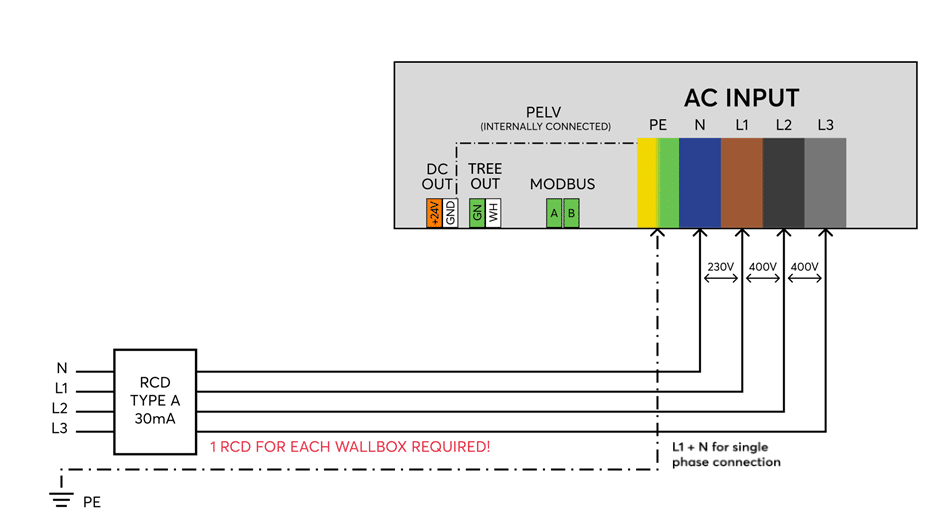

Anschlussplan

Produkteigenschaften

Farbe	Gehäuse: RAL 9005 Dekorabdeckung: RAL 9003
Glanzgrad	Matt

Gewicht & Abmessungen

Nettogewicht	3,5 kg
Bruttogewicht	4,8 kg
Produktmaße	430x190x130mm / 16,93×7,48×5,12" (HxBxT)
Packmaß	575x330x155mm / 22,64×12,99×6,1" (HxBxT)

Produktmaßzeichnung

Zertifizierungen & Standards

Verschmutzungsgrad	3
Normen	CE (LVD 2014/35/EU, EMCD 2014/0/EU) IEC 61851-1 IEC 61851-22
Zertifizierungen	Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6) OVE R37:2024 (AT TOR)
