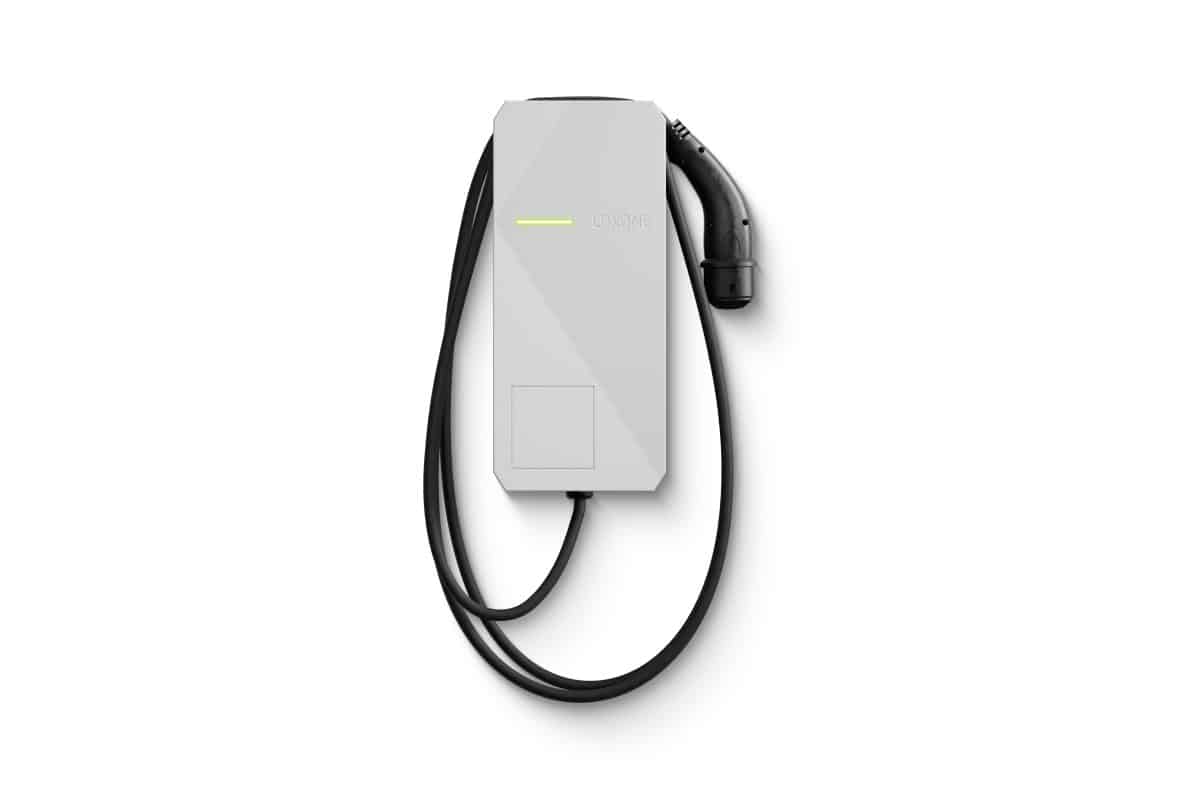

Loxone Wallbox 11kW 16A Tree
773,50 €
inkl. MwSt. zzgl. Versand
Mit der Loxone Wallbox lädst Du Dein Elektroauto dynamisch von 1,38 bis 11 kW – auf Wunsch mit PV-Überschuss oder zu günstigen Börsenstrompreisen. Angebunden wird sie über Loxone Tree.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Kostenlos laden: PV-Überschuss effizient nutzen
- Strombörse inklusive: günstig laden, auch ohne PV-Anlage – ideal für variable Stromtarife
- Einfache Bedienung mit dem Touch Pure Flex oder der Loxone App
- Flottentauglich: Absicherung der Leitung und des Gebäudes dank optimaler Leistungsverteilung
- Nutzeridentifikation und Abrechnung per NFC
- Bis zu 5 anpassbare Lademodi
- Einfache Integration über Tree oder Air
- OCPP-fähig
- MID-Konformität erreichbar in Kombination mit dem Loxone Energiezähler Tree
- Zertifiziert für TOR nach OVE R37:2024
Hinweis
Air-Variante: Über die integrierte Tree-Schnittstelle schließt Du bis zu 3 Tree-Geräte wie Energiezähler, NFC Code Touch oder Touch-Geräte direkt an.
Versorgung und Leistung
| Nennspannung | AC-Eingang (Netzspannung)24 VDC Eingang3 x 230/400 V or 1x 230 V, 50-60 Hz18-24 V |
|---|---|
| Nennstrom | AC Eingang (Netzspannung): 3x 16A or 1x 16A 24V DC Eingang: max. 400mA |
| Leistungsaufnahme | AC Eingang (Netzspannung): – 24V DC Eingang: Standby: 0.3W charging: 3W Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden. |
Laden
| Max. Ladeleistung | 11kW (3 phasig 16A) 3,7kW (1 phasig 16A) einstellbar von 1,38kW bis 3,7/11kW |
|---|---|
| Ladebetriebsart | Ladebetriebsart 3 (IEC 61851-1) |
| Fehlerstromerkennung | Intern, RDC-MD, DC 6 mA, (IEC 62955) |

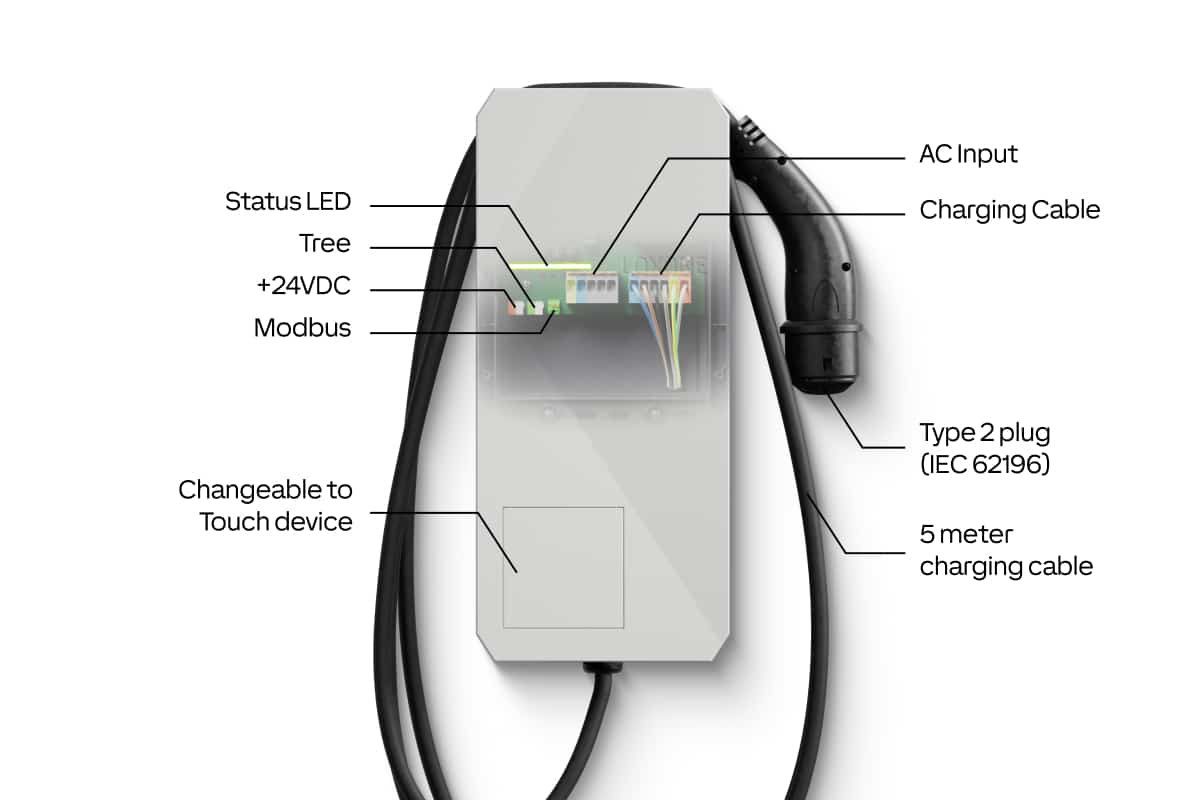

| Ladekabel mit Stecker | Typ 2 Stecker (IEC 62196) 5 Meter Kabel, 5 x 4 mm² + 1 x 0,5 mm² |
Schnittstellen
| LOXONE Tree | Verbindung mit Miniserver / Tree Extension |
|---|---|
| Modbus RTU | max. 1 Gerät max. 3 m Leitungslänge einstellbare Baudrate & Parität Datentypen: 16 & 32 bit min. Abfragezyklus: 0,1 s / 1 s |
| OCPP | 1.6 & 2.0.1, NFC Code Touch erforderlich |
Umgebungsbedingungen
| Temperatur | -20 … 50 °C / -4 … 122 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP44 (IEC 60529) |
| Stoßfestigkeitsgrad | IK08 (IEC 62262) |
| Schutzklasse | Klasse I |
| Installation | Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule |
| Empfohlene Montagehöhe | Kabelauslass: 132cm / 52″ Oberkante: 165cm / 65″ |
| Betriebshöhe | max. 2000 m |
Anschlussklemmen
| Leiterquerschnitt | 0,5 … 6 mm² / AWG 20 … 80,75 … 2,5 mm² / AWG 18 … 130,28 … 0,8 mm² / AWG 23 … 180,25 … 0,75 mm² / AWG 24 … 16 |
|---|---|
| Abisolierlänge | 12 mm / 0,47"5 mm / 0,2”5 … 6 mm / 0,2 … 0,24"8 mm / 0,31" |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F-40 … 105 °C / -40 … 221 °F-40 … 105 °C / -40 … 221 °F-60 … 100 °C / -76 … 212 °F |
| Anzugsdrehmoment | -0,35 … 0,4 Nm / 0,26 … 0,3 lbf·ft– |
| Anschlussraum | Hutschiene mit 158mm / 6,2″ Breite, Platz für Geräte mit bis zu 9 Teilungseinheiten |

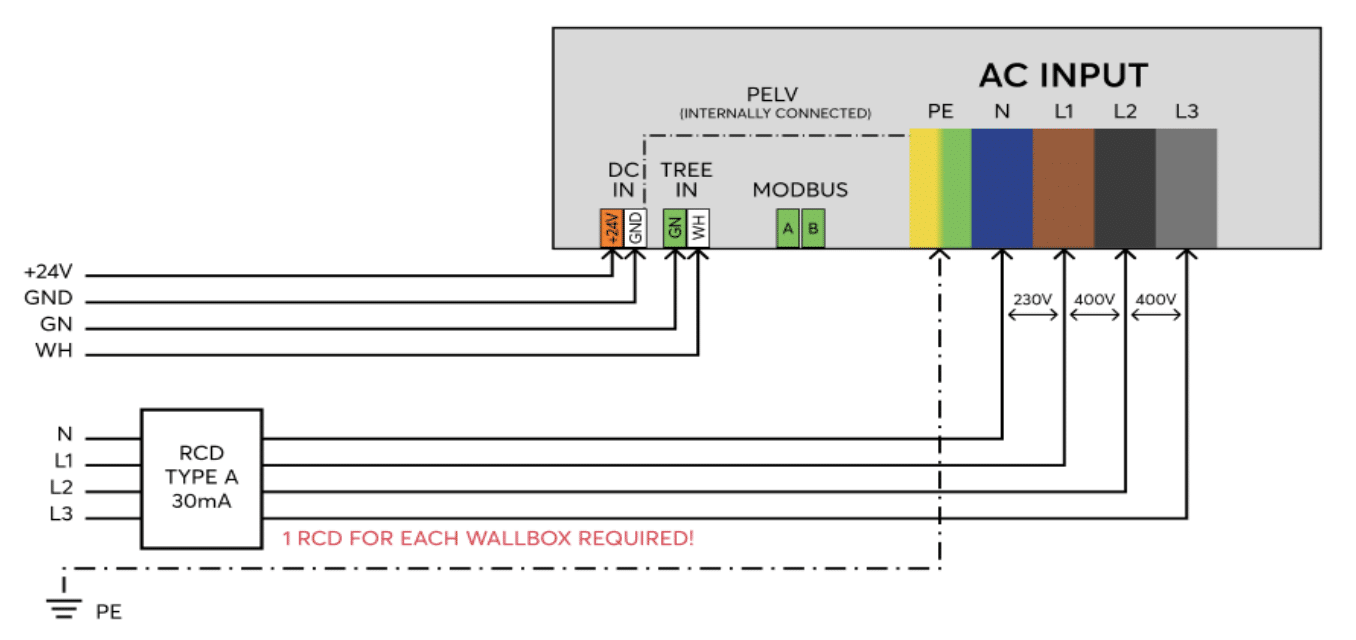

Anschlussplan
Produkteigenschaften
| Farbe | Gehäuse: RAL 9005 Dekorabdeckung: RAL 9003 |
|---|---|
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 3,5 kg |
|---|---|
| Bruttogewicht | 4,8 kg |
| Produktmaße | 430x190x130mm / 16,93×7,48×5,12" (HxBxT) |
| Packmaß | 575x330x155mm / 22,64×12,99×6,1" (HxBxT) |

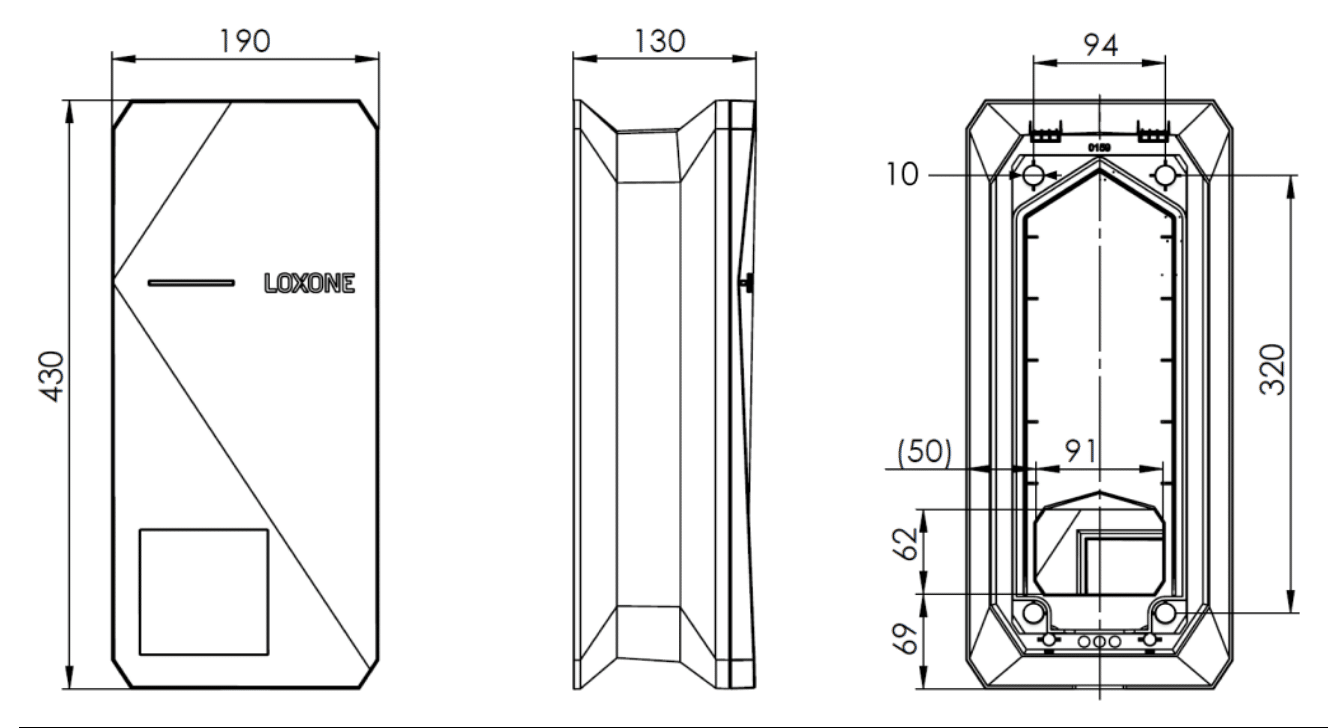

Produktmaßzeichnung
Zertifizierungen & Standards
| Verschmutzungsgrad | 3 |
|---|---|
| Normen | CE (LVD 2014/35/EU, EMCD 2014/0/EU) IEC 61851-1 IEC 61851-22 |
| Zertifizierungen | Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6) OVE R37:2024 (AT TOR) |
