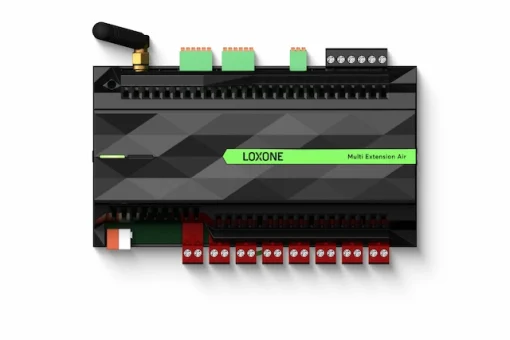

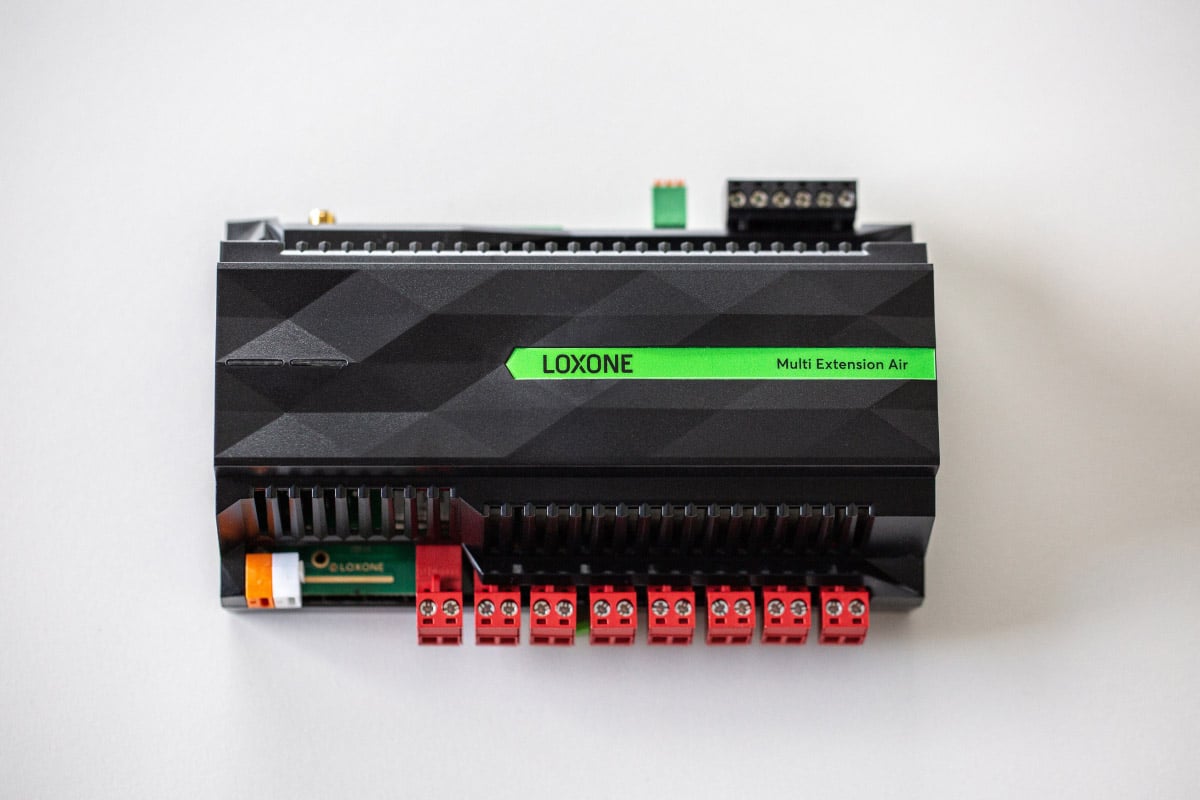

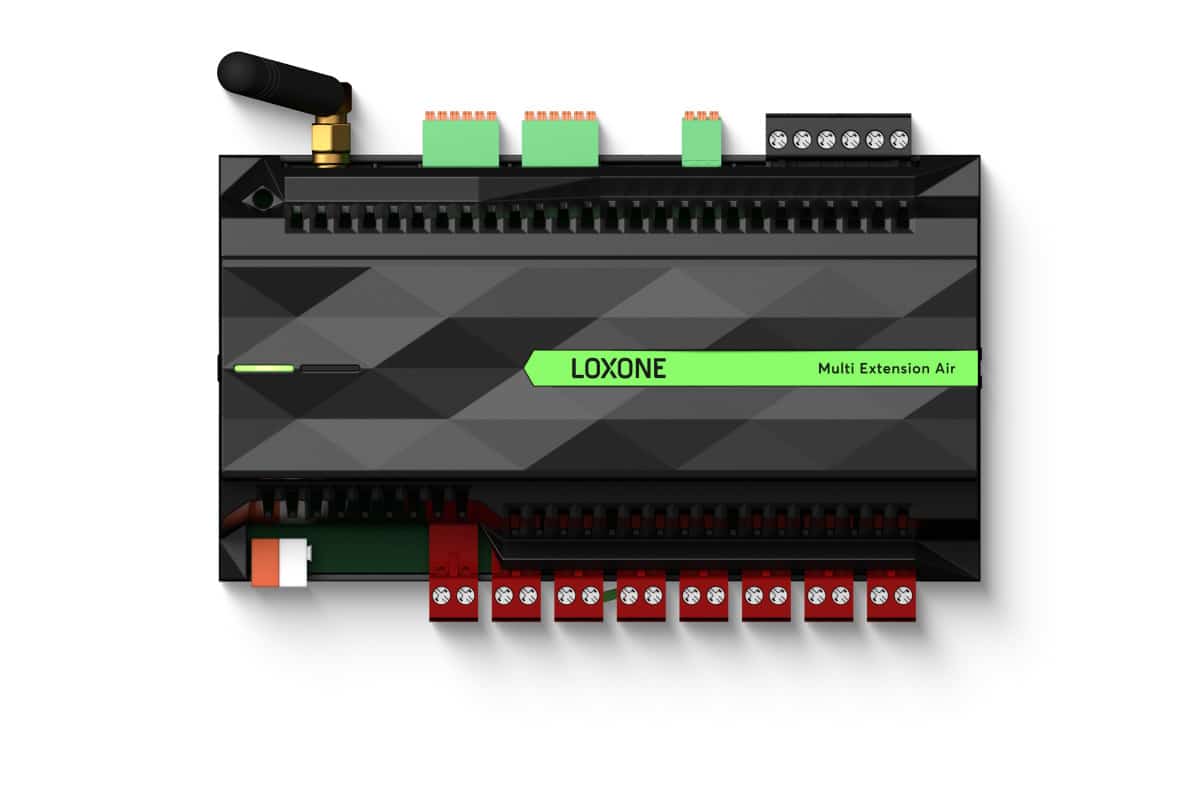

Loxone Multi Extension Air
618,81 €
inkl. MwSt. zzgl. Versand
Die Multi Extension Air vereint acht Relaisausgänge, zwölf Digitaleingänge, vier PWM-Ausgänge und eine 1-Wire-Schnittstelle. Sie sitzt auf der Hutschiene und funkt über Loxone Air zum Miniserver – so platzierst Du sie ohne Link-Leitung in jedem Unterverteiler mit 24 V, zum Beispiel für Garten, Pool oder Sauna.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- Überall platzierbar und somit die vielseitigste Extension für Nachrüstprojekte
- 12 digitale Eingänge:
0 – 28 VDC
als Frequenzzähler verwendbar (max 200Hz) - Ausgänge:
8x digital: (Relais), bistabil, potentialfrei
4x PWM: 2,1A pro Kanal (12-28VDC) - 1-Wire Schnittstelle:
max. 20 Sensoren, (max. 50mA)
Elektrische Spezifikationen
| Versorgungsspannung | 18 … 28 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,34 W, max. 1,74 W |
| Verlustleistung bei max. Last | 8,7 W |
| Max. Einschaltstrom | 24 A |
Eingänge
| Digital (12) | Logik 0: 0 … 2,2 VDC Undefiniert: 2,2 … 3,8 VDC Logik 1: 3,8 … 28 VDC als Frequenzzähler verwendbar: – Max. Frequenz: 200 Hz – Min. Impulsbreite: 2,5 ms – Genauigkeit: ± 1 Hz |
|---|
Ausgänge
| Digital (8) | bistabil, potentialfrei: max. 250 VAC 16 A at cos = 1 (IEC) max. 250 VAC 15 A at cos = 1 (UL) max. 30 VDC 5 A Gesamtlast max. 48 A |
|---|---|
| PWM (4) | 2,1 A pro Kanal, 12 … 28 VDC PWM Frequenz: Beleuchtung: 123 Hz; Kontrollsignal: 26 … 1627 Hz |
Schnittstellen
| LOXONE Air | max. 128 Geräte 868 MHz (SRD Band Europa), 4 Kanäle, max. 15,1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 Kanäle, max. 13,2 mW SMA-Buchse mit 1,8 dBi Stabantenne |
|---|---|
| 1-Wire | max. 20 Sensoren, max. 50 mA oder 1 iButton Schlüsselleser max. 100 … 300 m Kabellänge (abhängig von der Verdrahtungstopologie) |
Umgebungsbedingungen
| Temperatur | -20 … 55 °C / -4 … 131 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Leiterquerschnitt | 0,05 … 2,5 mm² / AWG 30 … 12 Last > 12 A: min. 2,5 mm² / min. AWG 12 |
|---|---|
| Abisolierlänge | 6 … 7,5 mm / 0,24 … 0,30” |
| Anzugsdrehmoment | 0,5 … 0,6 N·m / 0,37 … 0,44 Ib·ft |
| Temperaturbeständigkeit | min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL |
Produkteigenschaften
| Montageart | Hutschiene nach EN50022, 35 mm |
|---|---|
| Farbe | Schwarz: RAL 9005 |
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 338 g |
|---|---|
| Bruttogewicht | 412 g |
| Produktmaße | 158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H) |
| Packmaß | 180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H) |
Produktmaßzeichnung
Zertifizierungen & Standards
| Einsatzgebiet | Typ 1 (EN 60730-1) |
|---|---|
| Bemessungsspannung der digitalen Ausgänge | 2,5 kV (UL 60730-1, max. Höhe 2000 m) |
| Verschmutzungsgrad | 2 |
| Normen | UL 60730-1 IEC 60730-1 |
Anschlussplan
Häufige Fragen zur Loxone Multi Extension Air
Du willst einen Unterverteiler ohne Leitung zum Miniserver einbinden? Hier haben wir die häufigsten Fragen zur Multi Extension Air für Dich beantwortet.
Planung
Wie wird die Multi Extension Air angebunden?
Sie funkt über Loxone Air. Als Basis brauchst Du einen Miniserver Compact oder Go, eine Air Base Extension oder eine Tree to Air Bridge. Bei einem Miniserver Gen. 2 ist das die Air Base Extension. Air-Geräte mit 24 V oder 230 V arbeiten als Repeater und vergrößern so die Reichweite.
Wo setze ich sie ein?
Überall, wo Du eine Hutschiene und 24 V hast, aber keine Link-Leitung zum Miniserver: im Stockwerks- oder Gartenverteiler, im Poolhaus oder bei der Sauna.
Was hat sie an Bord?
8 bistabile, potentialfreie Relais (250 V AC, 16 A), 12 Digitaleingänge (auch als Frequenzzähler bis 200 Hz), 4 PWM-Ausgänge mit je 2,1 A für 12–28 V und eine 1-Wire-Schnittstelle.
Was kann ich an die 1-Wire-Schnittstelle anschließen?
Bis zu 20 1-Wire Temperaturfühler oder einen iButton Leser.
Installation
Liegt eine Antenne bei?
Ja, eine SMA-Antenne ist im Lieferumfang.
Was mache ich bei einem Metallverteiler?
Ein Metallgehäuse schirmt das Funksignal ab. Setz die Antenne dann nach außen – zum Beispiel mit der SMA-Stabantenne 4 dBi samt Kabel oder der Klebeantenne.
Wie viel Platz braucht sie?
Sie ist 158 mm breit und belegt 9 TE auf der Hutschiene.
Deine Frage war nicht dabei?Schreib uns – wir helfen Dir gern weiter.
