Loxone RGBW 24V Dimmer Tree (100239) für LED-Streifen

Q: Wie sichere ich die Kanäle einzeln ab?

Mit unserer Sicherungsklemme LOX-FUSE-F5 : Sie sichert jeden der vier Kanäle mit einer eigenen Feinsicherung ab.

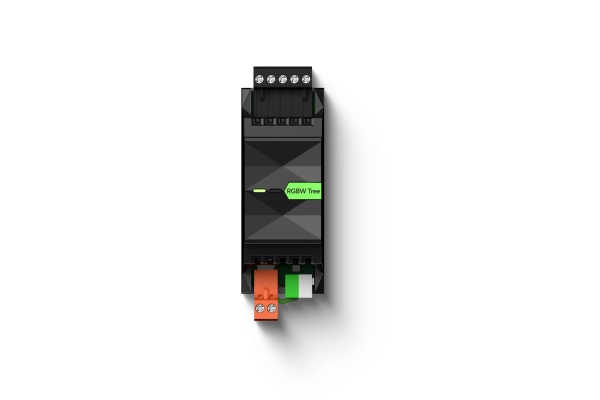

Loxone RGBW 24V Dimmer Tree

93,84 €

inkl. MwSt. zzgl. Versand

Der RGBW 24V Dimmer Tree steuert Deine Niedervolt-LEDs mit vier PWM-Ausgängen – für RGB- oder RGBW-Farblichtstimmungen oder als vier einzelne Kanäle. Er sitzt auf der Hutschiene im Verteiler und wird über Loxone Tree eingebunden.

Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage

Features

Für einzigartige RGBW-Farblichtstimmungen
Max. Kabellänge zu LED: 30 m
Einsetzbar zur RGB oder RGBW-Farblichtsteuerung oder auch als Einzelkanäle mit je 50 Watt pro Kanal (24VDC)

Elektrische Spezifikationen

Versorgungsspannung	12 … 28 VDC
Leistungsaufnahme	typ. 0,066 W, max. 0,163 W
Ausgänge	4 PWM Ausgänge (max. 2,1A je Kanal) 100W bei 12V 200W bei 24V max. Kabellänge zu LED: 30m / 98ft
Verlustleistung bei max. Last	3 W
PWM Frequenz	123 Hz

Schnittstellen

LOXONE Tree	Verbindung mit Miniserver / Tree Extension

Umgebungsbedingungen

Temperatur	-40 … 55 °C / -40 … 131 °F
Luftfeuchtigkeit	max. 95 % r. F. (nicht kondensierend)
Schutzart	IP20

Anschlüsse

Leiterquerschnitt	Spannungsversorgung & Ausgänge: 0,75 … 2,5mm² / AWG18 … 13 LOXONE Tree: 0,25 … 0,8mm² / AWG23 …18
Abisolierlänge	Spannungsversorgung & Ausgänge: 6 … 7,5mm / 0,24 … 0,30” LOXONE Tree: 5mm / 0,2″
Anzugsdrehmoment	Spannungsversorgung & Ausgänge: 0,5 … 0,6Nm / 0,37 … 0,44 lbf ft LOXONE Tree: –
Temperaturbeständigkeit	Spannungsversorgung & Ausgänge: min. 80°C / 176°F für IEC, min. 75°C / 167°F für UL LOXONE Tree: -40 … 105°C / -40 … 221°F

Produkteigenschaften

Montageart	Hutschiene nach EN50022, 35 mm
Farbe	Schwarz: RAL 9005
Glanzgrad	Matt

Gewicht & Abmessungen

Nettogewicht	67g
Bruttogewicht	87 g
Produktmaße	88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten
Packmaß	121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H)

Produktmaßzeichnung

Anschlussplan

Für dieses Produkt haben wir passendes Zubehör und Ersatzteile im Sortiment.

Zum passenden Zubehör

Ersatzstecker oder Ersatzklemmen für dieses Gerät gesucht?

Zum Ersatzstecker-Finder

Häufige Fragen zum Loxone RGBW 24V Dimmer Tree

Du willst LED-Streifen dimmen oder Farblicht steuern? Hier haben wir die häufigsten Fragen zum RGBW 24V Dimmer Tree für Dich beantwortet.

Planung

Welche LED-Streifen kann ich anschließen?

LED-Streifen mit 12 oder 24 V – zum Beispiel unsere RGBW LED Streifen oder LED Streifen Tunable White. Du nutzt die vier Kanäle für RGBW, RGB oder als vier einzelne weiße Kanäle.

Wie viel Leistung schafft er?

Je Kanal max. 2,1 A, also rund 50 W bei 24 V. Zusammen sind es bis 200 W bei 24 V oder 100 W bei 12 V.

Wie lang darf die Leitung zu den LEDs sein?

Bis zu 30 m.

Installation

Wo baue ich ihn ein?

Er sitzt auf der Hutschiene im Verteiler (2 TE). Brauchst Du einen Dimmer direkt bei den LEDs, nimm den RGBW 24V Compact Dimmer Tree.

Wie wird er versorgt?

Die LEDs bekommen ihre Leistung über ein eigenes Netzteil passend zur Spannung der Streifen, zum Beispiel das Steckernetzteil 24V, 6,25A. Angebunden wird er über die Tree-Leitung an einem Strang Deines Miniservers oder einer Tree Extension.
