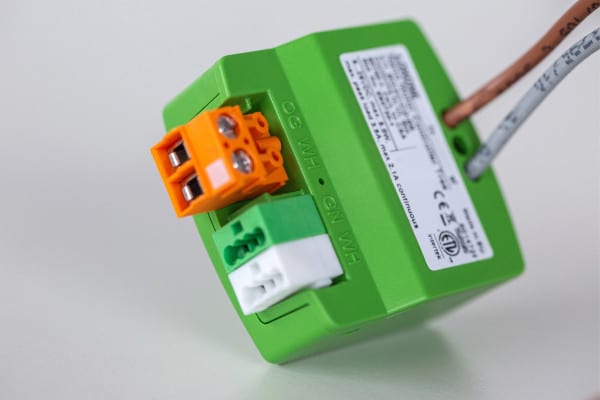

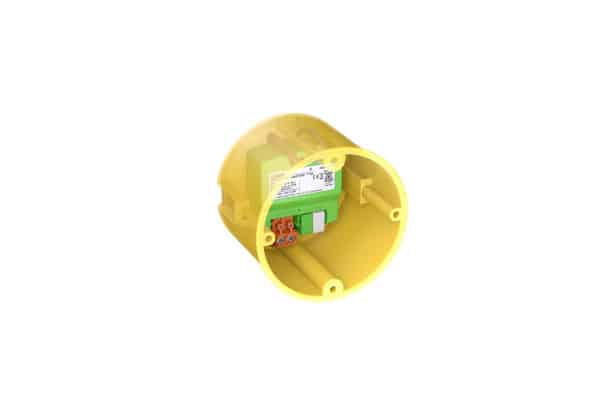

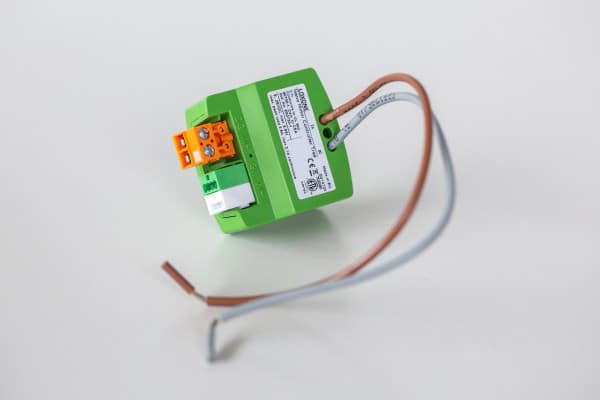

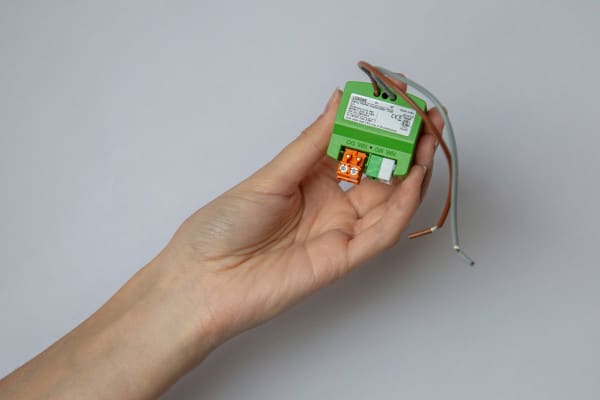

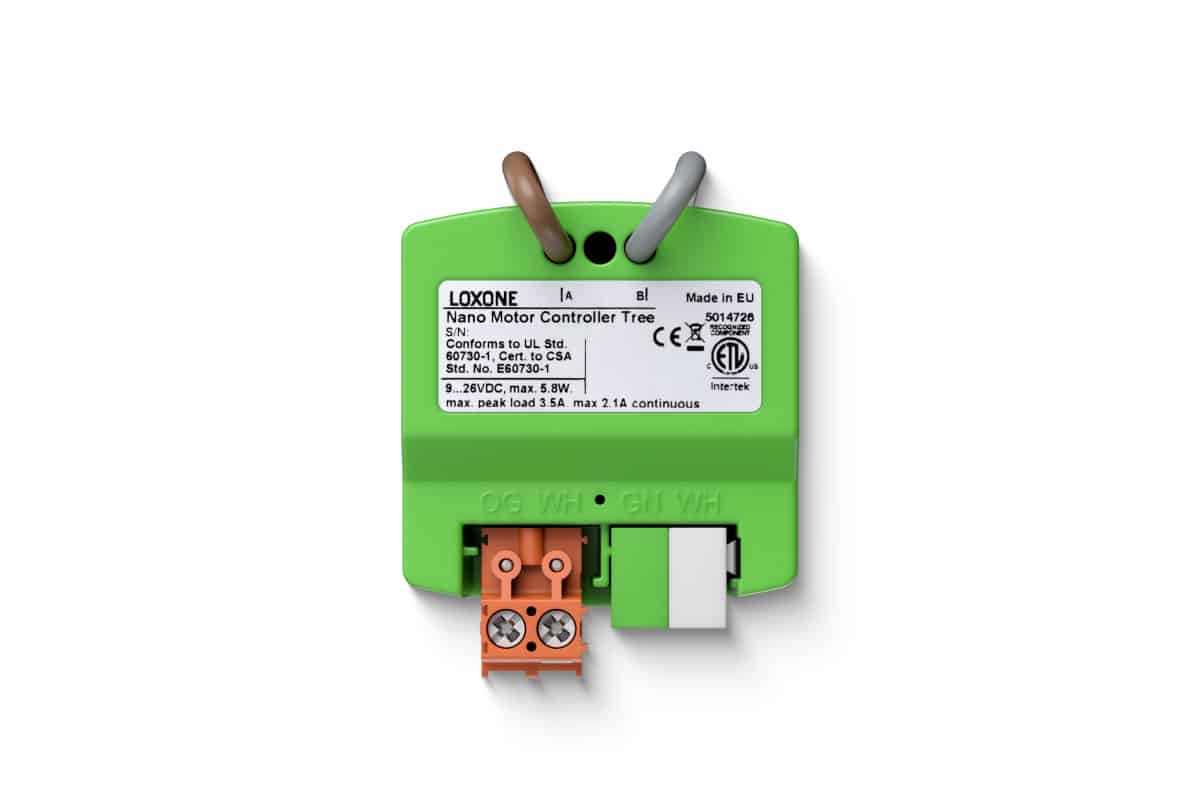

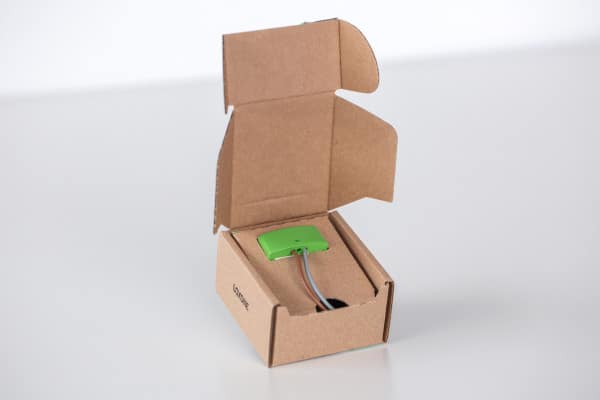

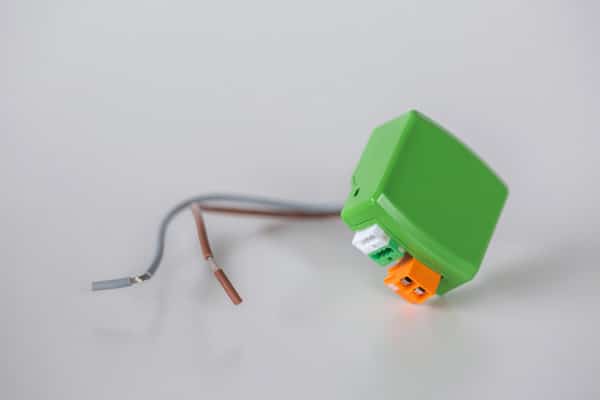

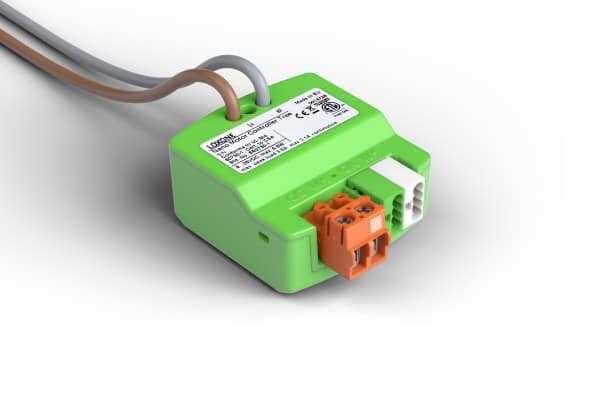

Loxone Nano Motor Controller Tree
137,85 €
inkl. MwSt. zzgl. Versand
Der Nano Motor Controller ist ein kompaktes Modul mit Gleichstrom-Ausgängen: Du steuerst damit die Geschwindigkeit von DC-Motoren oder dimmst LED-Leuchtmittel. Angebunden wird er über Loxone Tree.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Features
- 3 Betriebsarten: Motor Bidirektional, Motor Unidirektional, PWM-Dimmung
- Integrierte Überstromerkennung sowie Stromflusserkennung
Elektrische Spezifikationen
| Versorgungsspannung | 9 … 26 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,22 W, max. 0,28 W |
Konfiguration
| Betriebsart | Motor Bidirektional 1 AusgangMotor Unidirektional 2 AusgängeDimmer 1 Ausgang |
|---|---|
| Max. Gesamtbelastung der Ausgänge | 2,1 A kontinuierlichmax. 2,1 A |
| PWM Frequenz | 1 … 10 kHz400 Hz |
| Verlustleistung bei max. Last | 5,8 W1,7 W |
| Einstellbereich Stromflusserkennung | 100 … 3 500 mA- |
| Einstellbereich Überstromerkennung | 100 … 3 500 mA- |
Schnittstellen
| LOXONE Tree | Verbindung mit Miniserver / Tree Extension |
|---|
Umgebungsbedingungen
| Temperatur | -20 … 50 °C / -4 … 122 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP20 |
Anschlussklemmen
| Leiterquerschnitt | 24 V DCLOXONE Tree0,75 … 2,5 mm² / AWG 18 … 130,5 … 1 mm² / AWG 22 … 18 |
|---|---|
| Abisolierlänge | 5 mm / 0.2"5 … 6 mm / 0.2 … 0.24” |
| Anzugsdrehmoment | 0,35 … 0,4 N·m / 0,26 … 0,3 Ib·ft- |
| Temperaturbeständigkeit | -40 … 105 °C / -40 … 221 °F-40 … 105 °C / -40 … 221 °F |
| Leitertyp | Kupfer / AluminiumKupfer / Aluminium, nur eindrähtig |
Verbindungskabel
| Leiterquerschnitt | 1 mm² / AWG 18 |
|---|---|
| Abisolierlänge | 10 mm / 0,4" |
| Temperaturbeständigkeit | min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL |
| Länge | 150 mm / 5,91" |

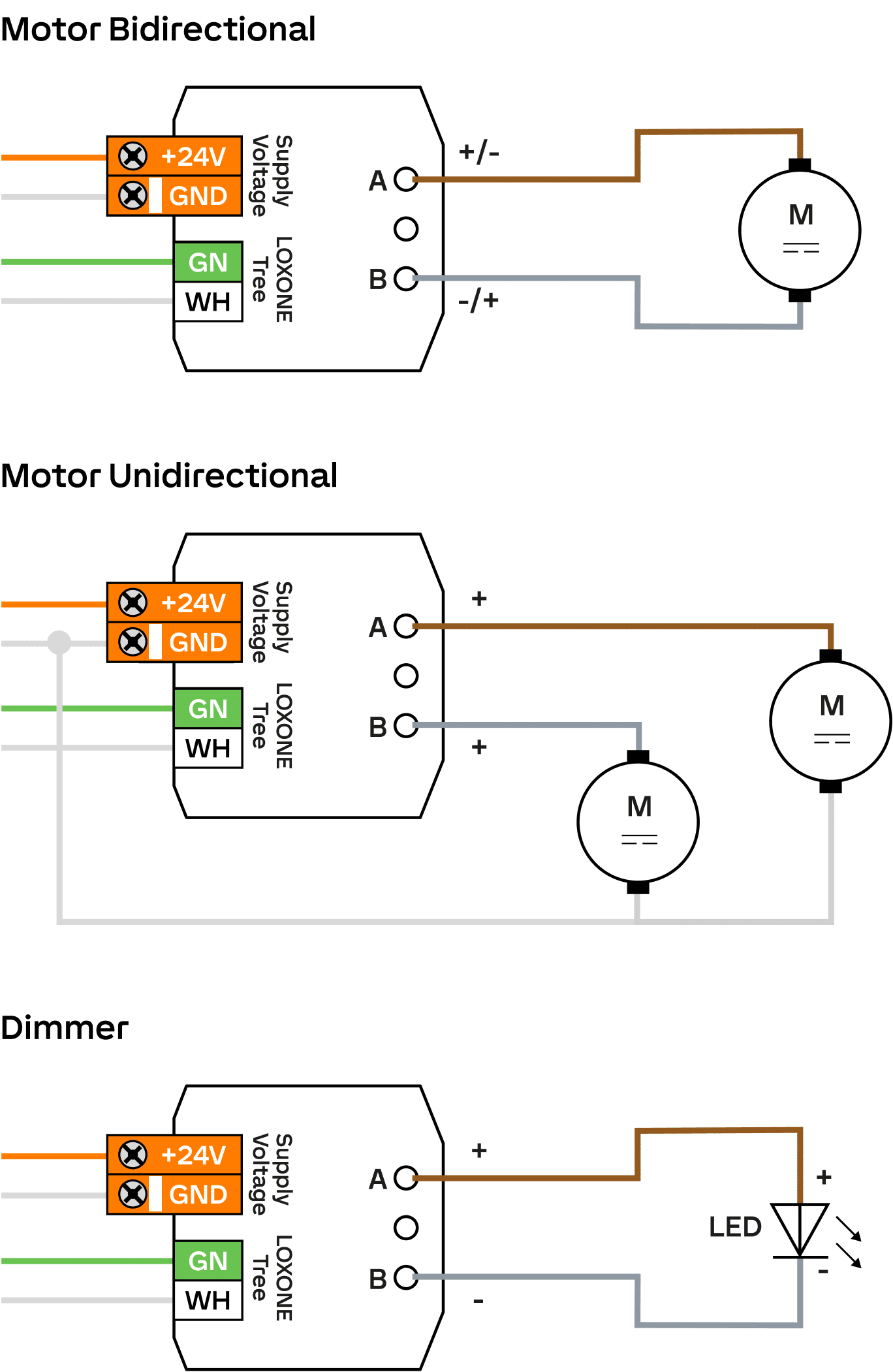

Anschlussplan
Produkteigenschaften
| Farbe | Grün: RAL 6018 |
|---|---|
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 37 g |
|---|---|
| Bruttogewicht | 59 g |
| Produktmaße | 39,45 x 38,95 x 20,20 mm / 1,55 x 1,53 x 0,80” (L x B x H) |
| Packmaß | 84 x 80 x 47 mm / 3,31 x 3,15 x 1,85” (L x B x H) |

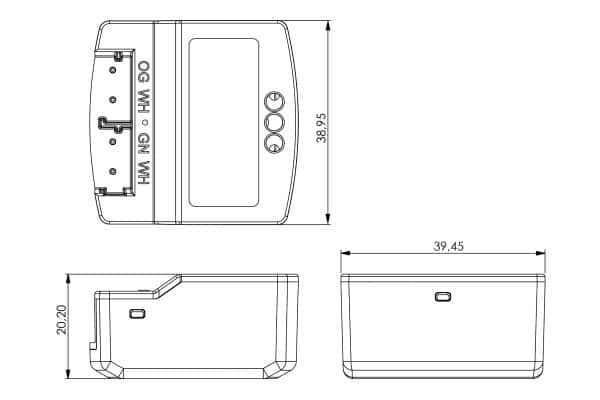

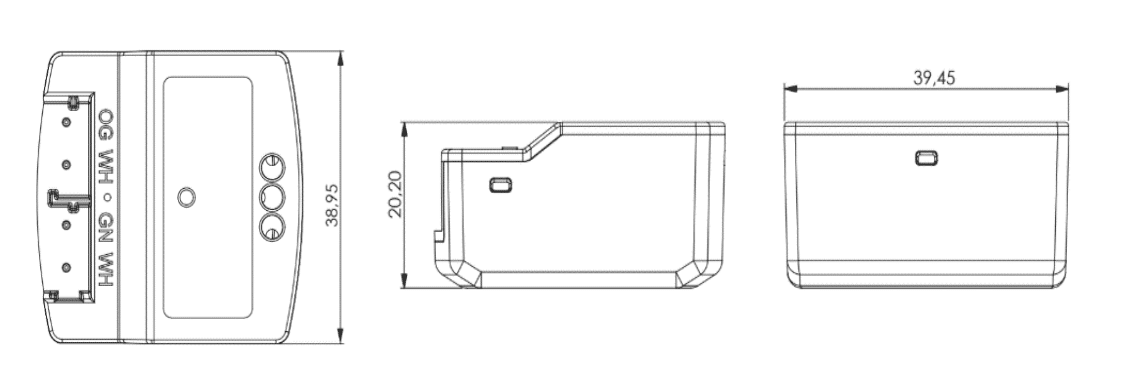

Produktmaßzeichnung
Zertifizierungen & Standards
| Zertifizierungen | UL 60730-1 CSA E60730-1 IEC 60730-1 |
|---|
