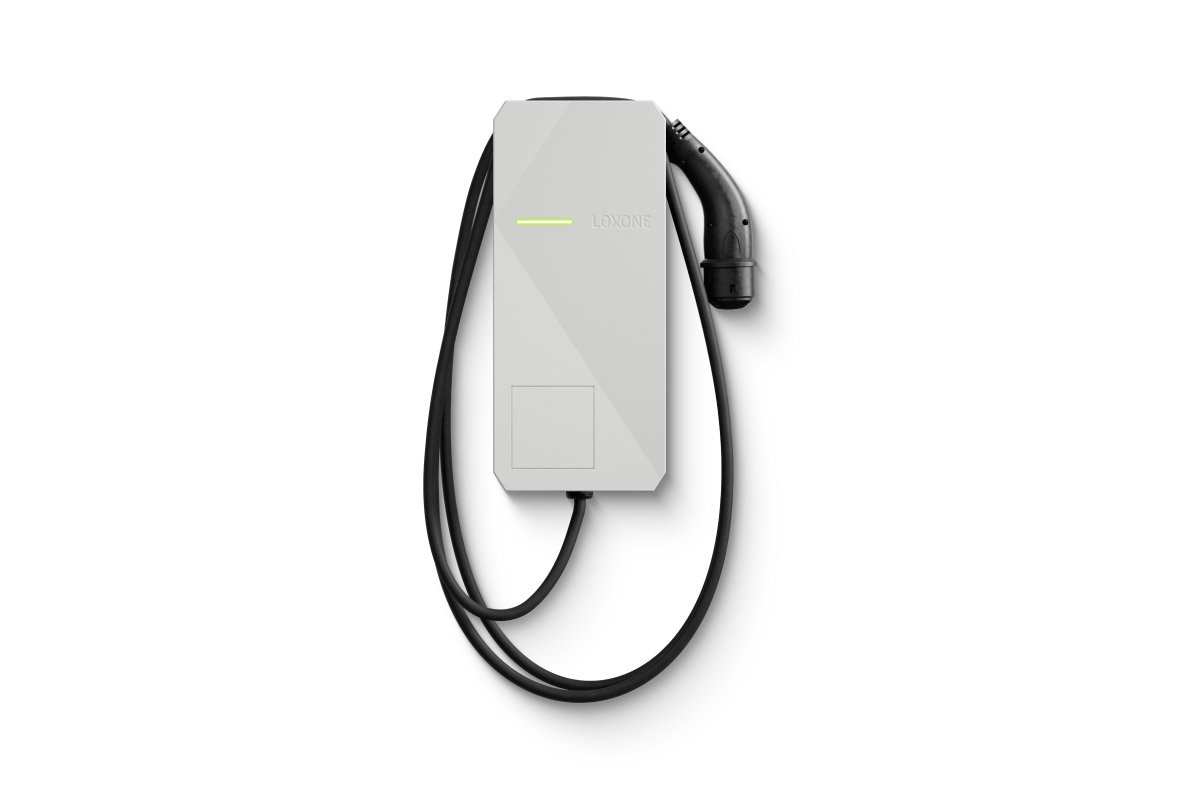

Features
- Kostengünstig und maximal schnell: Laden mit 22 kW Wechselstrom
- Einfache Installation dank vorinstalliertem Loxone Energiezähler 3-phasig Tree
- Kostenlos laden: PV-Überschuss effizient nutzen
- Strombörse inklusive: günstig laden, auch ohne PV-Anlage – ideal für variable Stromtarife

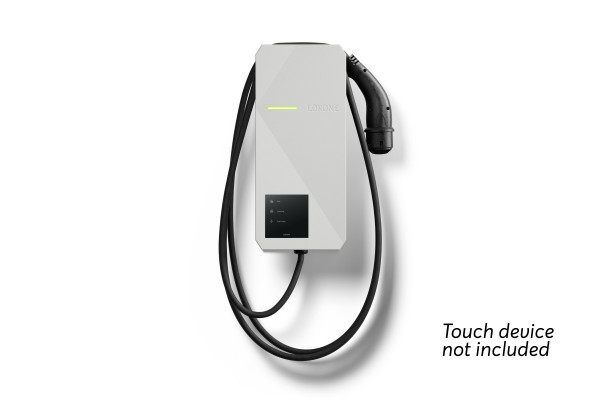

- Einfache Bedienung mit der Loxone App oder durch Erweiterung mit Touch Pure Flex bzw. NFC Code Touch
- Nutzeridentifikation und Abrechnung per NFC

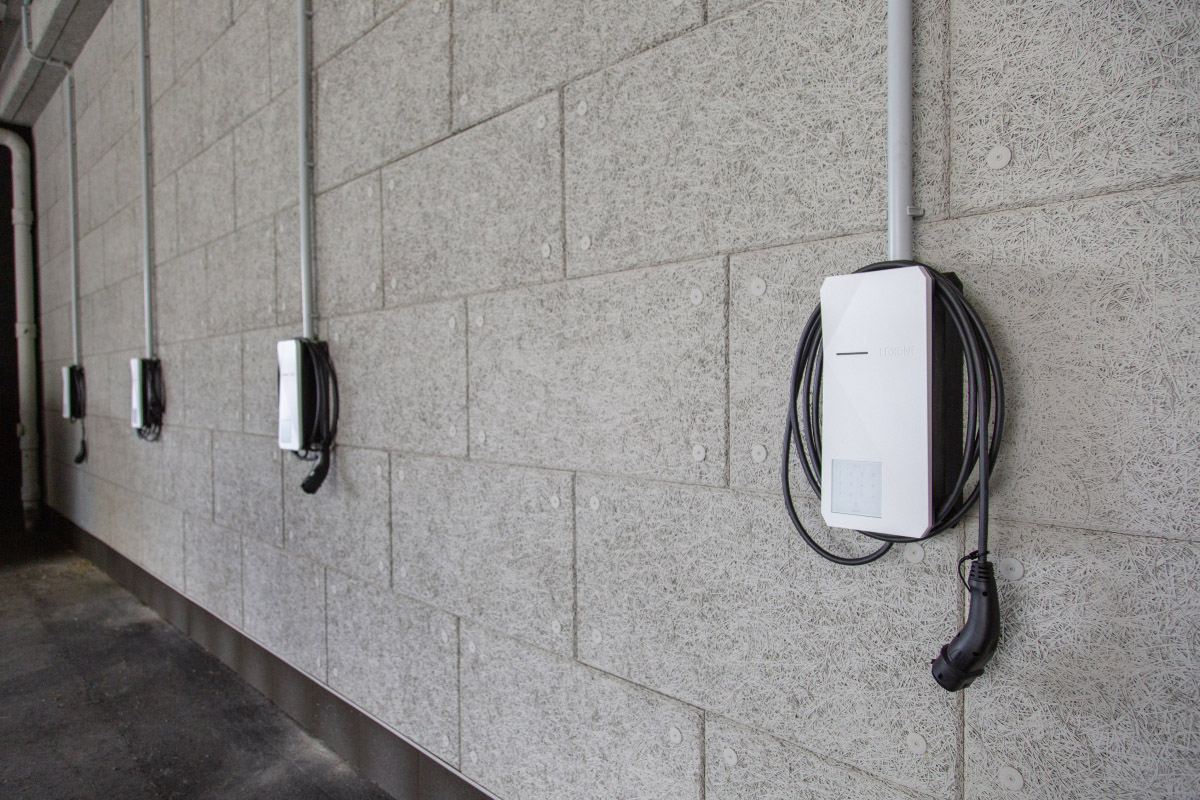

- Flottentauglich: Absicherung der Leitung und des Gebäudes dank optimaler Leistungsverteilung
- Bis zu 5 anpassbare Lademodi
- OCPP-fähig
- MID-konformer Zähler ab Werk
- Zertifiziert für TOR nach OVE R37:2024
Elektrische Spezifikationen
| Nennspannung | AC-Eingang (Netzspannung)24 VDC Eingang3 x 230/400 V, 50 Hz18-24 V |
|---|---|
| Strom | 3 x 32 Amax. 120 mA |
| Leistungsaufnahme | Standby: 0.4 W Laden: 3 WStandby: 0.3 W Laden: 1.8 W |
| Gesamtverlustleistung | 6,9 W (beim Laden mit 32 A / Phase in der Wallbox)-Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden. |
Energy Meter 3-Phase Tree (100567)
| Messgenauigkeit | MID / Klasse B EN 50470 / Klasse 1 IEC 62053 / Klasse 0.5 ANSI C12.1 |
|---|
Laden
| Max. Ladeleistung | 22 kW (3 phasig 32 A) einstellbar von 4,1 kW bis 22 kW |
|---|---|
| Ladebetriebsart | Ladebetriebsart 3 (IEC 61851-1) |
| Fehlerstromerkennung | Intern, RDC-MD, DC 6 mA, (IEC 62955) |
| Ladekabel mit Stecker | Typ 2 Stecker (IEC 62196) 5 Meter Kabel, 5 x 4 mm² + 1 x 0,5 mm² |
Schnittstellen
| LOXONE Tree | Verbindung mit Miniserver / Tree Extension |
|---|---|
| Modbus RTU | max. 1 Gerät max. 3 m Leitungslänge einstellbare Baudrate & Parität Datentypen: 16 & 32 bit min. Abfragezyklus: 0,1 s / 1 s |
| OCPP | 1.6 & 2.0.1, NFC Code Touch erforderlich |
Umgebungsbedingungen
| Temperatur | -20 … 50 °C / -4 … 122 °F |
|---|---|
| Luftfeuchtigkeit | max. 95 % r. F. (nicht kondensierend) |
| Schutzart | IP44 (IEC 60529) |
| Stoßfestigkeitsgrad | IK08 (IEC 62262) |
| Schutzklasse | Klasse I |
| Installation | Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule |
| Empfohlene Montagehöhe | Kabelauslass: 132 cm / 52" Oberkante: 165 cm / 65" |
| Betriebshöhe | max. 2000 m |
Anschlussklemmen
| Leiterquerschnitt | 0,5 … 10 mm²1,5 … 25 mm² Aderendhülsen erforderlich für feindrähtige Leiter0,14 … 1,5 mm²0,25 … 0,75 mm² |
|---|---|
| Abisolierlänge | 12 mm14 … 15 mm8 mm8 mm |
| Temperaturbeständigkeit | -40 … 105 °C-40 … 70 °C-60 … 130 °C-60 … 100 °C |
| Anzugsdrehmoment | 1,3 Nm3 Nm(Push-In) |
| Schraubenantrieb | 0,8 x 4 mmPZ2(Push-In) |
Anschlussplan

Produkteigenschaften
| Farbe | Gehäuse: RAL 9005 Dekorabdeckung: RAL 9003 |
|---|---|
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 4,4 kg |
|---|---|
| Bruttogewicht | 5,9 kg |
| Produktmaße | 430 x 190 x 130 mm (H x B x T) |
| Packmaß | 575 x 395 x 155 mm (H x B x T) |
Produktmaßzeichnung

Zertifizierungen & Standards
| Verschmutzungsgrad | 3 |
|---|---|
| Normen | CE (LVD 2014/35/EU, EMCD 2014/30/EU) IEC 61851-1 IEC 61851-22 |
| Zertifizierungen | Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6) OVE R37:2024 (AT TOR) |
