Loxone Belimo Tree
142,80 €
inkl. MwSt. zzgl. Versand
Mit Belimo Tree bindest Du bis zu 16 Belimo MP-Bus-Geräte nativ in Dein Loxone System ein – Klappenantriebe, Ventile, Sensoren und Zähler. So optimierst Du Heizung, Lüftung und Klima direkt aus der Loxone Config. Angebunden wird er über Loxone Tree.
Lieferzeit: ca. 1-3 Werktage / Ausland ca. 3-8 Werktage
Elektrische Spezifikationen
| Versorgungsspannung | 19,3 … 30 VDC |
|---|---|
| Leistungsaufnahme | typ. 0,33 W |
| LOXONE Tree | Verbindung mit Miniserver / Tree Extension |
| Verlustleistung bei max. Last | 0,34 W |
| Umgebungstemperatur – spannungsversorgt | -20 … 70°C / -4 … 158°F |
Schnittstellen
| Belimo MP-Bus | Ausschließlich MPL Geräte: bis zu 16 MP-Bus Geräte gemischt: bis zu 8 |
|---|
Umgebungsbedingungen
| Luftfeuchtigkeit | max. 95% r.H. (nicht kondensierend) |
|---|
Anschlussklemmen
| Klemmentyp | DC Versorgung, LOXONE Tree: DG220B MP-Bus: Anschlussleitung mit offenem Ende |
|---|---|
| Leiterquerschnitt | DC Versorgung, LOXONE Tree: 0,28 … 0,8mm² AWG23 … 18 MP-Bus: 1,5mm² / AWG18 |
| Abisolierlänge | DC Versorgung, LOXONE Tree: 5 … 6mm 0,2 … 0,24" MP-Bus: – |
| Länge | DC Versorgung, LOXONE Tree: MP-Bus: 150mm / 5,91" |
| Temperaturbeständigkeit | DC Versorgung, LOXONE Tree: -40 … 105°C / -40 … 221°F MP-Bus: min. 80°C / 176°F IEC, min. 75°C / 167°F UL |

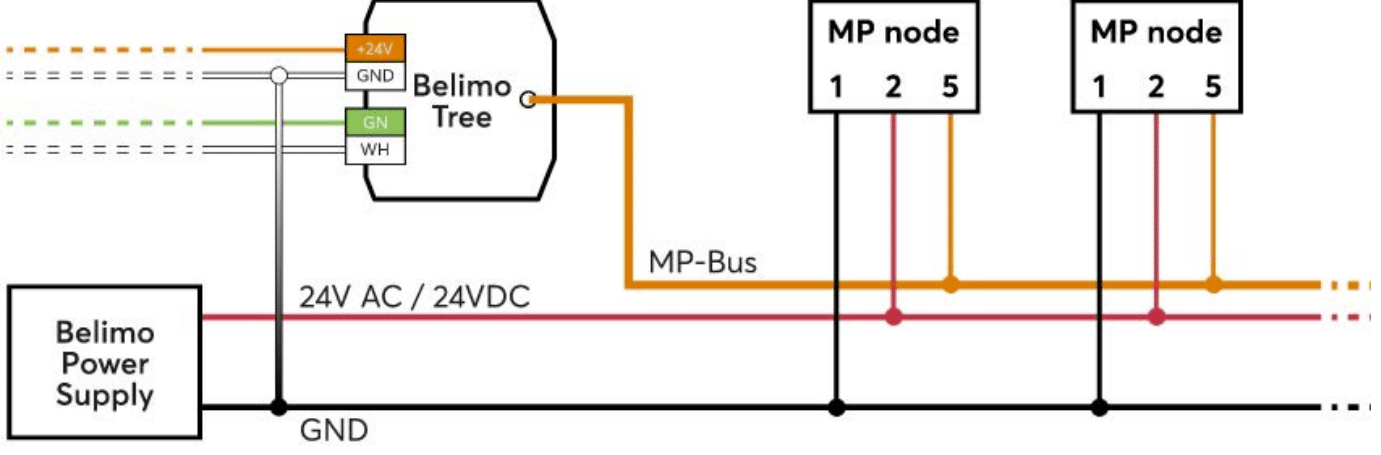

Anschlussplan
Produkteigenschaften
| Farbe | Grün: RAL 6018 |
|---|---|
| Glanzgrad | Matt |
Gewicht & Abmessungen
| Nettogewicht | 37 g |
|---|---|
| Bruttogewicht | 59 g |
| Produktmaße | 39,45 x 38,95 x 20,20 mm / 1,55 x 1,53 x 0,80” (L x B x H) |
| Packmaß | 84 x 80 x 47 mm / 3,31 x 3,15 x 1,85” (L x B x H) |

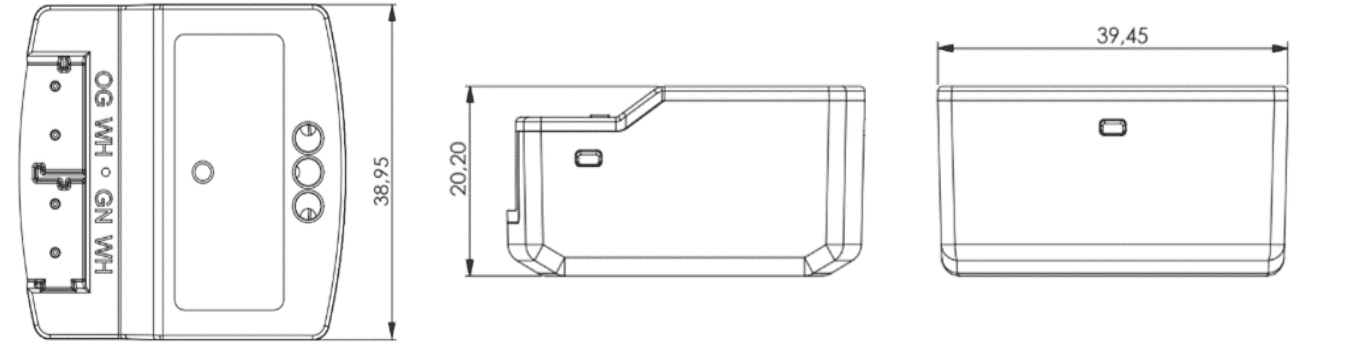

Produktmaßzeichnung
Zertifizierungen & Standards
| Schutzklasse | IP20 |
|---|
Produktsicherheit
Herstellerinformationen
Loxone Electronics GmbH
Smart Home 1
A-4154 Kollerschlag
Austria
eMail: office@loxone.com
Verantwortliche Person in der EU
Loxone Electronics GmbH
